Zeichnungsreferenz einfügen
Fügt eine Zeichnungsreferenz ein
Schaltfläche:
Befehlsname: SetXRef
- Um einzelne Grundrisse innerhalb der Zeichnung zu platzieren, klicken Sie im anschließenden Dialog auf die Schaltfläche Zeichnungen hinzufügen.
-
Rufen Sie den Ordner auf, in dem die .dwg-Dateien gespeichert sind, die Sie öffnen
möchten. Wählen Sie eine oder mehrere Dateien aus und klicken Sie auf
Öffnen.
Anmerkung: Die gewählten Dateien werden nun im Dialogfenster angezeigt. Sie können neue Dateien hinzufügen oder einzelne Dateien durch Klick auf das rote Kreuz löschen.
-

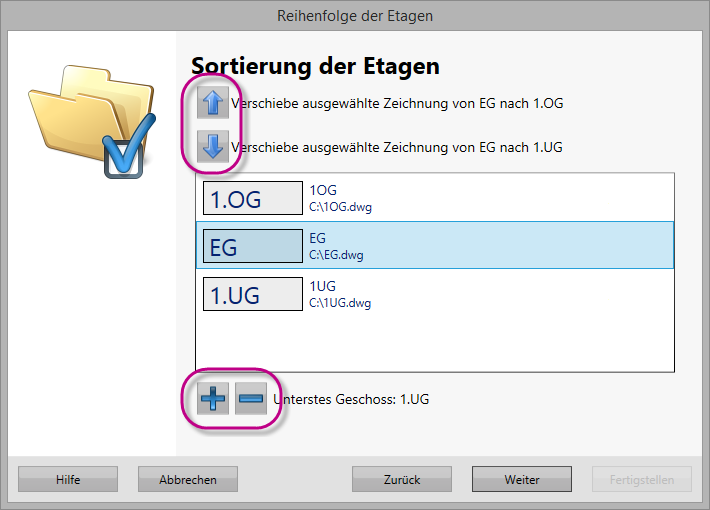

Legen Sie mithilfe der Schaltflächen + und
- das unterste Geschoss fest. Sortieren Sie anschließend die
Reihenfolge der Etagen, indem Sie die Position mithilfe der Pfeilschaltflächen verändern.
- Klicken Sie auf Weiter.
-
Legen Sie fest, ob die Etagen in der Zeichnung horizontal oder vertikal ausgerichtet
werden sollen und klicken Sie auf Weiter.
-

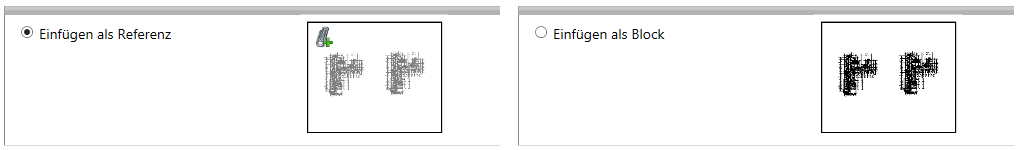

Legen Sie die Bindung der Grundrisse in der Zeichnung fest. Wählen Sie, ob die
Zeichnungen als Referenz (XRef) oder als Block eingefügt werden sollen. Klicken Sie
anschließend auf Weiter.
Anmerkung: Das Einfügen von Architektenplänen als Referenz (XRef-Datei) hat den Vorteil, dass Zeichnungsänderungen automatisch in DenCAD aktualisiert werden. Geben Sie der neuen Zeichnungsdatei denselben Dateinamen wie der Ursprungsdatei und legen Sie sie im selben Ordner ab, in dem auch das Projekt gespeichert ist. -
Prüfen Sie die Einstellungen in der Zusammenfassung und klicken Sie auf
Fertigstellen.
Anmerkung: Sie können XRef-Dateien nicht in der Zeichnung bearbeiten, die die Referenz enthält. Sie müssen diese Zeichnung für die Bearbeitung separat öffnen.
