Decken/Dächer und Böden erstellen
Erstellt Decken/Dächer und Böden
Schaltfläche:
Befehlsname: CreateHorizontalElements
Mit CreateHorizontalElements können Sie Decken/Dächer und Böden in einem Arbeitsschritt erstellen.
- Markieren Sie die Raumsymbole und/oder die Etagenrahmen, zu denen Sie die Boden- und Deckenbauteile erstellen möchten.
-
Bestätigen Sie die Auswahl mit der Eingabetaste.

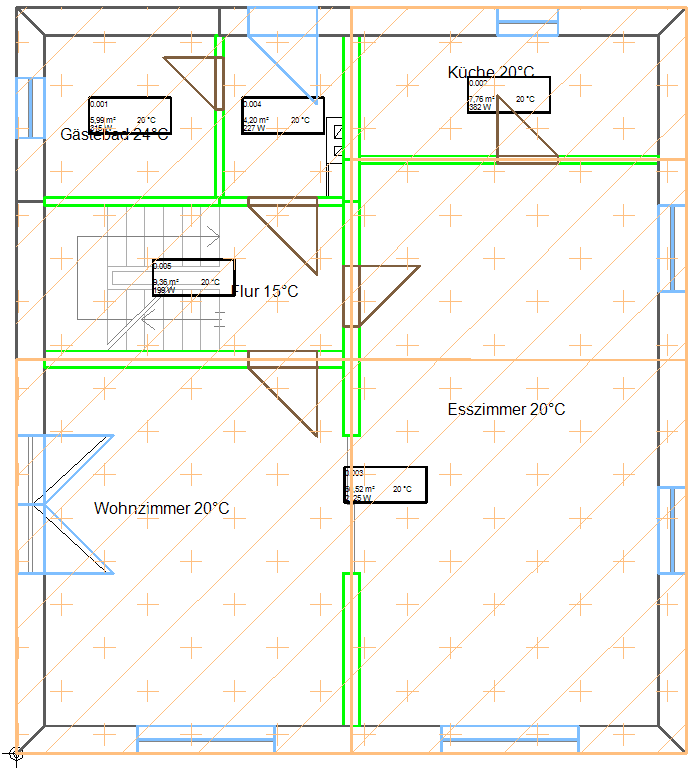

Die erstellten Decken werden mit orangefarbigen Kreuzen dargestellt, die Böden werden braun (Bodenplatte) oder orange schraffiert dargestellt. Bei Räumen, die sich über mehrere Geschosse erstrecken (z.B. Treppenhaus) und dessen Raumnummern vorher entsprechend editiert wurden, werden keine Decken und Böden erzeugt.
-
Sie können jederzeit Änderungen an den Bauteilen vornehmen. Klicken Sie mit der rechten
Maustaste auf das entsprechende Bauteil und wählen Sie Decke
bearbeiten bzw. Fußboden bearbeiten oder
doppelklicken Sie auf das entsprechende Bauteil.
Der Dialog Bauteil bearbeiten wird geöffnet.
-
Im Dropdown-Menü Typ können Sie einen Bauteiltyp auswählen.
-
Im Dropdown-Menü Bezeichnung können Sie die Bezeichnung des Bauteils mit dem entsprechendem U-Wert aus der Heizlastberechnung anpassen.
-
- Klicken Sie auf OK.

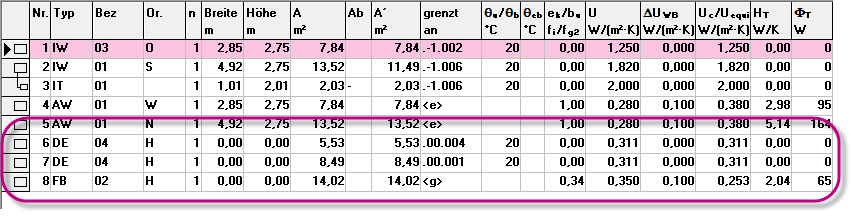

Die neu erstellten Boden- und Deckenbauteile werden in der Registerkarte
Flächentabelle der Raumansicht angezeigt.
