Wand abgreifen

Schaltfläche:

Befehlsname: GripWall

Wände:

Stellen Sie ein, ob Sie Wände außen oder innen abgreifen möchten.

Tipp: Greifen Sie zuerst die Außenwände ab und anschließend die Innenwände.

Anmerkung: Wollen Sie ein Raum in mehrere Bereiche, die in der Heizlast als eigenständige Räume berücksichtigt werden sollen, unterteilen, müssen Sie die einzelnen Bereiche über Wanddurchbrüche in einzelne Bereiche unterteilen.
Erweitern Sie das Dropdown-Menü und wählen Sie eine Außenwand bzw. Innenwand.

Tipp: Sie können die Einstellungen ändern, während der Befehl ausgeführt wird.

Unter U-Wert werden alle Bauteile aufgeführt, die zuvor in der Heizlastberechnung unter Außenwände bzw. Innenwände in der U-Wert Berechnung angelegt wurden.
Greifen Sie die Punkte im Uhrzeigersinn ab.

Anmerkung: Sie können Wände wie Fenster als Abzugsfläche definieren, die abgegriffenen Punkte müssen sich innerhalb einer Wand befinden. Stellen Sie den zugehörigen U-Wert und die Wandstärke ein.

Wanddurchbrüche:

Greifen Sie die Wanddurchbrüche ab. Stellen Sie bei Wanddurchbrüchen eine Wandstärke von 0 cm ein.

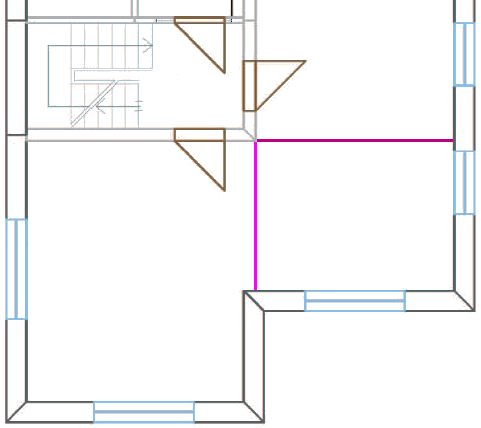

Die Wanddurchbrüche werden pink dargestellt.
Für innenliegende Räume achten Sie auf die Verbindungslinie zwischen einer Innenwand des innenliegenden Raumes zu einer Wand des umschließenden Raumes. Zum Beispiel platzieren Sie den Startpunkt (1) des Wanddurchbruchs an der Außenecke der Wand des innenliegenden Raumen.

Gaubenwand:

Gehen Sie beim Abgreifen der Gaubenwand analog dem Abgreifen einer Außenwand vor. Im aufgeführten Beispiel wird die Einstellung Außen, im Uhrzeigersinn dargestellt.
Klicken Sie im Bereich Dächer auf GW für Gaubenwand.

In den Befehlsoptionen können Sie verschiedene Einstellungen vonehmen. Die Gaubenwand kann entweder von innen oder von außen im Uhrzeigersinn abgegriffen werden. Unter U-Wert werden alle Bauteile aufgeführt, die zuvor in der Heizlastberechnung unter Außenwände in der U-Wert Berechnung angelegt wurden. Erweitern Sie das Dropdown-Menü und wählen Sie eine Außenwand. Die vorgegebene Wandstärke aus der U-Wert-Berechnung wird für das gewünschte Bauteil automatisch angezeigt. Unter Wandstärke können Sie eine andere Wandstärke eingeben, der hinterlegte U-Wert wird in diesem Fall beibehalten.

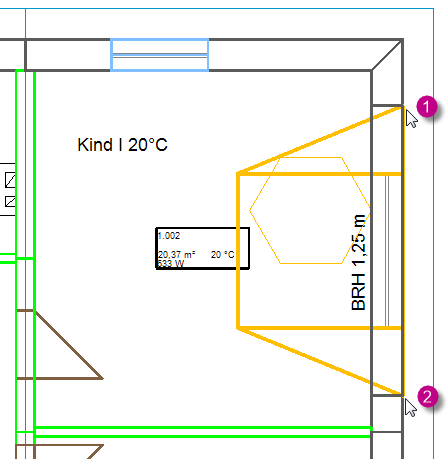

Nehmen Sie die gewünschten Einstellungen vor und greifen Sie dann die Gaubenwand mit zwei Klicks (1, 2) ab.
Beenden Sie den Befehl mit ESC oder der rechten Maustaste.
