Grundriss mit Referenzen erstellen

Ziel dieser Lerneinheit ist es ein Grundriss mit Referenzen zu erstellen.

Tabelle 1. Tutorial: Grundriss mit Referenzen erstellen
Schwierigkeitsgrad Einsteiger
Aufgabenstellung
  • Legen Sie eine neue Grundrisszeichnung mit Referenzen an.
  • Vergeben Sie den Zeichnungsnamen HL EFH.
  • Speichern Sie das bearbeitete Projekt.
Bereitgestellte Dokumente Projektdatei
  1. Öffnen Sie die bereitgestellte Projektdatei.
    Tipp: Sollten Sie hierfür Hilfe benötigen, schauen Sie doch mal bei unserem Tutorial Projektarchiv öffnen vorbei.
  2. Öffnen Sie im Fenster Projekt Explorer über den Navigationsbereich mit einem auf den Projektordner Heizlast Heizfläche das Kontextmenü.
  3. Rufen Sie den Befehl Hinzufügen (neu) auf.
  4. Wählen Sie im Dialog Neues Dokument erstellen die Option Zeichnung (dwg) aus.
  5. Geben Sie im Dialog Neues Dokument erstellen in das Eingabefeld Name den Zeichnungsnamen HL EFH ein und bestätigen Sie Ihre Eingabe mit Ok.
  6. Wählen Sie in der Haustechniktoolbar den Zeichnungstyp Grundriss aus.
  7. Wählen Sie im Dialog Materialvoreinstellung den gewünschten Hersteller aus.
  8. Rufen Sie in der Haustechniktoolbar den Befehl Zeichnungsreferenz einfügen auf.
    Der Dialog Etagen definieren öffnet sich.

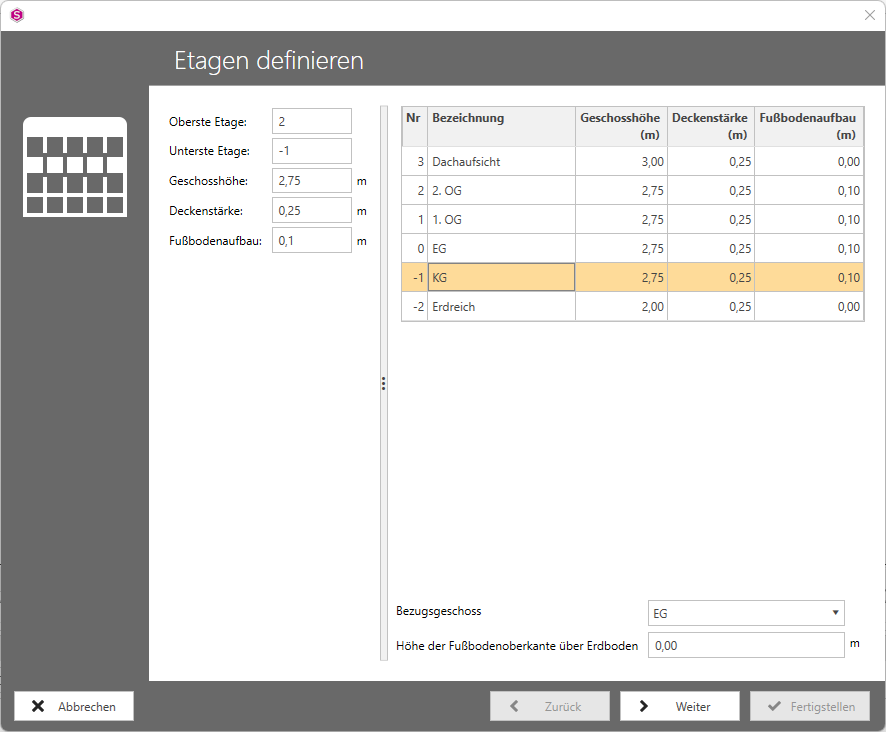

Etagen definieren
  1. Geben Sie im Dialog Etagen definieren in das Eingabefeld Oberste Etage eine 2 ein.
    Anmerkung: Es wird immer automatisch eine weitere Etage für die Dachaufsicht, hier die Nr 3, angelegt.
  2. Geben Sie im Dialog Etagen definieren in das Eingabefeld Unterste Etage eine -1 ein.
    Anmerkung: Es wird immer automatisch eine weitere Etage für das Erdreich angelegt.
  3. Geben Sie in der Etagentabelle in der Spalte Bezeichnung für die Ebene mit der Nr 3 Dachaufsicht ein.
  4. Geben Sie in der Etagentabelle in der Spalte Bezeichnung für die Ebene mit der Nr -1 KG ein.
  5. Klicken Sie im Dialog Etagen definieren auf die Schaltfläche Weiter.
    Der Dialog Architekturgrundrisse zuweisen öffnet sich.

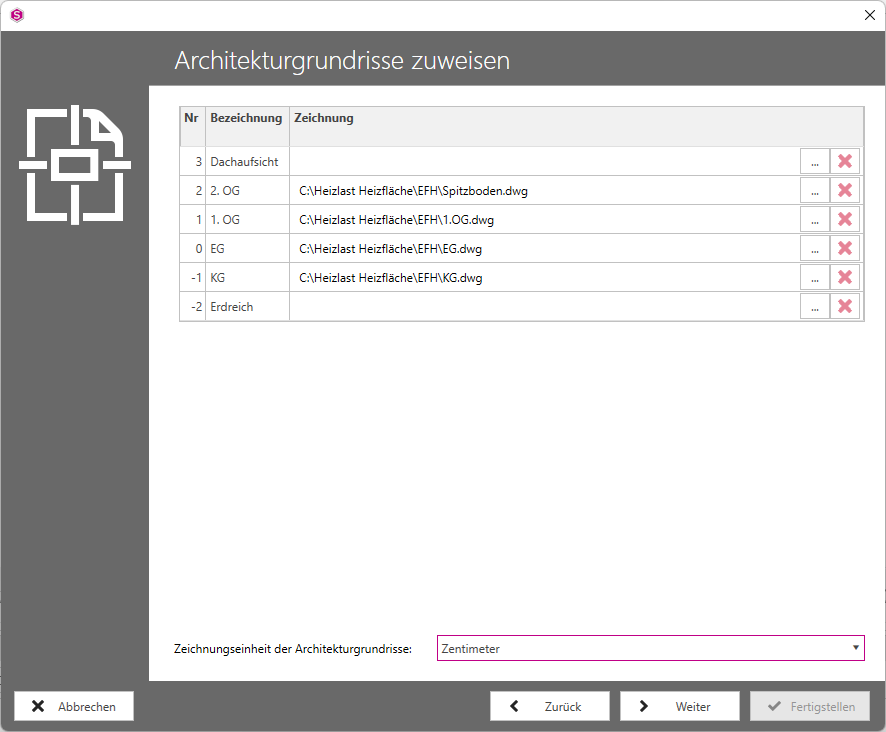

Architekturgrundrisse zuweisen
  1. Weisen Sie im Dialog Architekturgrundrisse zuweisen die Zeichnungen "KG.dwg", "EG.dwg", "1.OG.dwg", "Spitzboden.dwg" und "Schnitt EFH.dwg" aus Ihrem Projektverzeichnis zu.
    1. Weisen Sie für die Nr 2 mit der Bezeichnung 2. OG die Zeichnung "Spitzboden.dwg" zu.
    2. Weisen Sie für die Nr 1 mit der Bezeichnung 1. OG die Zeichnung "1. OG.dwg" zu.
    3. Weisen Sie für die Nr 0 mit der Bezeichnung EG die Zeichnung ""EG.dwg" zu.
    4. Weisen Sie für die Nr -1 mit der Bezeichnung KG die Zeichnung ""Schnitt_EFH.dwg" zu.
  2. Wählen Sie im Dropdown-Menü Zeichnungseinheit der Architekturgrundrisse die Einheit Zentimeter aus.
  3. Klicken Sie im Dialog Architekturgrundrisse zuweisen auf die Schaltfläche Weiter.
    Der Dialog Zusammenfassung Anordnung der Etagen öffnet sich.
Zusammenfassung Anordnung der Etagen auswählen
  1. Aktivieren Sie im Dialog Zusammenfassung Anordnung der Etagen das Optionsfeld Horizontale Anordnung.
  2. Klicken Sie im Dialog Zusammenfassung Anordnung der Etagen auf die Schaltfläche Weiter.
    Der Dialog Bindung öffnet sich.
Bindung auswählen
  1. Aktivieren Sie im Dialog Bindung das Optionsfeld Einfügen als Referenz.
  2. Klicken Sie im Dialog Zusammenfassung Anordnung der Etagen auf die Schaltfläche Weiter.
    Der Dialog Zusammenfassung öffnet sich.
Zusammenfassung
  1. Überprüfen Sie im Dialog Zusammenfassung die Einstellungen.
  2. Klicken Sie im Dialog Zusammenfassung auf die Schaltfläche Fertigstellen.

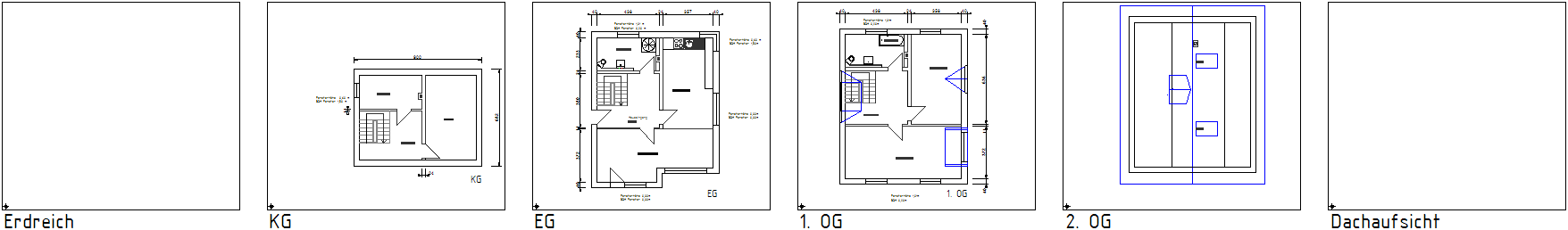

    In der Zeichnung sind die Etagenrahmen inklusive Referenzpunkte und die referenzierten Zeichnungen angelegt.
  3. Rufen Sie den Befehl Dokument speichern über die Menüleiste Datei > Dokument speichern auf, um Ihr Projekt für das Tutorial Zeichnungsreferenzen lösen und einfügen zu speichern.
Das Tutorial ist abgeschlossen und die Aufgabenstellung wurde umgesetzt.
