Gebäudedaten ändern
Ziel dieser Lerneinheit ist es die Geschosshöhen an die tatsächlichen Gebäudehöhen anzupassen.
| Schwierigkeitsgrad | Einsteiger |
| Aufgabenstellung |
|
| Bereitgestellte Dokumente | Projektdatei |
-
Öffnen Sie die bereitgestellte Projektdatei.
Tipp: Sollten Sie hierfür Hilfe benötigen, schauen Sie doch mal bei unserem Tutorial Projektarchiv öffnen vorbei.
-
Öffnen Sie die Zeichnung HL EFH.dwg.
Die Zeichnung und die tabellarische Dendrit Heizlast/Heiz- und Kühlflächenauslegung öffnen sich.
-
Rufen Sie in der Zeichnung den Befehl Gebäudedaten bearbeiten in der Haustechniktoolbar auf.
Es öffnet sich das Fenster Gebäudedaten mit den Standardgebäudedaten.
Gebäudedaten ändern
-
Geben Sie im Dialog Gebäudedaten in der Spalte
Geschosshöhe (m) die entsprechenden Geschosshöhen aus
der Schnittzeichnung in Metern ein.
-

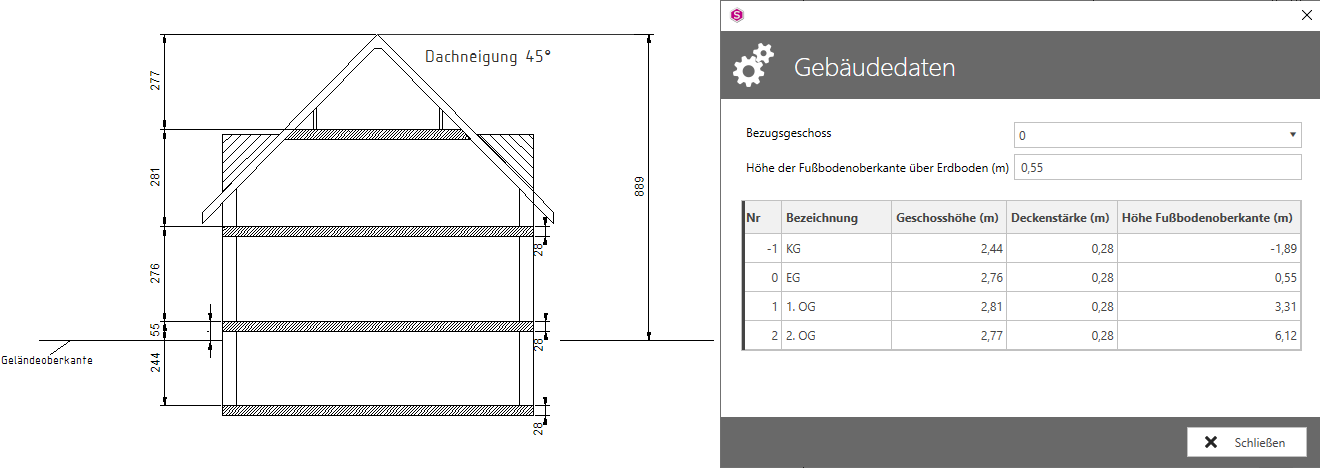

Geben Sie im Dialog Gebäudedaten in der Spalte Deckenstärke (m) die entsprechenden
Deckenstärke aus der Schnittzeichnung in Metern ein.
- Verlassen Sie den Dialog Gebäudedaten ändern mit Schließen.
-
Rufen Sie in der Zeichnung den Befehl Raumgeometrie erfassen in der Haustechniktoolbar auf.
Die Gebäudedaten sind in der tabellarischen Dendrit Heizlast/Heiz- und Kühlflächenauslegung angepasst.
