Wärmebrückenzuschlag individuell einstellen
Ziel dieser Lerneinheit ist es einen Wärmebrückenzuschlag individuell einzustellen.
| Schwierigkeitsgrad | Einsteiger |
| Aufgabenstellung | Stellen Sie den Wärmebrückenzuschlag auf 0,07 W/(m²*K) ein. |
| Bereitgestellte Dokumente | Projektdatei |
-
Öffnen Sie die bereitgestellte Projektdatei.
Tipp: Sollten Sie hierfür Hilfe benötigen, schauen Sie doch mal bei unserem Tutorial Projektarchiv öffnen vorbei.
-
Öffnen Sie die Zeichnung HL EFH.dwg.
Die Zeichnung und die tabellarische Dendrit Heizlast/Heiz- und Kühlflächenauslegung öffnen sich.
-

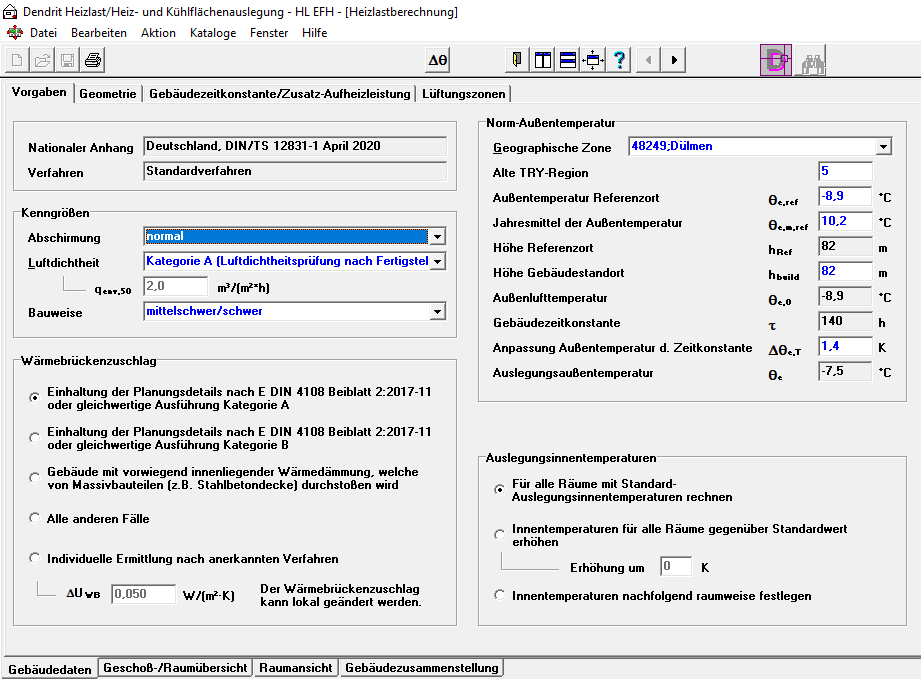

Wechseln Sie zum Bereich Gebäudedaten auf die
Registerkarte Vorgaben.
-

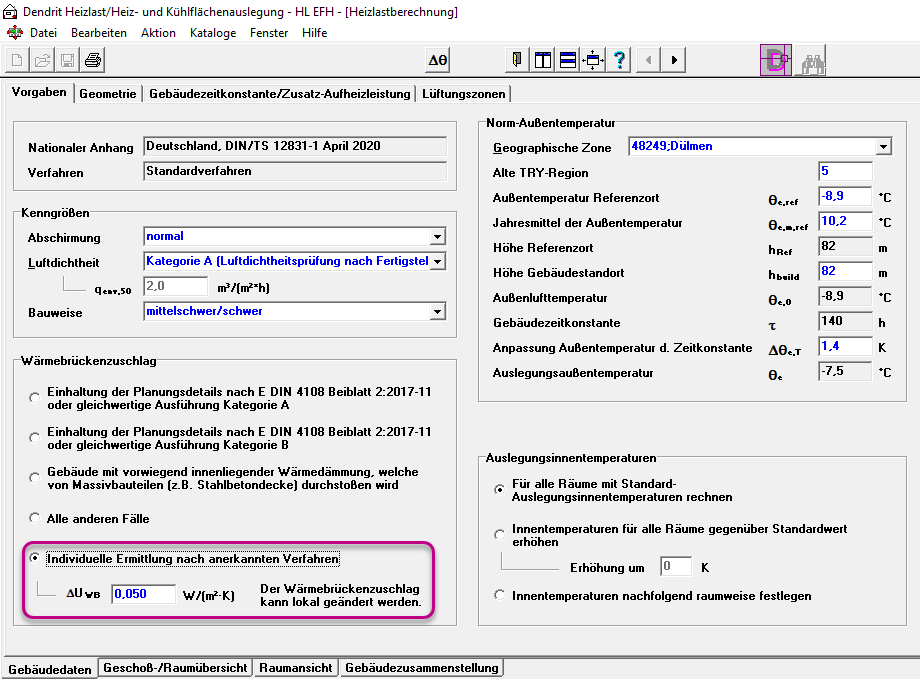

Aktivieren Sie im Bereich Wärmebrückenzuschlag das Optionsfeld
Individuelle Ermittlung nach anerkannten Verfahren.
Das Eingabefeld ΔUWB lässt sich nun editieren. -
Geben Sie in das Eingabefeld ΔUWB einen Wärmebrückenzuschlag von
0,07 W/(m²*K) ein und bestätigen Sie die Eingabe mit
Enter.
Ein Dialog zur Bestätigung wird angezeigt.
-
Verlassen Sie den Bestätigungsdialog mit Ja.

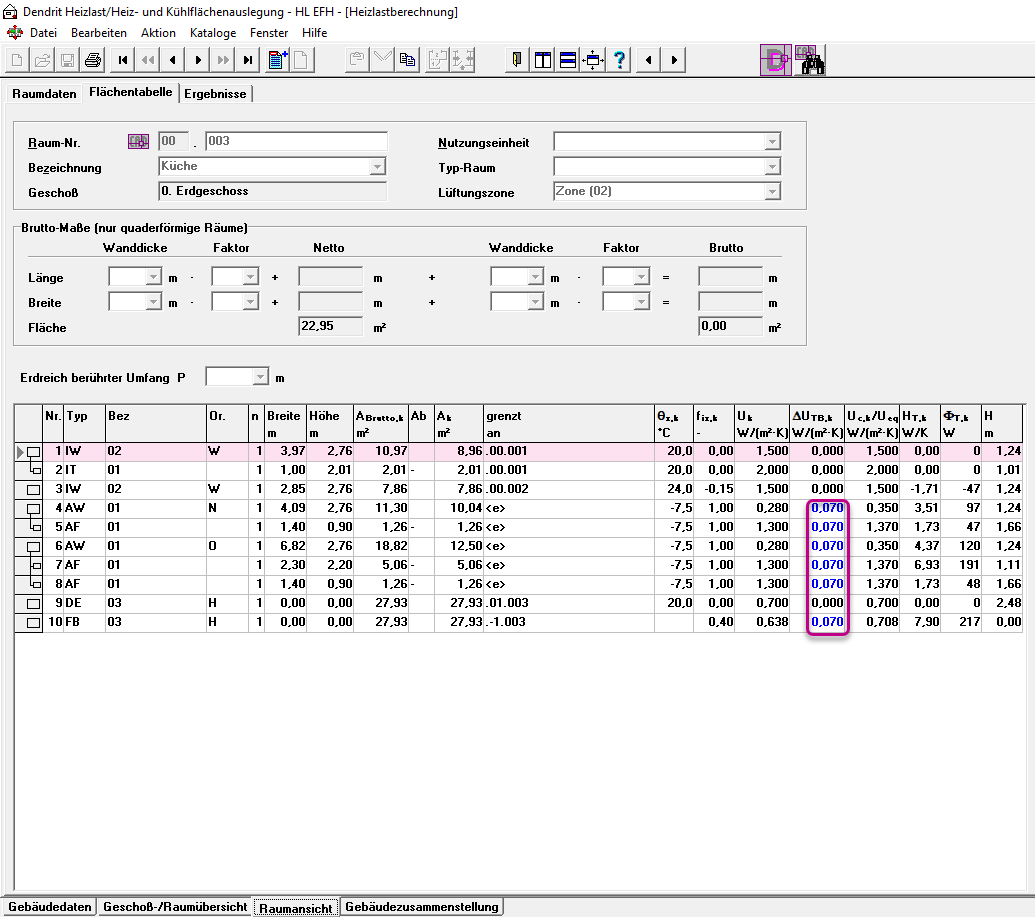

Die Wärmebrückenzuschläge werden im Bereich Raumansicht in der Registerkarte Flächentabelle aktualisiert.
Anmerkung: Sie können in der Flächentabelle die Wärmebrückenzuschläge für einzelne Bauteile nachträglich anpassen.
