Außenwände abgreifen

Ziel dieser Lerneinheit ist es Außenwände einer hinterlegten Grundrisszeichnung abzugreifen.

Tabelle 1. Tutorial: Außenwände aus einer Zeichnungsreferenz abgreifen
Schwierigkeitsgrad Einsteiger
Aufgabenstellung Greifen Sie 40 cm dicke Außenwände aus einem hinterlegten XRef ab.
Bereitgestellte Dokumente Projektdatei
  1. Öffnen Sie die bereitgestellte Projektdatei.
    Tipp: Sollten Sie hierfür Hilfe benötigen, schauen Sie doch mal bei unserem Tutorial Projektarchiv öffnen vorbei.
  2. Öffnen Sie die Zeichnung XRef-EG.dwg.
    Die Zeichnung und die tabellarische Dendrit Heizlast/Heiz- und Kühlflächenauslegung öffnen sich.
  3. Rufen Sie in der Zeichnung den Befehl AW abgreifen in der Haustechniktoolbar auf.
    Es öffnet sich in der Haustechniktoolbar das Fenster Wand abgreifen - Optionen.
  4. Aktivieren Sie im Fenster Wand abgreifen - Optionen das Optionsfeld Außen, im Uhrzeigersinn.
  5. Wählen Sie im Fenster Wand abgreifen - Optionen aus dem Dropdown-Menü U-Wert 01 -- Außenwand aus.
Abgreifen der Außenwand

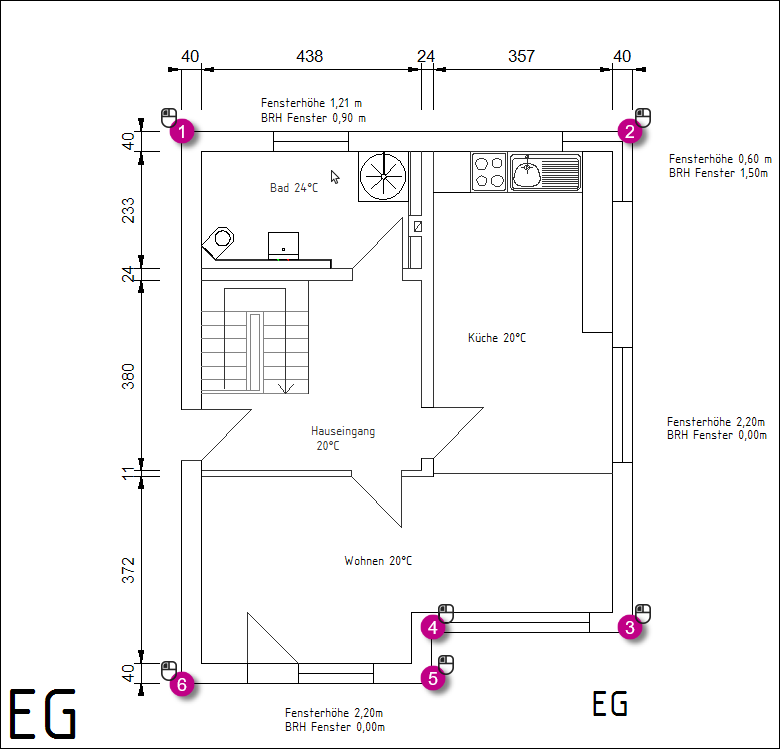

  1. Greifen Sie die Außenwand durch einen entlang der jeweiligen Außenecken in der hier aufgezeigten Reihenfolge ab.
  2. Beenden Sie den Abgreifvorgang mit einem nachdem Sie wieder bei der ersten Außenecke angelangt sind.

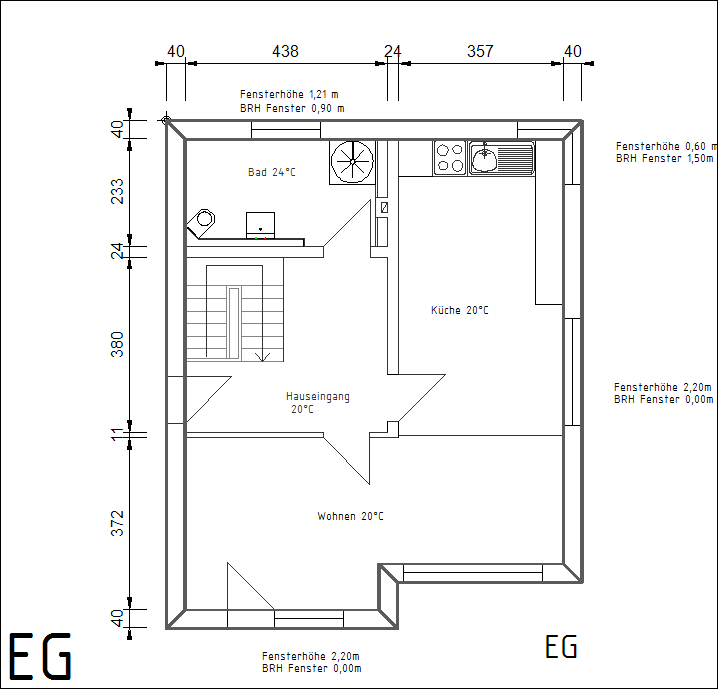

    Die abgegriffenen Außenwände sind angelegt.
  3. Beenden Sie den Befehl AW abgreifen mit einem .
Das Tutorial ist abgeschlossen und die Aufgabenstellung wurde umgesetzt.
