Außenfenster abgreifen

Ziel dieser Lerneinheit ist es Außenfenster aus einer hinterlegten Grundrisszeichnung abzugreifen.

Tabelle 1. Tutorial: Außenfenster aus einer Zeichnungsreferenz abgreifen
Schwierigkeitsgrad Einsteiger
Aufgabenstellung Greifen Sie Außenfenster aus einem hinterlegten XRef ab.
Bereitgestellte Dokumente Projektdatei
  1. Öffnen Sie die bereitgestellte Projektdatei.
    Tipp: Sollten Sie hierfür Hilfe benötigen, schauen Sie doch mal bei unserem Tutorial Projektarchiv öffnen vorbei.
  2. Öffnen Sie die Zeichnung XRef-EG.dwg.
    Die Zeichnung und die tabellarische Dendrit Heizlast/Heiz- und Kühlflächenauslegung öffnen sich.
  3. Rufen Sie in der Zeichnung den Befehl AF abgreifen in der Haustechniktoolbar auf.
    Es öffnet sich in der Haustechniktoolbar das Fenster Fenster abgreifen - Optionen.
  4. Wählen Sie im Fenster Fenster abgreifen - Optionen aus dem Dropdown-Menü U-Wert 01-- Fenster/Fenstertüren aus.
Abgreifen der Außenfenster

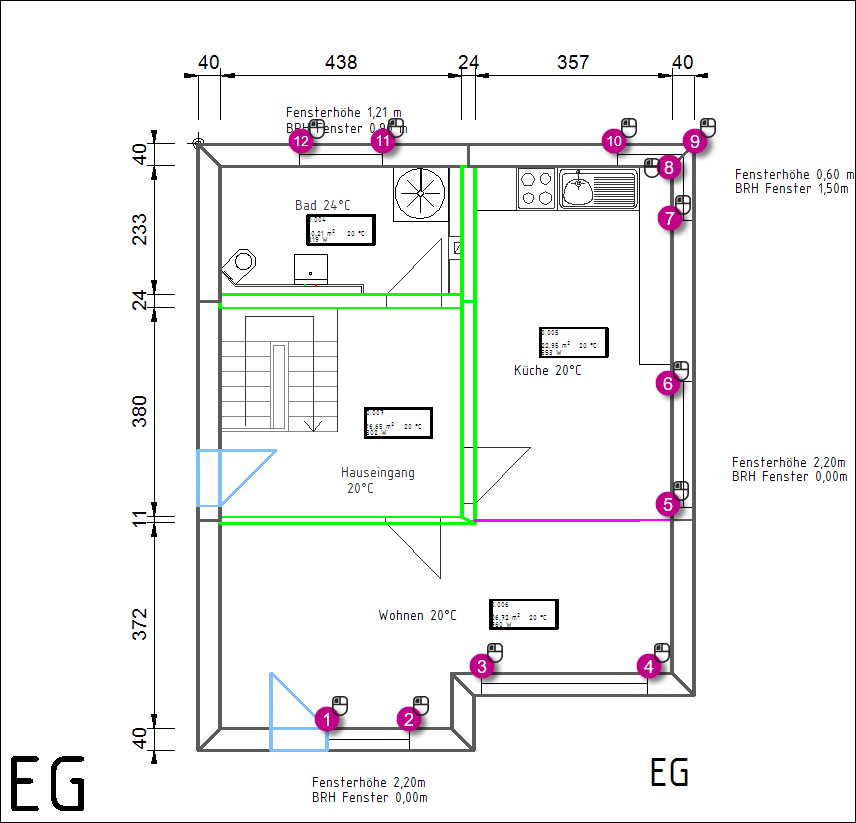

  1. Greifen Sie die einzelnen Außenfenster durch einen entlang der jeweiligen Fenster in der hier aufgezeigten Reihenfolge ab.
    Der Dialog Bauteil bearbeiten öffnet sich nach jedem abgegriffenen Außenfenster.
  2. Überprüfen Sie die im Dialog Bauteil bearbeiten angezeigten Eigenschaften der einzelnen Außenfenster und bestätigen Sie diese mit Ok.
    Es werden die Außenfenster erstellt.
    • Außenfenster 1: Punkt 1-2
    • Außenfenster 2: Punkt 3-4
    • Außenfenster 3: Punkt 5-6
    • Außenfenster 4: Punkt 7-8
    • Außenfenster 5: Punkt 9-10
    • Außenfenster 6: Punkt 11-12

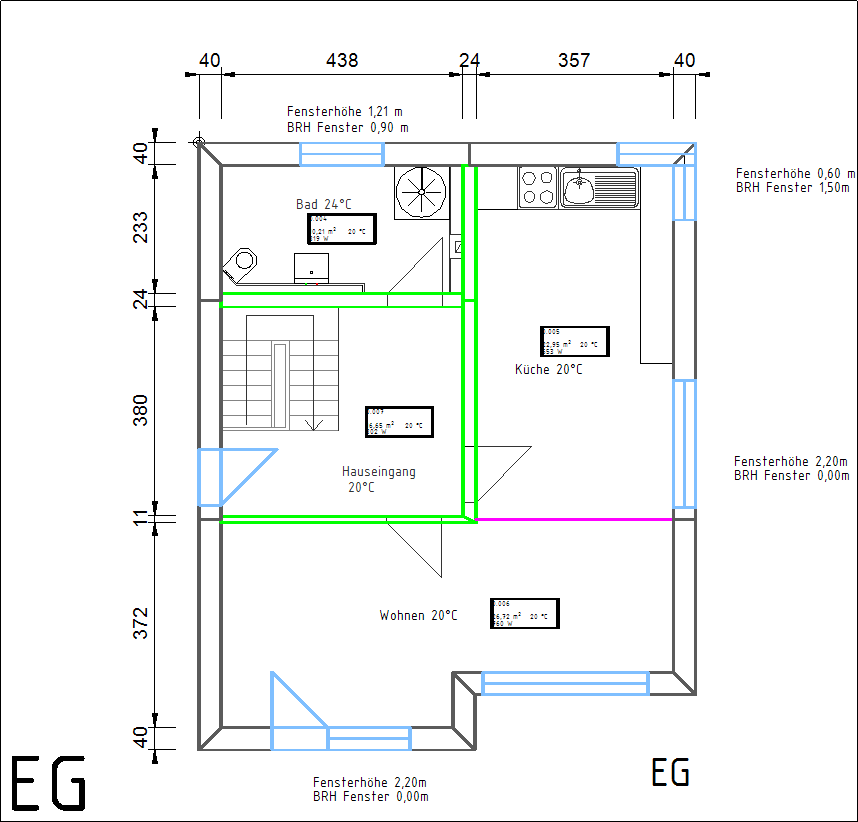

    Die abgegriffenen Außenfenster sind angelegt.
  3. Beenden Sie den Befehl AF abgreifen mit einem .
Das Tutorial ist abgeschlossen und die Aufgabenstellung wurde umgesetzt.
