Außentür abgreifen

Ziel dieser Lerneinheit ist es eine Außentür aus einer hinterlegten Grundrisszeichnung abzugreifen.

Tabelle 1. Tutorial: Außentür aus einer Zeichnungsreferenz abgreifen
Schwierigkeitsgrad Einsteiger
Aufgabenstellung
  • Greifen Sie eine Außentür ab.
  • Die Tür soll sich nach innen in den Raum öffnen.
Bereitgestellte Dokumente Projektdatei
  1. Öffnen Sie die bereitgestellte Projektdatei.
    Tipp: Sollten Sie hierfür Hilfe benötigen, schauen Sie doch mal bei unserem Tutorial Projektarchiv öffnen vorbei.
  2. Öffnen Sie die Zeichnung XRef-EG.dwg.
    Die Zeichnung und die tabellarische Dendrit Heizlast/Heiz- und Kühlflächenauslegung öffnen sich.
  3. Rufen Sie in der Zeichnung den Befehl AT abgreifen in der Haustechniktoolbar auf.
    Es öffnet sich in der Haustechniktoolbar das Fenster Tür abgreifen - Optionen.
  4. Wählen Sie im Fenster Tür abgreifen - Optionen aus dem Dropdown-Menü U-Wert 01 -- Außentür aus.
Abgreifen der Außentür

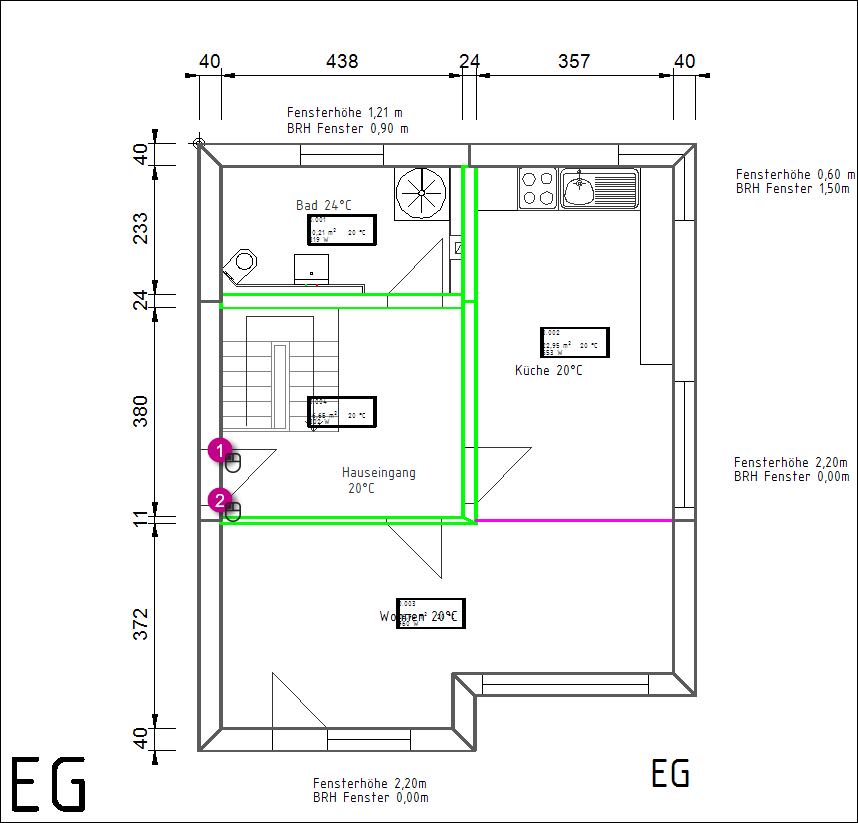

  1. Greifen Sie die Außentür durch einen entlang der Türöffnung in der hier aufgezeigten Reihenfolge ab.
    Anmerkung: Der erste legt die Öffnungsrichtung und die Anschlagsseite der Außentür fest.
    Der Dialog Bauteil bearbeiten öffnet sich.
  2. Überprüfen Sie im Dialog Bauteil bearbeiten die Eigenschaften der Außentür und bestätigen Sie diese mit der Schaltfläche Ok.

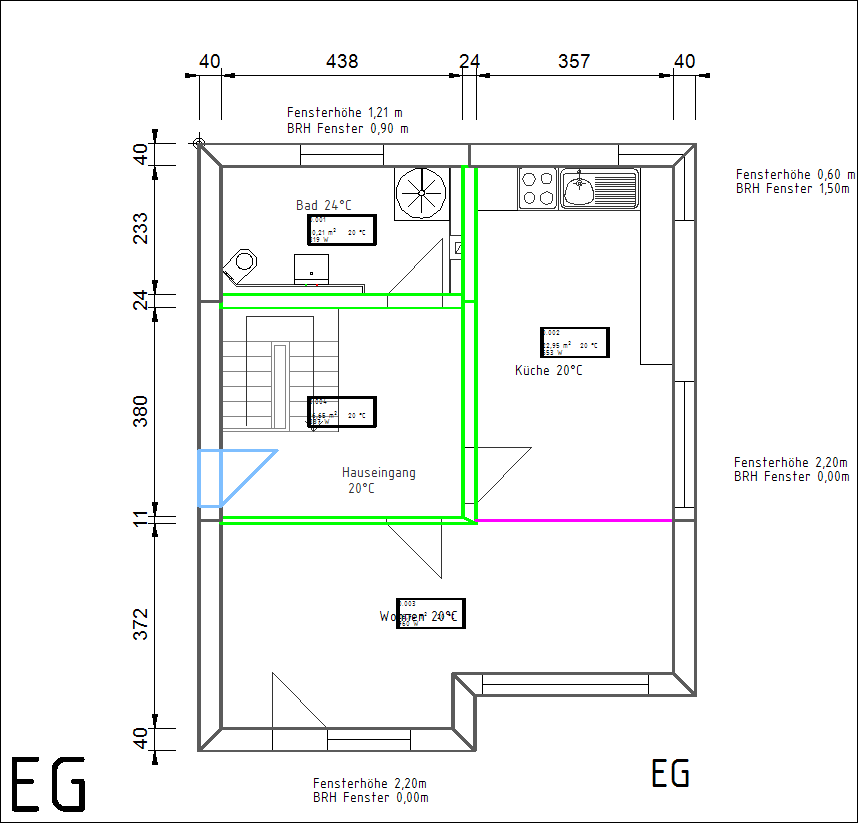

    Die abgegriffene Außentür ist angelegt.
  3. Beenden Sie den Befehl AT abgreifen mit einem .
Das Tutorial ist abgeschlossen und die Aufgabenstellung wurde umgesetzt.
