Wanddurchbruch/virtuelle Wand abgreifen
Ziel dieser Lerneinheit ist es einen Wanddurchbruch bzw. eine virtuelle Wand aus einer hinterlegten Grundrisszeichnung abzugreifen.
| Schwierigkeitsgrad | Einsteiger |
| Aufgabenstellung | Greifen Sie einen Wanddurchbruch bzw. eine virtuelle Wand aus einem hinterlegten XRef ab. |
| Bereitgestellte Dokumente | Projektdatei |
-
Öffnen Sie die bereitgestellte Projektdatei.
Tipp: Sollten Sie hierfür Hilfe benötigen, schauen Sie doch mal bei unserem Tutorial Projektarchiv öffnen vorbei.
-
Öffnen Sie die Zeichnung XRef-EG.dwg.
Die Zeichnung und die tabellarische Dendrit Heizlast/Heiz- und Kühlflächenauslegung öffnen sich.
-
Rufen Sie in der Zeichnung den Befehl WD abgreifen
in der Haustechniktoolbar auf.
Es öffnet sich in der Haustechniktoolbar das Fenster Wand abgreifen - Optionen. - Aktivieren Sie im Fenster Wand abgreifen - Optionen das Optionsfeld Außen, im Uhrzeigersinn.
Abgreifen des Wanddurchbruchs bzw. der virtuellen Wand
-

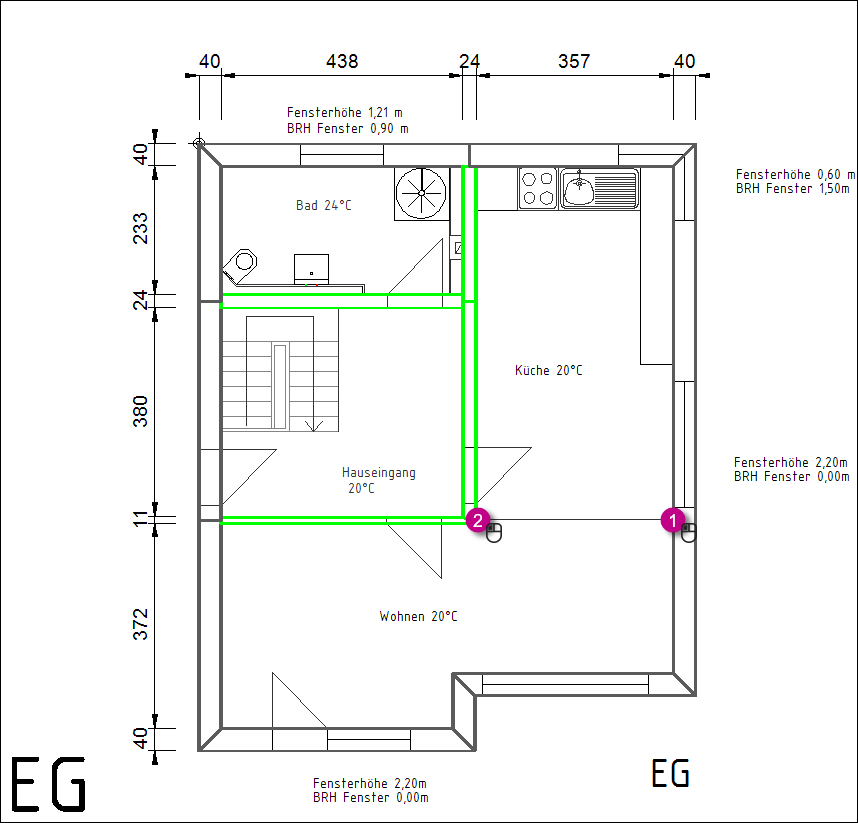

Greifen Sie den Wanddurchbruch bzw. die virtuelle Wand durch Zeigen zweier
Punkte mittels
entlang
der dargestellten Trennung beider Räume in der hier aufgezeigten Reihenfolge ab.
-
Beenden Sie den Abgreifvorgang mit einem
nachdem Sie mit dem 2.
an der bereits abgegriffenen Innenwand angelangt sind.
Der abgegriffene Wanddurchbruch bzw. die virtuelle Wand ist angelegt.
