Heizlastbauteile kopieren

Ziel dieser Lerneinheit ist es Heizlastbauteile zu kopieren.

Tabelle 1. Tutorial: Heizlastbauteile kopieren
Schwierigkeitsgrad Fortgeschritten
Aufgabenstellung
  • Kopieren Sie mehrere gleichartige Geschosse.
Bereitgestellte Dokumente Projektdatei
  1. Öffnen Sie die bereitgestellte Projektdatei.
    Tipp: Sollten Sie hierfür Hilfe benötigen, schauen Sie doch mal bei unserem Tutorial Projektarchiv öffnen vorbei.
  2. Öffnen Sie die Zeichnung Mehrfamilienhaus Heizlast.dwg.
    Die tabellarische Dendrit Heizlast/Heiz- und Kühlflächenauslegung öffnet sich.
  3. Rufen Sie in der Zeichnung den Befehl Heizlastbauteile kopieren in der Haustechniktoolbar auf.

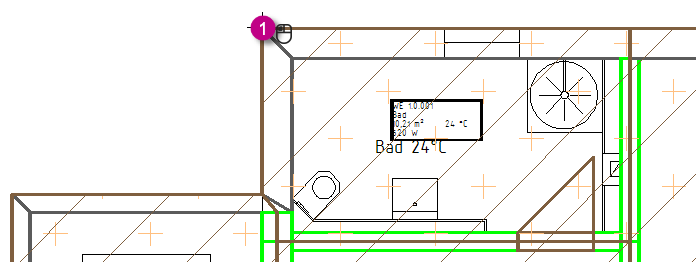

  4. Wählen Sie mit einem als Basispunkt zum Kopieren den Referenzpunkt aus.
    Tipp: Als Basispunkt eignen sich Objekte, die in allen Etagen vorkommen und übereinander liegen wie zum Beispiel eine Außenecke oder ein Treppenhaus.

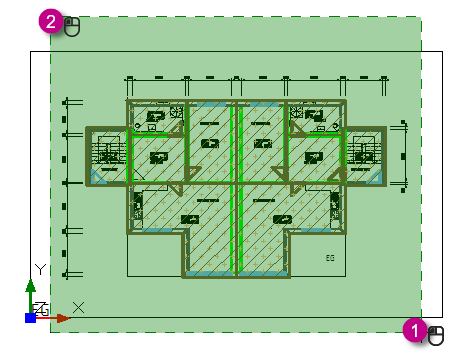

  5. Ziehen Sie mit zwei einen Rahmen von rechts unten nach links oben.
    Es öffnet sich in der Haustechniktoolbar das Fenster Heizlastbauteile kopieren - Optionen.
  6. Ordnen Sie im Fenster Heizlastbauteile kopieren - Optionen die U-Werte und die Gebäudeeinheit zu.
    1. Wählen Sie im Fenster Heizlastbauteile kopieren - Optionen aus dem Dropdown-Menü Decken ersetzen mit: Decke -- 01 aus.
    2. Wählen Sie im Fenster Heizlastbauteile kopieren - Optionen aus dem Dropdown-Menü Bödem ersetzen mit: Fußboden -- 01 aus.
    3. Wählen Sie im Fenster Heizlastbauteile kopieren - Optionen aus dem Dropdown-Menü Gebäudeeinheit ersetzen mit: Ohne Einheit aus.
    Ihr zu kopierenden Bauteile hängen am Fadenkreuz.

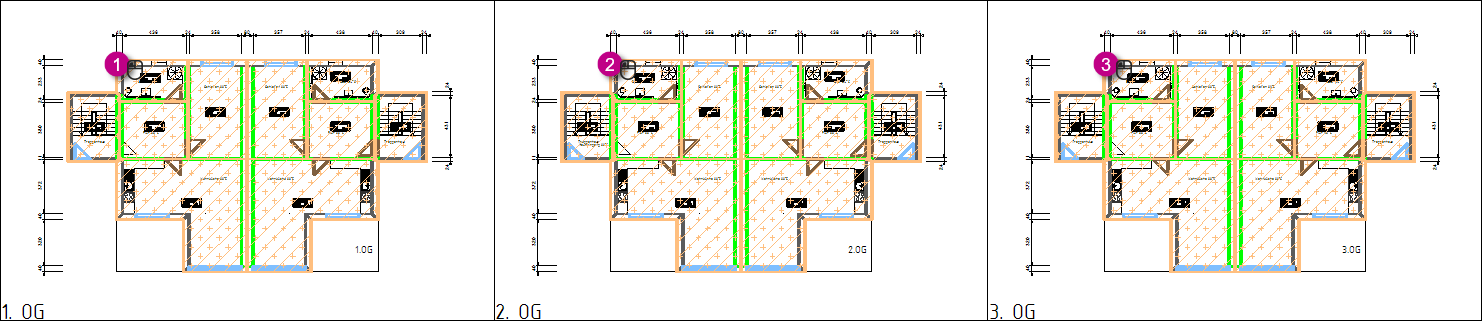

  7. Platzieren Sie die zu kopierenden Bauteile mit einem auf die Referenzpunkte des 1. OGs, des 2. OGs sowie des 3. OGs.
    Anmerkung: Da ein Etagenrahmen mit kopiert wird, wird bei jedem Kopiervorgang der Dialog der einzelnen Etageneigenschaften angezeigt.
  8. Beenden Sie jeden einzelnen Kopiervorgang im Dialog der Etageneigenschaften mit der Schaltfläche Schließen
  9. Beenden Sie Ihre Auswahl mit einem .
  10. Beenden Sie den Kopiervorgang nach der Platzierung in das 3. OG mit einem .
  11. Rufen Sie in der Zeichnung den Befehl Raumgeometrie erfassen in der Haustechniktoolbar auf.

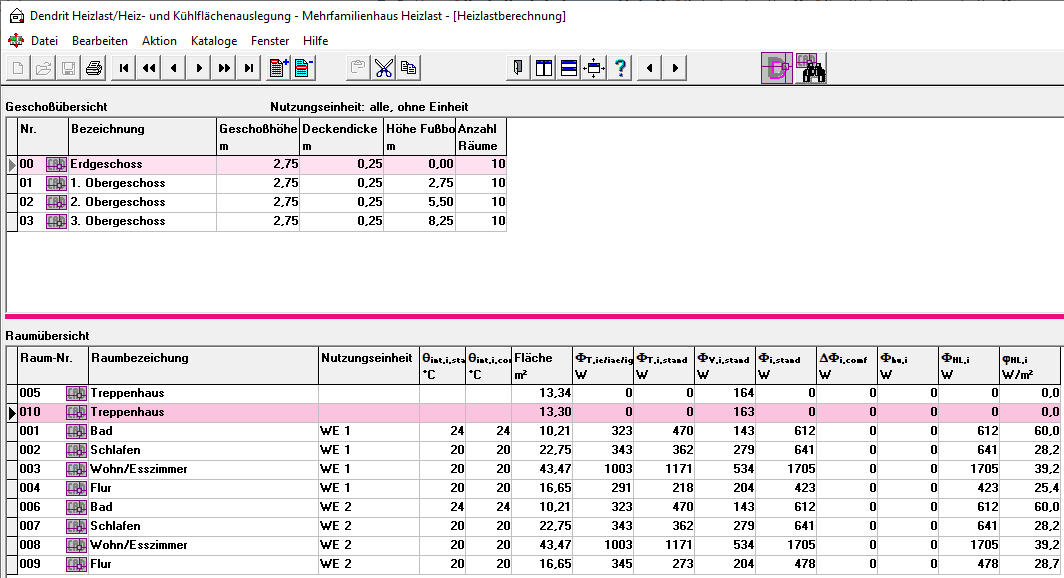

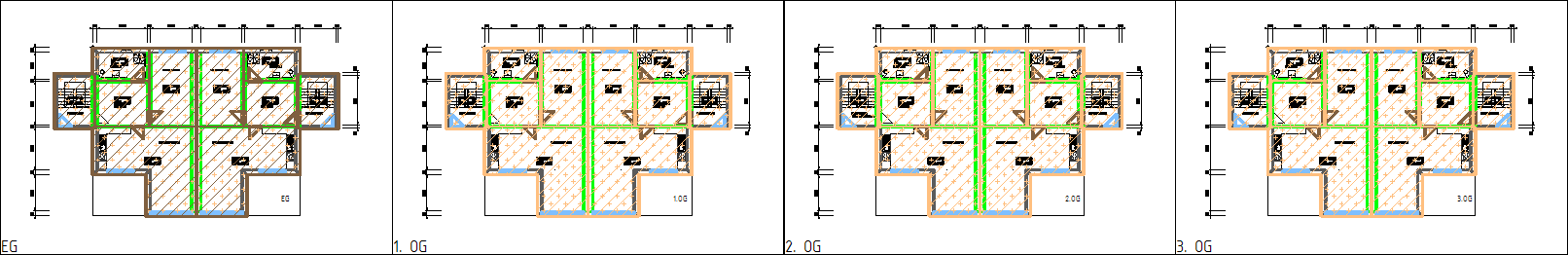

    Die Raumdaten werden in der CAD-Zeichnung und in der Dendrit Heizlast/Heiz- und Kühlflächenauslegung aktualisiert.
  12. Rufen Sie in der Zeichnung den Befehl 3D-Modell anzeigen in der Haustechniktoolbar auf.
    Das 3D-Modell wird angezeigt.
Das Tutorial ist abgeschlossen und die Aufgabenstellung wurde umgesetzt.
