Innenfenster abgreifen

Ziel dieser Lerneinheit ist es Innenfenster aus einer hinterlegten Grundrisszeichnung abzugreifen.

Tabelle 1. Tutorial: Innenfenster aus einer Zeichnungsreferenz abgreifen
Schwierigkeitsgrad Einsteiger
Aufgabenstellung Greifen Sie ein Innenfenster ab.
Bereitgestellte Dokumente Projektdatei
  1. Öffnen Sie die bereitgestellte Projektdatei.
    Tipp: Sollten Sie hierfür Hilfe benötigen, schauen Sie doch mal bei unserem Tutorial Projektarchiv öffnen vorbei.
  2. Öffnen Sie die Zeichnung XRef-EG.dwg.
    Die Zeichnung und die tabellarische Dendrit Heizlast/Heiz- und Kühlflächenauslegung öffnen sich.
  3. Rufen Sie in der Zeichnung den Befehl IF abgreifen in der Haustechniktoolbar auf.
    Es öffnet sich in der Haustechniktoolbar das Fenster Fenster abgreifen - Optionen.
  4. Wählen Sie im Fenster Fenster - Optionen aus dem Dropdown-Menü U-Wert 01 -- Innenfenster (variabel) aus.
Abgreifen des Innenfensters

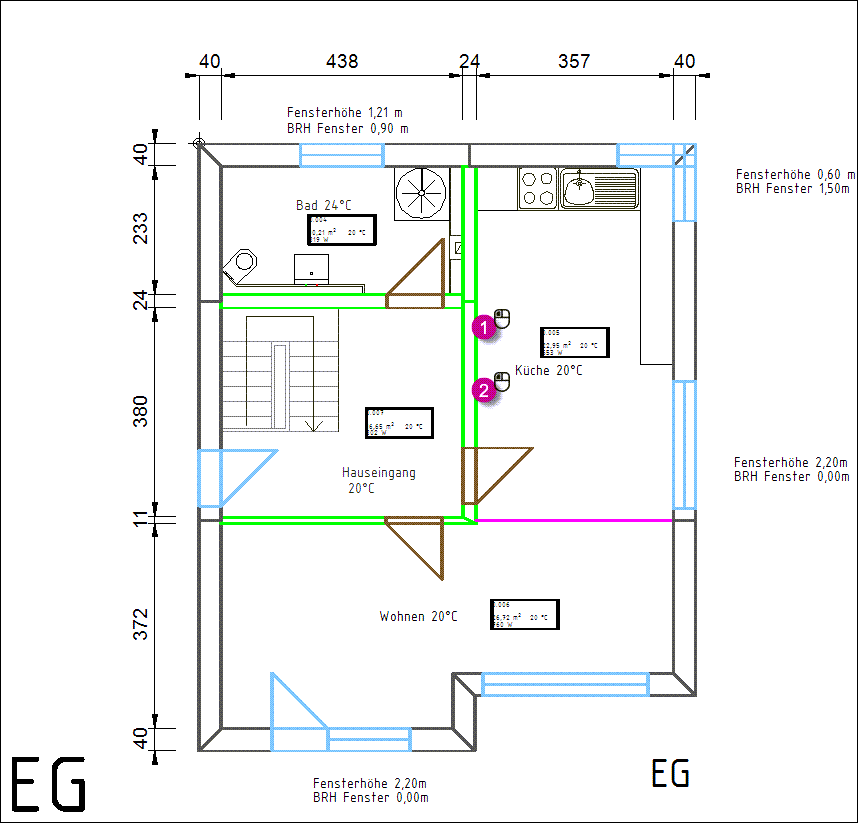

  1. Greifen Sie das Innenfenster durch einen entlang des Fensters in der hier aufgezeigten Reihenfolge ab.
    Der Dialog Bauteil bearbeiten öffnet sich.
  2. Überprüfen Sie im Dialog Bauteil bearbeiten die Eigenschaften des Innenfenster und bestätigen Sie diese mit der Schaltfläche Ok.

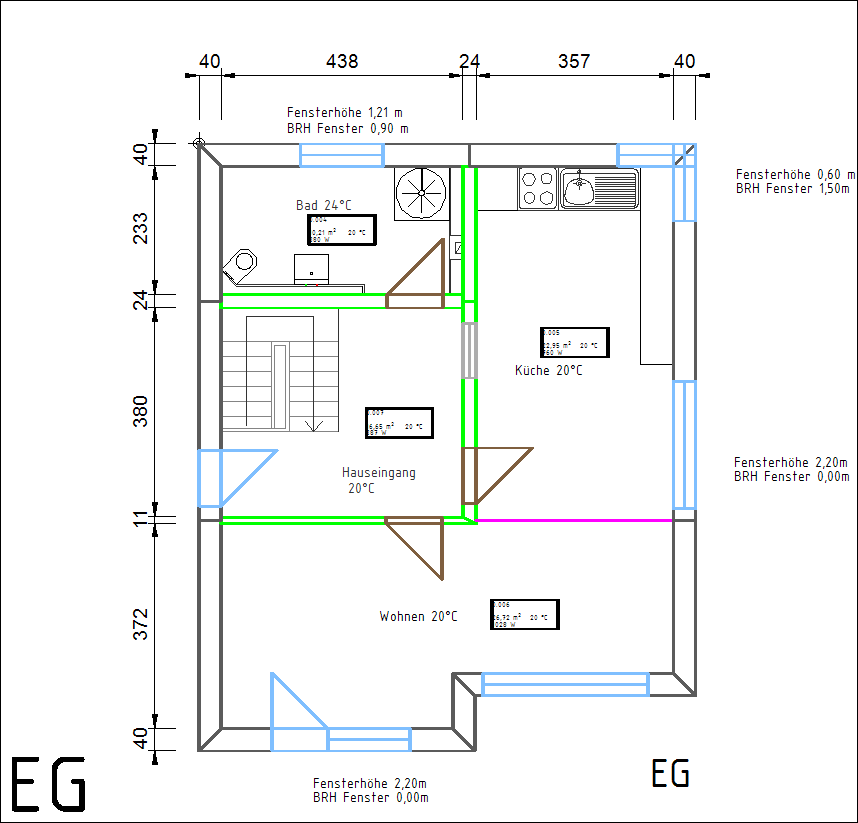

    Das abgegriffene Innenfenster ist angelegt.
  3. Beenden Sie den Befehl IF abgreifen mit einem .
Das Tutorial ist abgeschlossen und die Aufgabenstellung wurde umgesetzt.
