Nutzungseinheiten hinterlegen

Ziel dieser Lerneinheit ist es für jede Wohnung im Gebäude Nutzungseinheiten zu hinterlegen.

Tabelle 1. Tutorial: Nutzungseinheiten hinterlegen
Schwierigkeitsgrad Fortgeschritten
Aufgabenstellung
  • Hinterlegen Sie für jede Wohnung im Gebäude eine Nutzungseinheit mit folgenden Eigenschaften:
    • Legen Sie in der Wohnung links (Richtung Westen) eine Nutzungseinheit mit der Bezeichnung Wohnung 1 an.
    • Legen Sie in der Wohnung rechts (Richtung Osten) eine Nutzungseinheit mit der Bezeichnung Wohnung 2 an.
    • Hinterlegen Sie die Nutzungseinheiten mit der Einstellung „sichtbar“
    • Geben Sie für beide Nutzungseinheiten eine „reguläre“ Nutzung vor.
    • Legen Sie beide Nutzungseinheiten ohne die Vorgabe einer Mindesttemperatur an.
    • Überprüfen Sie nach der Eingabe der beiden Nutzungseinheiten die sich einstellende Innentemperatur bei unbeheizten Räumen „θunbeh“.
Bereitgestellte Dokumente Projektdatei
  1. Öffnen Sie die bereitgestellte Projektdatei.
    Tipp: Sollten Sie hierfür Hilfe benötigen, schauen Sie doch mal bei unserem Tutorial Projektarchiv öffnen vorbei.
  2. Öffnen Sie die Zeichnung Heizlast DH.
    Die Zeichnung und die tabellarische Dendrit Heizlast/Heiz- und Kühlflächenauslegung öffnen sich.
  3. Rufen Sie den Befehl Nutzungseinheiten über Aktion > Nutzungseinheiten auf.
    Der Dialog Nutzungseinheiten öffnet sich.
Hinterlegen der Nutzungseinheit „Wohnung 1“
  1. Rufen Sie im Dialog Nutzungseinheiten den Befehl Neue Nutzungseinheit auf.
    Der Dialog Neue Nutzungseinheiten öffnet sich.
  2. Geben Sie im Dialog Neue Nutzungseinheiten die Bezeichnung Wohnung 1 an und verlassen Sie den Dialog mit OK.
  3. Überprüfen Sie im Dialog Nutzungseinheiten, ob die Einstellung in der Spalte sichtbar auf ja steht.
    Anmerkung: Die Standardeinstellung für die Sichtbarkeit der Nutzungseinheit ist ja. Sollten Sie die Sichtbarkeit der Nutzungseinheiten auf nein umstellen wollen, klicken Sie in die Spalte auf das Feld ja und ändern Sie die Einstellung über auf nein.
    Anmerkung: Es werden Räume sichtbarer Nutzungseinheiten in den Ansichten aufgelistet. Das Ergebnis der Gebäudezusammenstellung hingegen erfasst alle Nutzungseinheiten mit der Einstellung sichtbar wie auch nicht sichtbar.
  4. Überprüfen Sie im Dialog Nutzungseinheiten, ob die Einstellung in der Spalte Nutzung auf regulär steht.
    Anmerkung: Die Standardeinstellung für die Nutzung der Nutzungseinheit ist regulär. Sollten Sie die Nutzung der Nutzungseinheiten auf sporadisch umstellen wollen, klicken Sie in die Spalte auf das Feld regulär und ändern Sie die Einstellung über auf sporadisch.
Hinterlegen der Nutzungseinheit „Wohnung 2“
  1. Rufen Sie im Dialog Nutzungseinheiten den Befehl Neue Nutzungseinheit auf.
    Der Dialog Neue Nutzungseinheiten öffnet sich.
  2. Geben Sie im Dialog Neue Nutzungseinheiten die Bezeichnung Wohnung 2 an und verlassen Sie den Dialog mit OK.
  3. Überprüfen Sie im Dialog Nutzungseinheiten, ob die Einstellung in der Spalte sichtbar auf ja steht.
    Anmerkung: Die Standardeinstellung für die Sichtbarkeit der Nutzungseinheit ist ja. Sollten Sie die Sichtbarkeit der Nutzungseinheiten auf nein umstellen wollen, klicken Sie in die Spalte auf das Feld ja und ändern Sie die Einstellung über auf nein.
    Anmerkung: Es werden Räume sichtbarer Nutzungseinheiten in den Ansichten aufgelistet. Das Ergebnis der Gebäudezusammenstellung hingegen erfasst alle Nutzungseinheiten mit der Einstellung sichtbar wie auch nicht sichtbar.
  4. Überprüfen Sie im Dialog Nutzungseinheiten, ob die Einstellung in der Spalte Nutzung auf regulär steht.
    Anmerkung: Die Standardeinstellung für die Nutzung der Nutzungseinheit ist regulär. Sollten Sie die Nutzung der Nutzungseinheiten auf sporadisch umstellen wollen, klicken Sie in die Spalte auf das Feld regulär und ändern Sie die Einstellung über auf sporadisch.
  5. Verlassen Sie den Dialog Nutzungseinheiten mit Schließen.
Zuweisung der Nutzungseinheiten über die Raumsymbole in der Zeichnung
  1. Wechseln Sie zur bereits geöffneten Zeichnung.
Selektion aller Raumsymbole der „Wohnung 1“
  1. Überprüfen Sie, ob die Schaltfläche PICKADD in der Statusbar am unterem Bildschirmrand in der Zeichnung aktiv ist.
  2. Rufen Sie in der Zeichnung den Befehl Gleichartige Heizlast-Bauteile mit Bereichsauswahl in der Haustechniktoolbar auf.

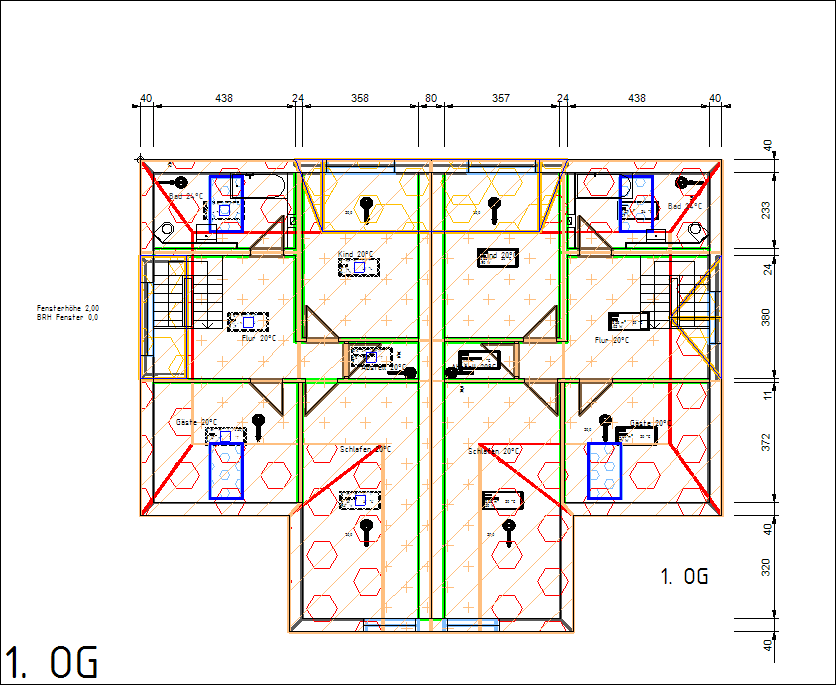

  3. Selektieren Sie im 1. OG das Raumsymbol „1.011 Flur“ in der linken Wohnung (Richtung Westen).

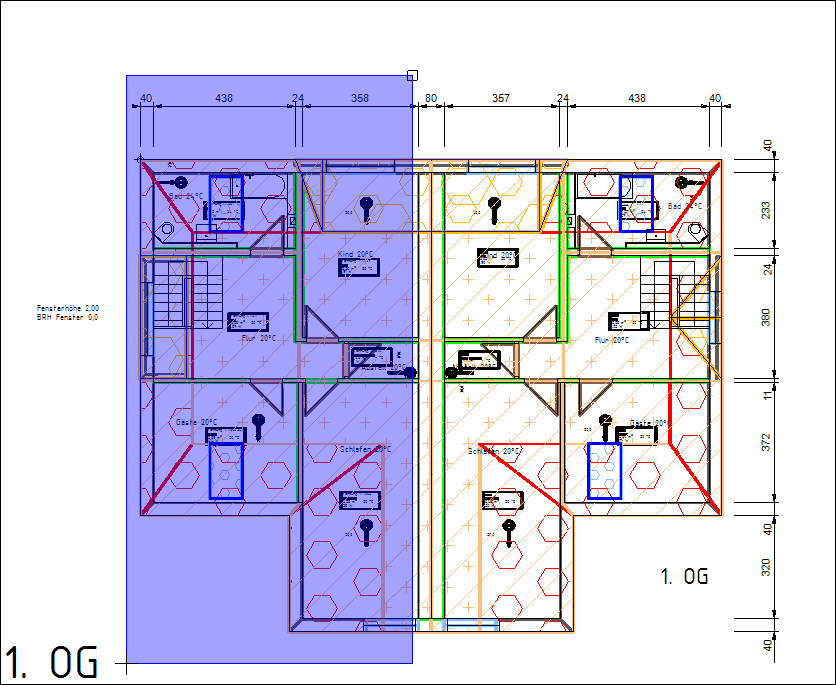

  4. Ziehen Sie durch die Angabe zweier Punkte mit je einem einen Rahmen über die Raumsymbole der linken Wohnung (Richtung Westen).
    Die Raumsymbole sind selektiert.

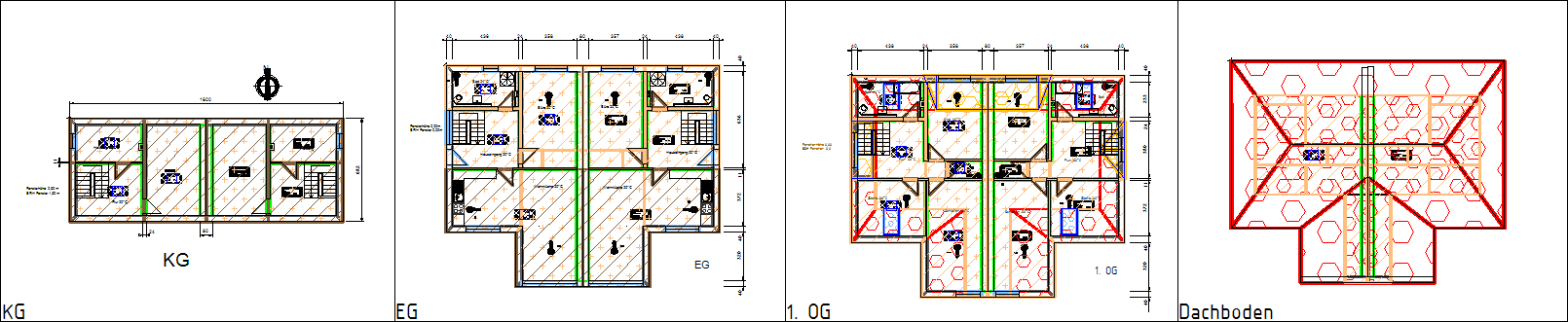

  5. Ergänzen Sie die Selektion der Raumsymbole, indem Sie nacheinander mit einem die Raumsymbole der linken Wohnung in den anderen Geschossen anwählen.
    Achtung: Achten Sie während der Selektion darauf nur Raumsymbole und keine anderen Bauteile zu selektieren.
    Es sind alle Raumsymbole der linken Wohnung (Richtung Westen) selektiert.

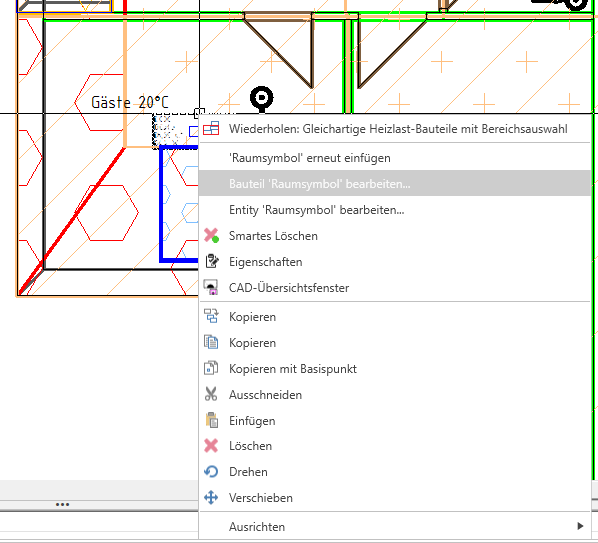

  6. Rufen Sie bei bestehender Selektion der Raumsymbole mit einem auf einer der selektierten Raumsymbole das Kontextmenü auf.
  7. Rufen Sie im Kontextmenü die Funktion Bauteil ‚Raumsymbol‘ bearbeiten… auf.
    Es öffnet sich der Dialog Raumsymbol editieren.
  8. Wählen Sie im Dialog Raumsymbol editieren unter Nutzungseinheit die Nutzungseinheit aus indem Sie mit einem in das Feld Nutzungseinheit klicken und über die Nutzungseinheit „Wohnung 1“ auswählen.
  9. Verlassen Sie den Dialog Raumsymbol editieren mit OK.
    Anmerkung: Die „Raumnummer lang“ wird in den selektierten Raumsymbolen automatisch mit der Bezeichnung der hinterlegten Nutzungseinheit „Wohnung 1“ angepasst.
Selektion aller Raumsymbole der „Wohnung 2“
  1. Rufen Sie in der Zeichnung den Befehl Gleichartige Heizlast-Bauteile mit Bereichsauswahl in der Haustechniktoolbar auf.

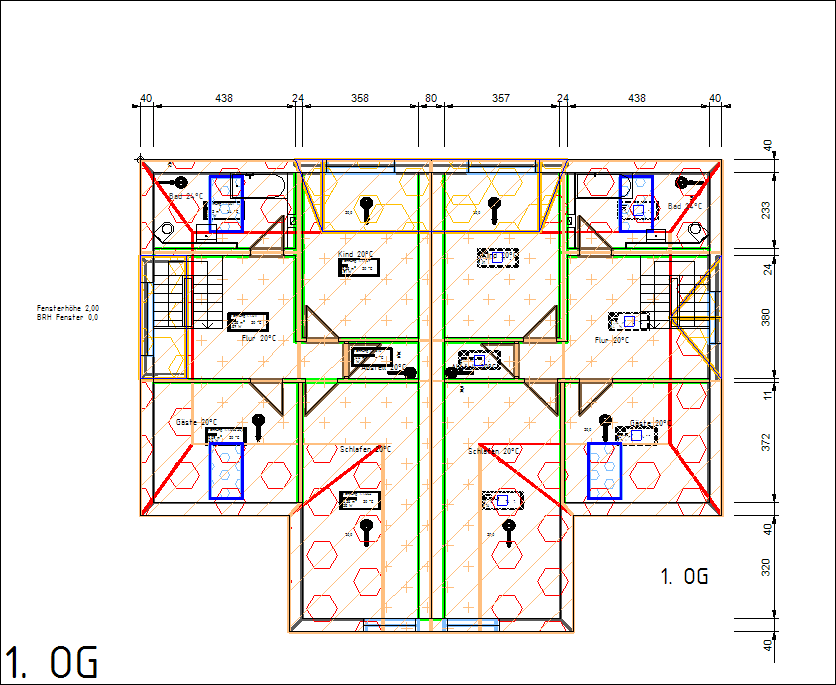

  2. Selektieren Sie im 1. OG das Raumsymbol „1.012 Abstellkammer“ in der rechten Wohnung (Richtung Osten).

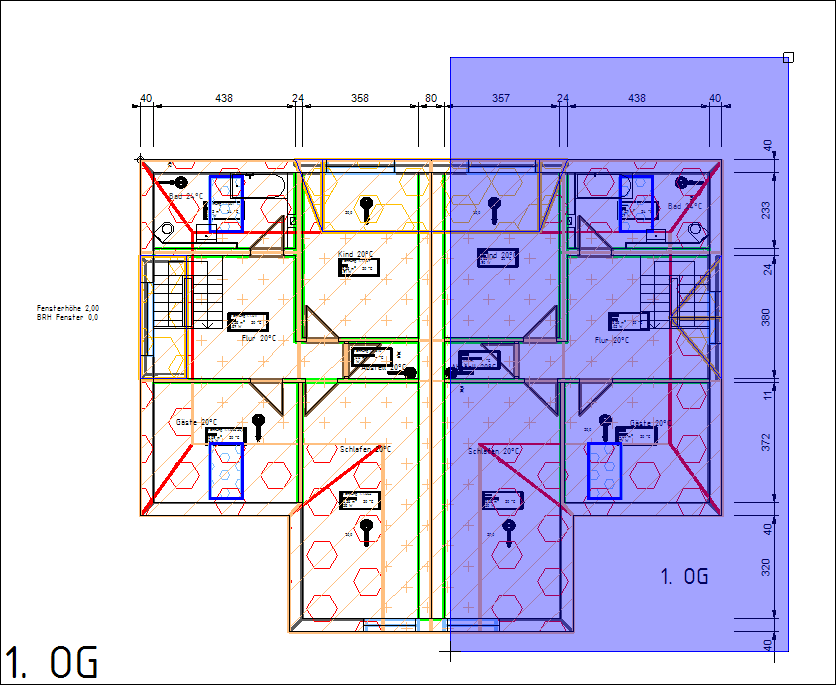

  3. Ziehen Sie durch die Angabe zweier Punkt mit je einem einen Rahmen über die Raumsymbole der rechten Wohnung (Richtung Osten).
    Die Raumsymbole sind selektiert.

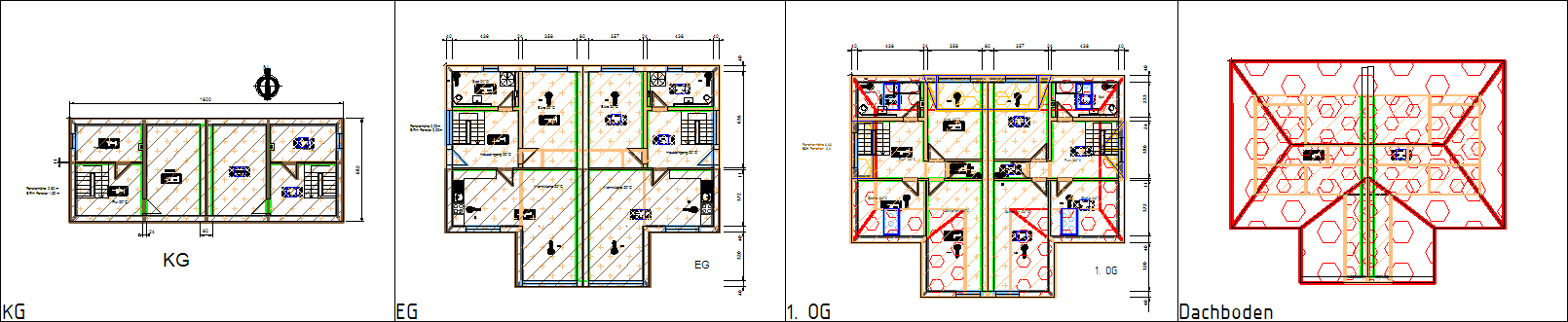

  4. Ergänzen Sie die Selektion der Raumsymbole indem Sie nacheinander mit einem die Raumsymbole der rechten Wohnung in den anderen Geschossen anwählen.
    Achtung: Achten Sie während der Selektion darauf nur Raumsymbole und keine anderen Bauteile zu selektieren.
    Es sind alle Raumsymbole der rechten Wohnung (Richtung Osten) selektiert.

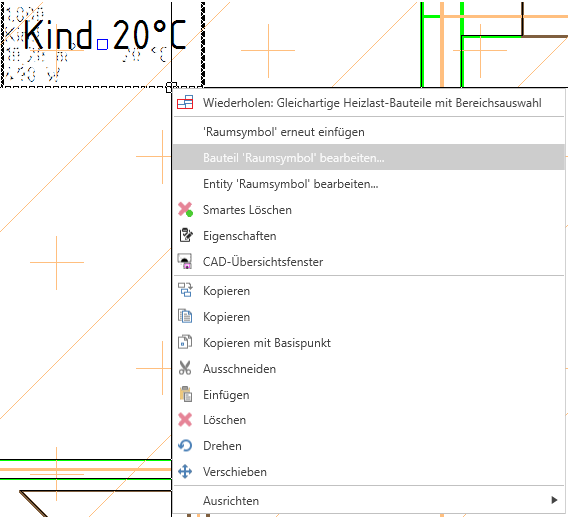

  5. Rufen Sie bei bestehender Selektion der Raumsymbole mit einem auf einer der selektierten Raumsymbole das Kontextmenü auf.
  6. Rufen Sie im Kontextmenü die Funktion Bauteil ‚Raumsymbol‘ bearbeiten… auf.
    Es öffnet sich der Dialog Raumsymbol editieren.
  7. Wählen Sie im Dialog Raumsymbol editieren unter Nutzungseinheit die Nutzungseinheit aus indem Sie mit einem in das Feld Nutzungseinheit klicken und über die Nutzungseinheit „Wohnung 2“ auswählen.
  8. Verlassen Sie den Dialog Raumsymbol editieren mit Ok
    Anmerkung: Die „Raumnummer lang“ wird in den selektierten Raumsymbolen automatisch mit der Bezeichnung der hinterlegten Nutzungseinheit „Wohnung 2“ angepasst.
Raumgeometrien erfassen
  1. Rufen Sie in der Zeichnung den Befehl Raumgeometrie erfassen in der Haustechniktoolbar auf.
    Die hinterlegten Nutzungseinheiten der Raumsymbole sind in der tabellarischen Heizlast hinterlegt.
Prüfung in der Dendrit Heizlast/Heiz- und Kühlflächenauslegung
  1. Wechseln Sie in die Dendrit Heizlast/Heiz- und Kühlflächenauslegung.
  2. Rufen Sie die Registerkarte Geschoß-/Raumansicht auf.

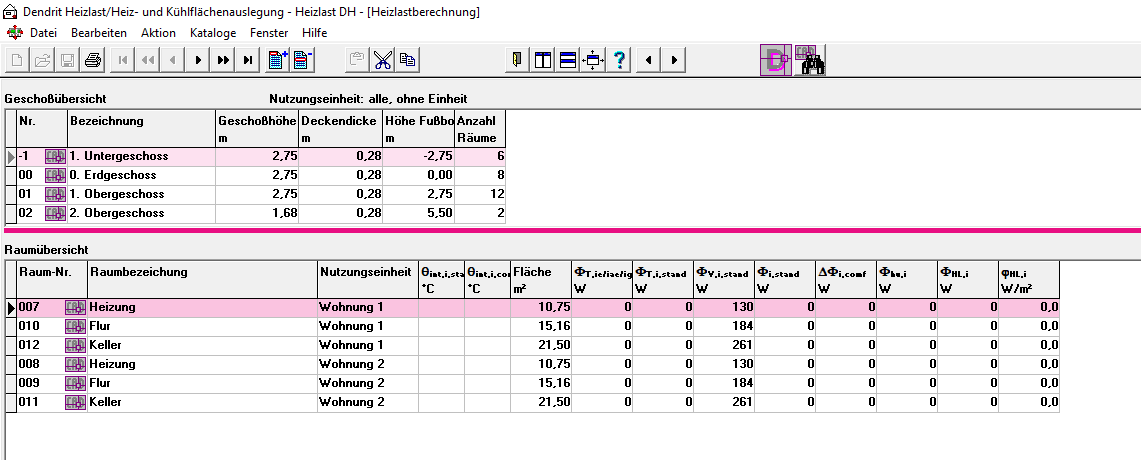

  3. Prüfen Sie die hinterlegten Nutzungseinheiten in der Registerkarte Geschoß-/Raumansicht in der Spalte Nutzungseinheit.
  4. Rufen Sie die Registerkarte Raumansicht auf.

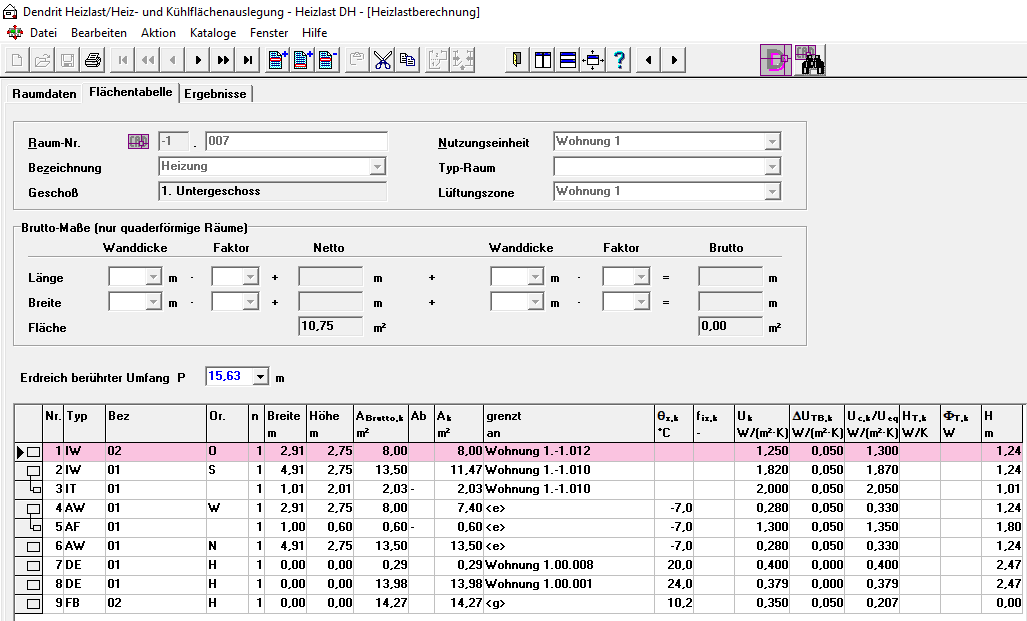

  5. Prüfen Sie die hinterlegten Nutzungseinheiten in den Registerkarten Raumansicht > Raumdaten, Raumansicht > Flächentabelle sowie Raumansicht > Ergebnisse.
  6. Rufen Sie den Befehl Nutzungseinheiten über Aktion > Nutzungseinheiten auf.
    Der Dialog Nutzungseinheiten öffnet sich.
  7. Prüfen Sie im Dialog Nutzungseinheiten die sich einstellende Innentemperatur θunbeh.
Das Tutorial ist abgeschlossen und die Aufgabenstellung wurde umgesetzt.
