Heizlast-/Heizflächenobjekt aus einem Grundriss anzeigen

Ziel dieser Lerneinheit ist es ein angelegtes Heizlast Heizlast-/Heizflächenobjekt aus einer Grundrisszeichnung in der Dendrit Heizlast/Heiz- und Kühlflächenauslegung anzuzeigen und zu überprüfen.

Tabelle 1. Tutorial: Heizlast-/Heizflächenobjekt aus einem Grundriss anzeigen
Schwierigkeitsgrad Einsteiger
Aufgabenstellung
  • Kontrollieren Sie in der Dendrit Heizlast/Heiz- und Kühlflächenauslegung das angelegte Bauteil Außenwand AW aus einer Grundrisszeichnung.
Bereitgestellte Dokumente Projektdatei
  1. Öffnen Sie die bereitgestellte Projektdatei.
    Tipp: Sollten Sie hierfür Hilfe benötigen, schauen Sie doch mal bei unserem Tutorial Projektarchiv öffnen vorbei.
  2. Öffnen Sie die Zeichnung HL EFH.dwg.
    Die Zeichnung und die tabellarische Dendrit Heizlast/Heiz- und Kühlflächenauslegung öffnen sich.
  3. Rufen Sie in der Zeichnung den Befehl Heizlast-/Heizflächenobjekt anzeigen in der Haustechniktoolbar auf.

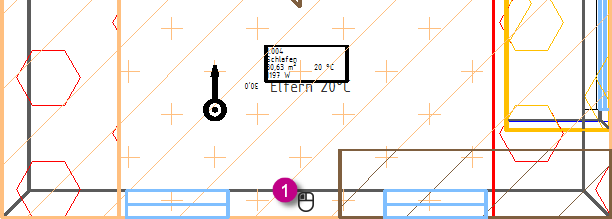

  4. Wählen Sie mit einem im 1. OG die Außenwand aus.
    Die Außenwand wird in der Dendrit Heizlast/Heiz- und Kühlflächenauslegung in der Flächentabelle markiert.
Das Tutorial ist abgeschlossen und die Aufgabenstellung wurde umgesetzt.
