Vorgaben bearbeiten

Ziel dieser Lerneinheit ist es die Registerkarten Optionen zu bearbeiten.

Tabelle 1. Tutorial: Vorgaben bearbeiten
Schwierigkeitsgrad Einsteiger
Aufgabenstellung
  • Bearbeiten Sie die Einstellungen auf der Registerkarte Vorgabe:
    • Kenngrößen des Gebäudes: Abschirmung „normal“
    • Kenngrößen des Gebäudes: Luftdichtheit „Kategorie A (Luftdichtheitsprüfung nach Fertigstellung, hohe Anforderung an Luftdichtheit)“
    • Kenngrößen des Gebäudes: Bauweise „mittelwer/schwer“
    • Wärmebrückenzuschlag „Einhaltung der Planungsdetails nach E DIN 4108 Beiblatt 2:2017-11 oder gleichwertige Ausführung Kategorie A“
    • Kenngrößen zum Gebäudestandort: „48249 Dülmen“ und Außentemperatur (automatisch)“
    • Auslegungsinnentemperatur „Für alle Räume mit Standard-Auslegungsinnentemperaturen rechnen“
Bereitgestellte Dokumente Projektdatei
  1. Öffnen Sie die bereitgestellte Projektdatei.
    Tipp: Sollten Sie hierfür Hilfe benötigen, schauen Sie doch mal bei unserem Tutorial Projektarchiv öffnen vorbei.
  2. Öffnen Sie die Zeichnung HL EFH.dwg.
    Die Zeichnung und die tabellarische Dendrit Heizlast/Heiz- und Kühlflächenauslegung öffnen sich.

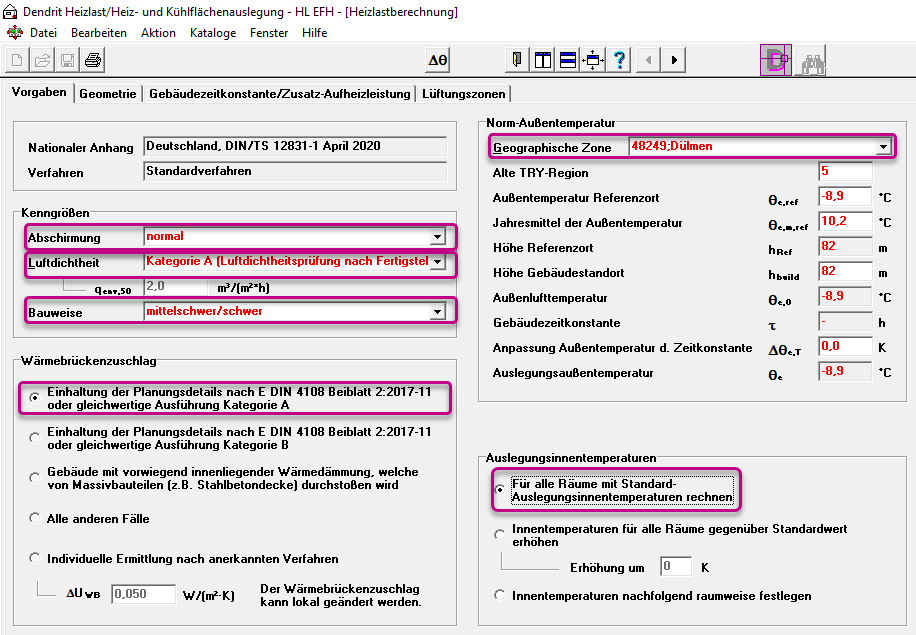

  3. Wechseln Sie im Bereich Gebäudedaten auf die Registerkarte Vorgaben.
  4. Wählen Sie für die Abschirmung aus dem Dropdown-Menü die Einstellung normal aus.
  5. Wählen Sie für die Luftdichtheit Kategorie A (Luftdichtheitsprüfung nach Fertigstellung, hohe Anforderung an Luftdichtheit) aus dem Dropdown-Menü aus.
  6. Wählen Sie für die Bauweise mittelschwer/schwer aus dem Dropdown-Menü aus.
  7. Wählen Sie für den Wärmebrückenzuschlag Einhaltung der Planungsdetails nach E DIN 4108 Beiblatt 2:2017-11 oder gleichwertige Ausführung Kategorie A aus.
  8. Wählen Sie die Geographische Zone über das Dropdown-Menü aus.
    1. Öffnen Sie mit das Dropdown-Menü.
    2. Geben Sie bei geöffneten Dropwdown-Menü Dülmen ein.
    3. Wählen Sie mit einem 48249 Dülmen aus.
      Die Außentemperatur wird entsprechend der geographischen Zone ermittelt.
  9. Aktivieren Sie für die Auslegungsinnentemperaturen das Optionsfeld Für alle Räume mit Standard-Auslegungstemperaturen rechnen.
Das Tutorial ist abgeschlossen und die Aufgabenstellung wurde umgesetzt.
