Komfortzuschlag raumweise vorgeben
Ziel dieser Lerneinheit ist es den Komfortzuschlag raumweise für die Dendrit Heizlast/Heiz- und Kühlflächenauslegung vorzugeben.
| Schwierigkeitsgrad | Einsteiger |
| Aufgabenstellung |
|
| Bereitgestellte Dokumente | Projektdatei |
-
Öffnen Sie die bereitgestellte Projektdatei.
Tipp: Sollten Sie hierfür Hilfe benötigen, schauen Sie doch mal bei unserem Tutorial Projektarchiv öffnen vorbei.
-
Öffnen Sie die Zeichnung HL EFH.dwg.
Die Zeichnung und die tabellarische Dendrit Heizlast/Heiz- und Kühlflächenauslegung öffnen sich.
Änderungen in der Dendrit Heizlast/Heiz- und Kühlflächenauslegung
-
Wechseln Sie in der Dendrit Heizlast/Heiz- und
Kühlflächenauslegung auf .
-

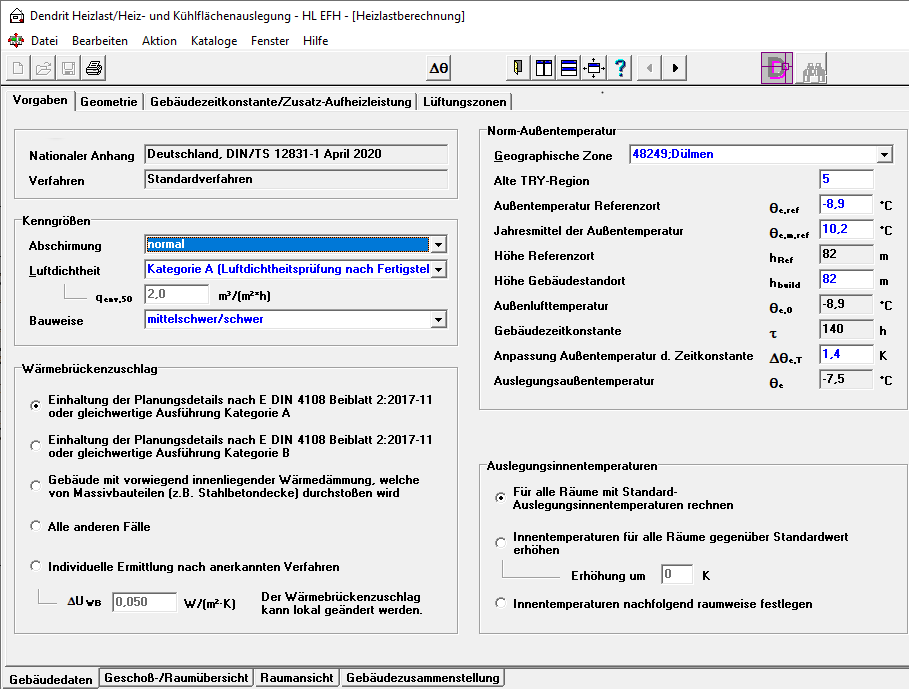

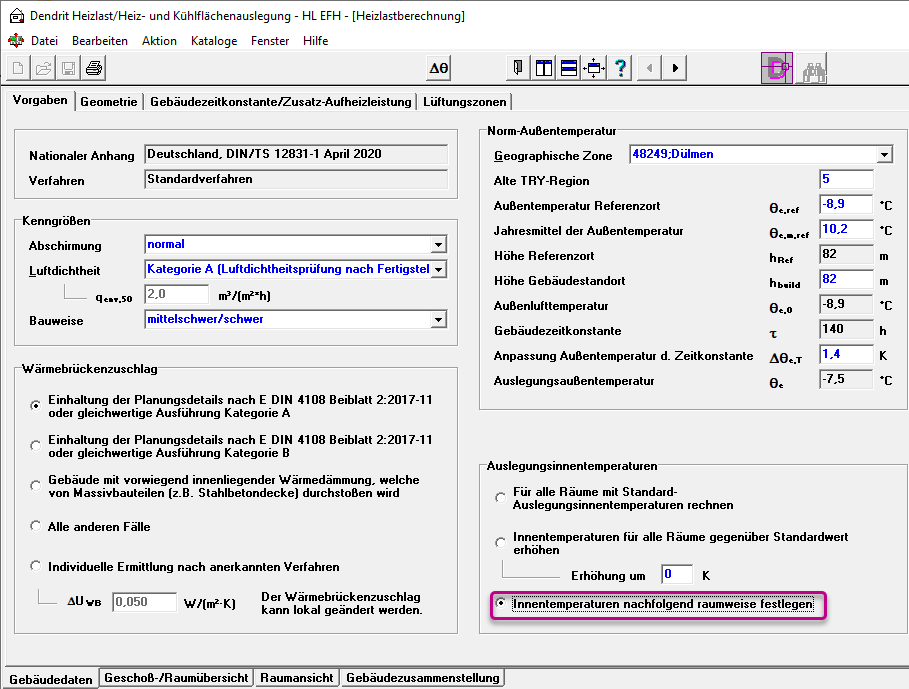

Aktivieren Sie auf der Registerkarte Gebäudedaten die Option Innentemperaturen nachfolgend raumweise festlegen.
Änderungen in der Zeichnung
-

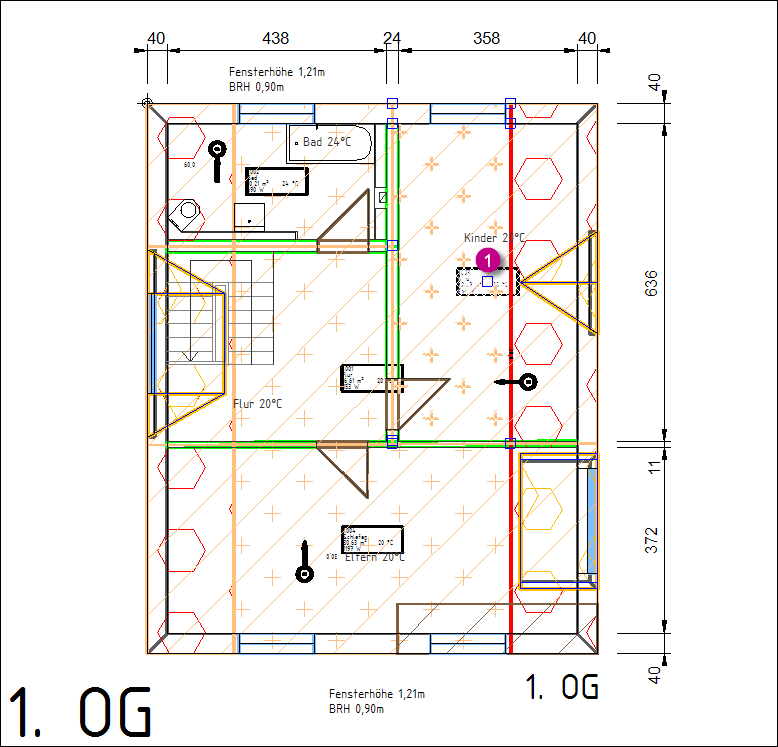

Doppelklicken Sie in der Zeichnung im 1. OG auf den Raumstempel 1.003
Kind.

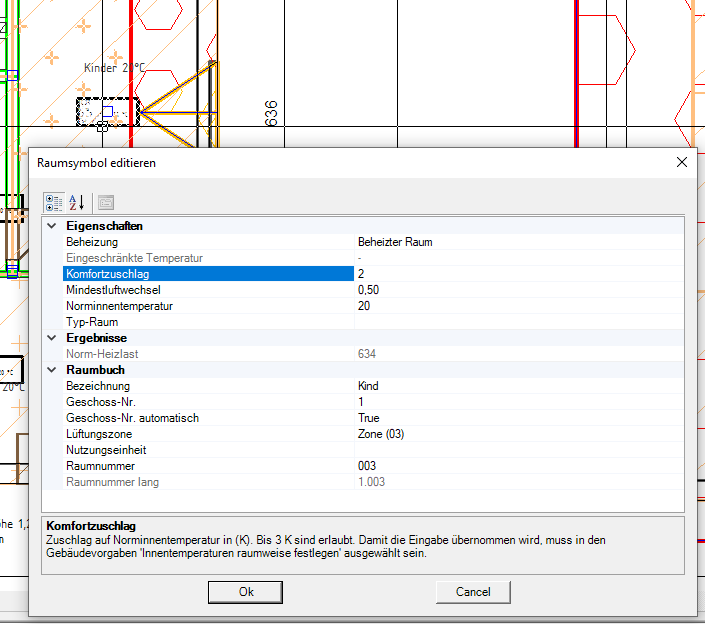

Es öffnet sich das Fenster Raumsymbol editieren. -
Geben Sie in das Eingabefeld Komfortzuschlag einen Zuschlag von 2 ein.
-
Verlassen Sie das Fenster Raumsymbol editieren mit
Ok.

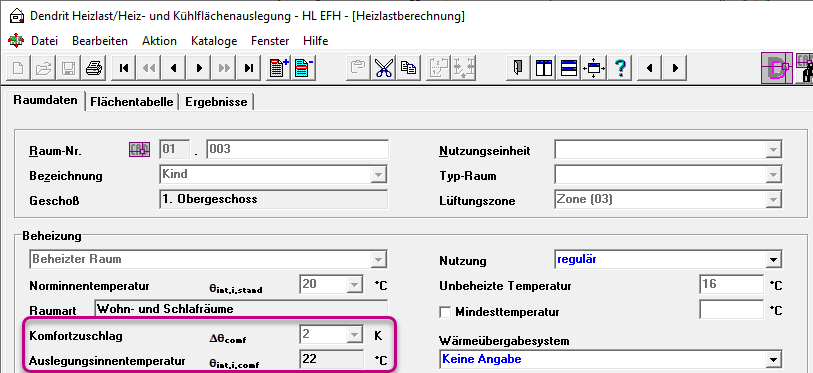

Der Raum 1.003 Kind hat eine um 2 K erhöhte Auslegungsinnentemperatur.
-
Rufen Sie in der Zeichnung den Befehl Raumgeometrie erfassen in der Haustechniktoolbar auf.
Die Änderungen wurden in die Raumstempel und in die Dendrit Heizlast/Heiz- und Kühlflächenauslegung übernommen.
