Komfortzuschlag für alle beheizten Räume vorgeben
Ziel dieser Lerneinheit ist es einen Komfortzuschlag für alle beheizten Räume in der Dendrit Heizlast/Heiz- und Kühlflächenauslegung vorzugeben.
| Schwierigkeitsgrad | Einsteiger |
| Aufgabenstellung |
|
| Bereitgestellte Dokumente | Projektdatei |
-
Öffnen Sie die bereitgestellte Projektdatei.
Tipp: Sollten Sie hierfür Hilfe benötigen, schauen Sie doch mal bei unserem Tutorial Projektarchiv öffnen vorbei.
-
Öffnen Sie die Zeichnung HL EFH.dwg.
Die Zeichnung und die tabellarische Dendrit Heizlast/Heiz- und Kühlflächenauslegung öffnen sich.
Änderungen in der Dendrit Heizlast/Heiz- und Kühlflächenauslegung
-
Wechseln Sie in der Dendrit Heizlast/Heiz- und
Kühlflächenauslegung auf .
-

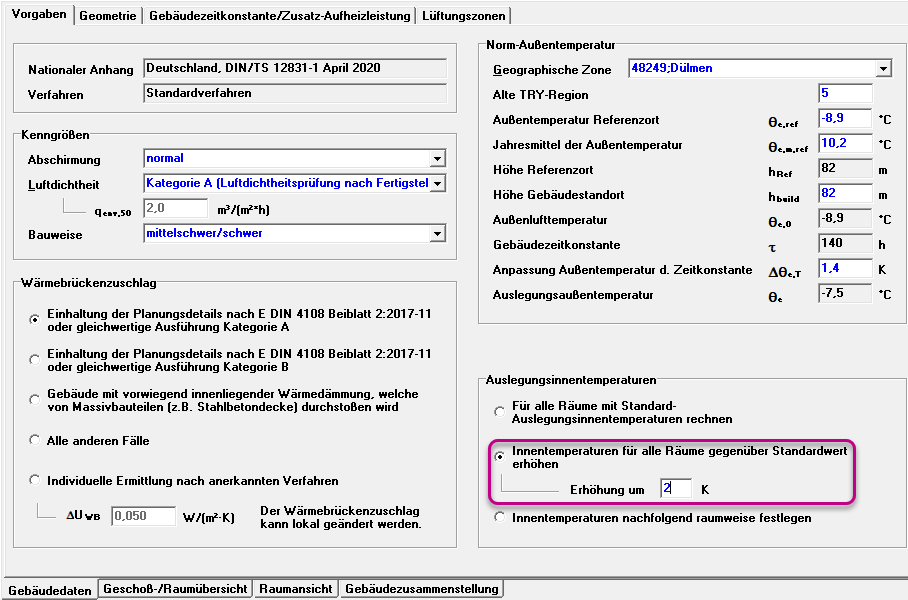

Aktivieren Sie auf der Registerkarte Gebäudedaten die
Option Innentemperaturen für alle Räume gegenüber Standardwert
erhöhen und geben Sie eine Erhöhung um 2
K ein.

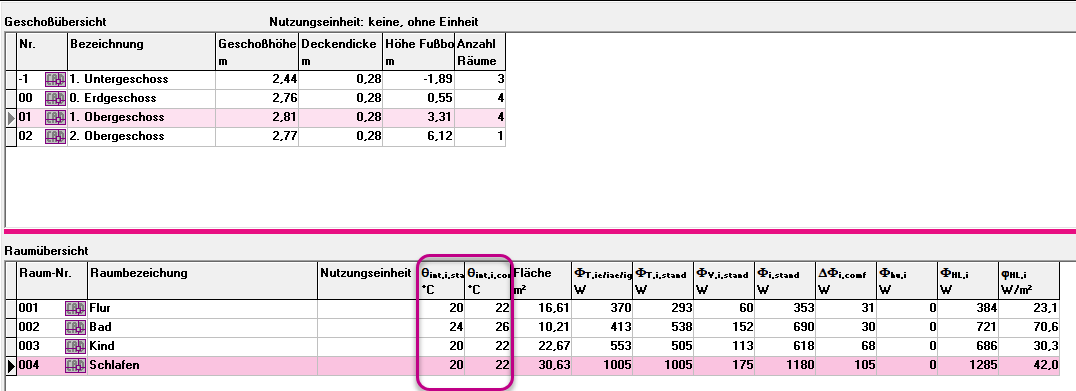

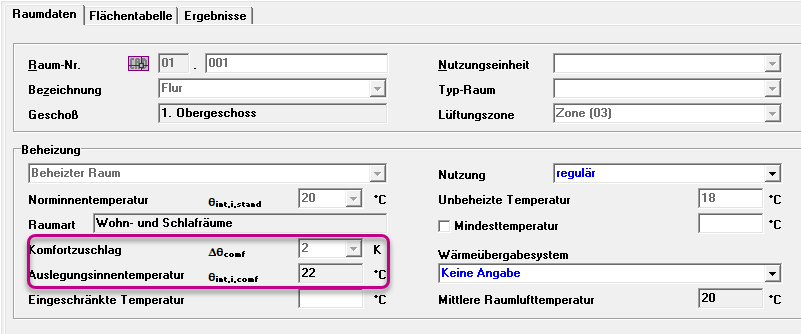

Die Komfortzuschläge wurden für die beheizten Räume übernommen.
-
Rufen Sie in der Zeichnung den Befehl Raumgeometrie erfassen in der Haustechniktoolbar auf.
Die Raumstempel sind in der Zeichnung aktualisiert.
