Außenwand gegen Außenwand erdreichberührt ändern
Ziel dieser Lerneinheit ist es die U-Wert Zuweisung einer Außenwand abzuändern.
| Schwierigkeitsgrad | Einsteiger |
| Aufgabenstellung |
|
| Bereitgestellte Dokumente | Projektdatei |
-
Öffnen Sie die bereitgestellte Projektdatei.
Tipp: Sollten Sie hierfür Hilfe benötigen, schauen Sie doch mal bei unserem Tutorial Projektarchiv öffnen vorbei.
-
Öffnen Sie die Zeichnung HL EFH.dwg.
Die Zeichnung und die tabellarische Dendrit Heizlast/Heiz- und Kühlflächenauslegung öffnen sich.
Änderung in der Grundrisszeichnung
-

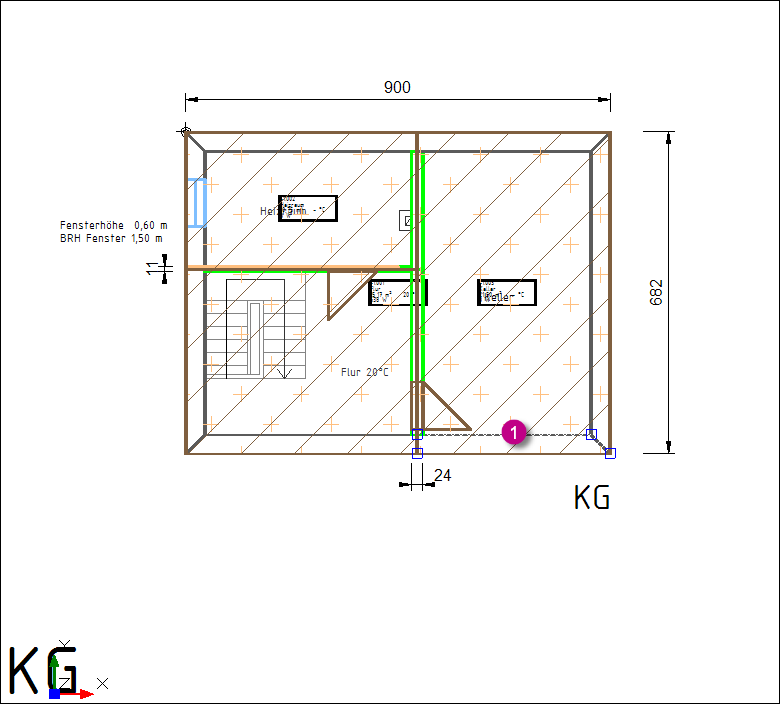

Doppelklicken Sie in der Zeichnung im KG auf die untere rechte Außenwand.
Es öffnet sich das Fenster Bauteil bearbeiten. - Wählen Sie im Dropdown-Menü Bezeichnung die Bezeichnung 02 --> Außenwand erdreichberührt aus.
- Verlassen Sie das Fenster Bauteil bearbeiten mit Ok.
Änderungen an die Dendrit Heizlast/Heiz- und Kühlflächenauslegung
übergeben
-
Rufen Sie in der Zeichnung den Befehl Raumgeometrie erfassen in der Haustechniktoolbar auf.
Die Außenwand wurde in Dendrit Heizlast/Heiz- und Kühlflächenauslegung geändert.
