Fußboden gegen Boden nach außen ändern

Ziel dieser Lerneinheit ist es die U-Wert Zuweisung eines Fußbodenbauteils abzuändern.

Tabelle 1. Tutorial: Fußboden gegen Boden nach außen
Schwierigkeitsgrad Einsteiger
Aufgabenstellung
  • Weisen Sie einem Fußbodenbauteil den U-Wert eines Bodens nach außen hin zu.
Bereitgestellte Dokumente Projektdatei
  1. Öffnen Sie die bereitgestellte Projektdatei.
    Tipp: Sollten Sie hierfür Hilfe benötigen, schauen Sie doch mal bei unserem Tutorial Projektarchiv öffnen vorbei.
  2. Öffnen Sie die Zeichnung HL EFH.dwg.
    Die Zeichnung und die tabellarische Dendrit Heizlast/Heiz- und Kühlflächenauslegung öffnen sich.
Änderung in der Grundrisszeichnung

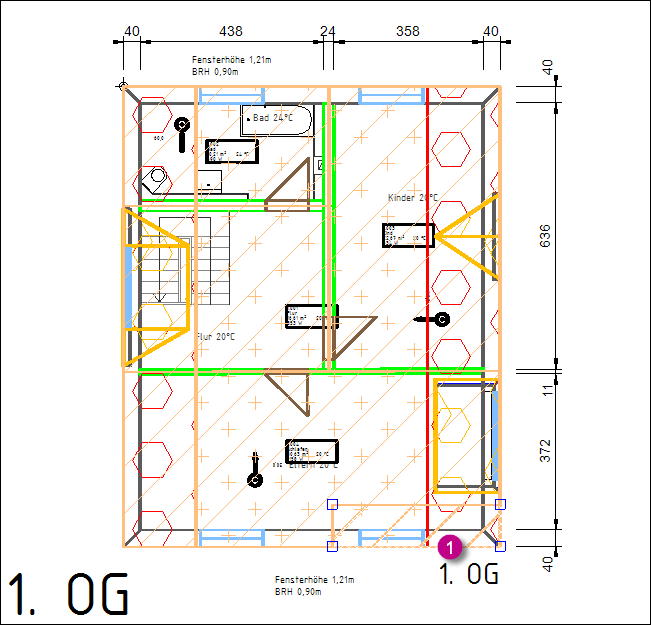

  1. Doppelklicken Sie in der Zeichnung im 1. OG auf das Fußbodenbauteil des Raums „1.004 Schlafen“.
    Es öffnet sich das Fenster Bauteil bearbeiten.
  2. Ändern Sie im Dropdown-Menü Typ den Typ Fußboden zu Boden nach außen.
  3. Wählen Sie im Dropdown-Menü Bezeichnung die Bezeichnung 01 --> Boden nach Außen aus.
  4. Verlassen Sie das Fenster Bauteil bearbeiten mit Ok.

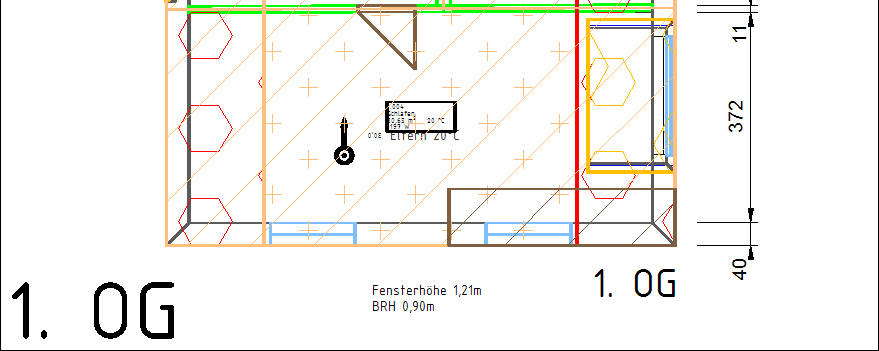

    Der Bauteiltyp und die Bezeichnung wurden in der Grundrisszeichnung geändert.
Änderungen an die Dendrit Heizlast/Heiz- und Kühlflächenauslegung übergeben
  1. Rufen Sie in der Zeichnung den Befehl Raumgeometrie erfassen in der Haustechniktoolbar auf.

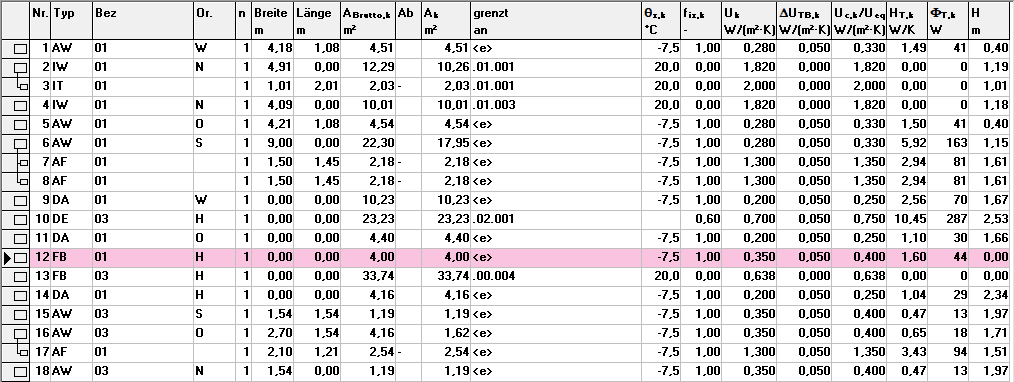

    Die Änderungen wurden in die Dendrit Heizlast/Heiz- und Kühlflächenauslegung übernommen.
Das Tutorial ist abgeschlossen und die Aufgabenstellung wurde umgesetzt.
