Satteldach abgreifen

Ziel dieser Lerneinheit ist es ein Satteldach aus einer hinterlegten Grundrisszeichnung abzugreifen.

Tabelle 1. Tutorial: Satteldach aus einer Zeichnungsreferenz abgreifen
Schwierigkeitsgrad Einsteiger
Aufgabenstellung
  • Erstellen Sie durch Abgreifen zweier Primärdächer ein Satteldach.
  • Weisen Sie den Dachflächen den U-Wert 01 Dach zu.
  • Erstellen Sie die Dachflächen der abgegriffenen Räume im 1.OG.
Bereitgestellte Dokumente Projektdatei
  1. Öffnen Sie die bereitgestellte Projektdatei.
    Tipp: Sollten Sie hierfür Hilfe benötigen, schauen Sie doch mal bei unserem Tutorial Projektarchiv öffnen vorbei.
  2. Öffnen Sie die Zeichnung HL EFH.dwg.
    Die Zeichnung und die tabellarische Dendrit Heizlast/Heiz- und Kühlflächenauslegung öffnen sich.
  3. Rufen Sie in der Zeichnung den Befehl DA abgreifen in der Haustechniktoolbar auf.
    Es öffnet sich in der Haustechniktoolbar das Fenster Dach-/Gaubengeometrie abgreifen - Optionen.
  4. Wählen Sie im Fenster Dach-/Gaubengeometrie abgreifen - Optionen aus dem Dropdown-Menü U-Wert 01 -- Dach aus.
  5. Entnehmen Sie die Firsthöhe und die Dachneigung dem Gebäudeschnitt in der Zeichnung.
Abgreifen des rechten Primärdachs

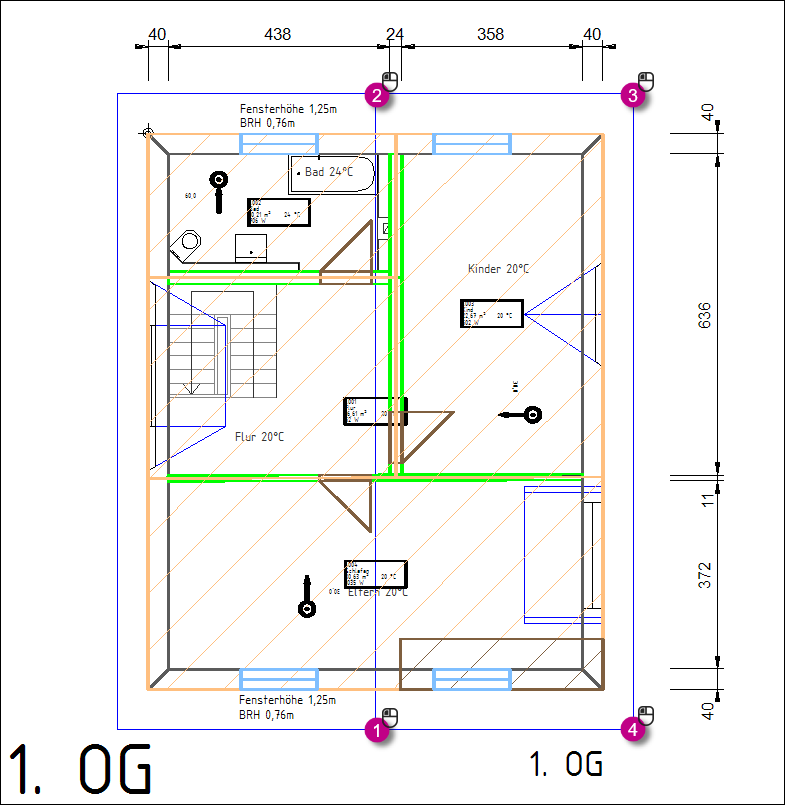

  1. Greifen Sie das rechte Primärdach im 1. OG durch einen entlang der beiden Punkte auf der Firstlinie und der beiden Punkte der Traufseite in der hier aufgezeigten Reihenfolge ab.
    Anmerkung: Die ersten beiden Abgreifpunkte des Primärdachs bilden die horizontale Kippachse, um die sich das Dach neigt. Diese müssen auf der gleichen Höhe liegen (Firsthöhe).
  2. Beenden Sie den Abgreifvorgang mit einem .

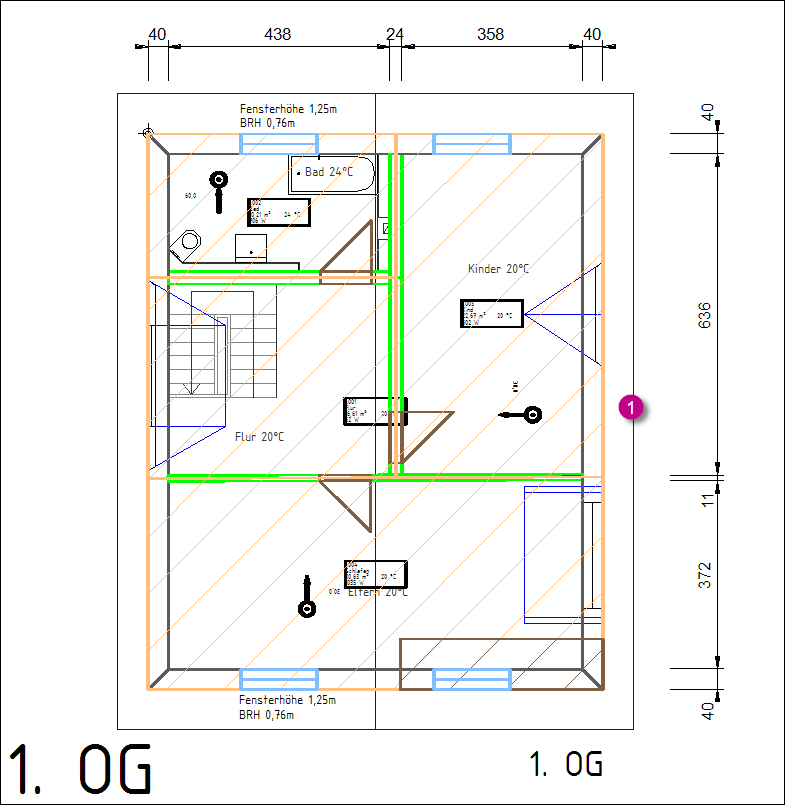

  3. Bestimmen Sie mit einem die Dachneigung. Da sich das Dach vom First zur Traufe neigt, wählen Sie einen Punkt auf der Traufkante mit einem .
    Der Dialog Dach-/Gaubengeometrie bearbeiten öffnet sich.
  4. Definieren Sie im Dialog Dach-/Gaubengeometrie bearbeiten auf der Registerkarte Anhand horizontaler Kippachse die Dachgeometrien.
    1. Geben Sie im Eingabefeld Höhe der Achse um die das Dach/die Gaube gekippt ist die Firsthöhe 7,19 ein.
    2. Geben Sie im Eingabefeld Neigung den Neigungswinkel -34,00 ein.
      Beachten Sie hier das negative Vorzeichen für die Dachneigung.
      Anmerkung: Die Traufhöhe (Eingabefeld Höhe des Punktes zur Bestimmung der Neigung) wird automatisch anhand der zuvor eingegebenen Werte Höhe der Achse um die das Dach/die Gaube gekippt ist und Neigung ermittelt.
    3. Verlassen Sie den Dialog Dach-/Gaubengeometrie bearbeiten mit Ok.

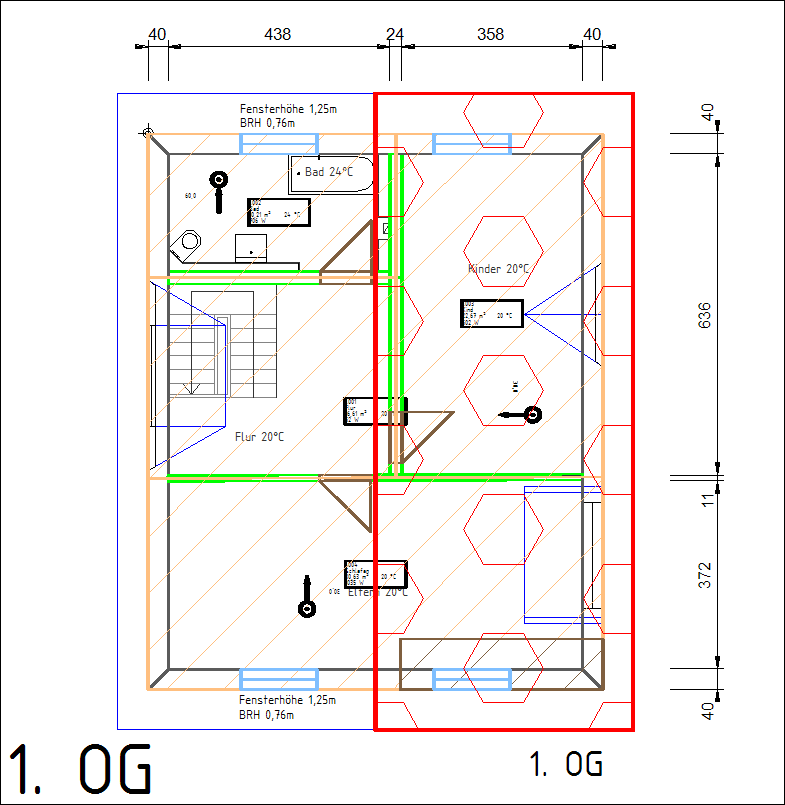

    Das rechte abgegriffene Primärdach ist angelegt.
Abgreifen des linken Primärdachs

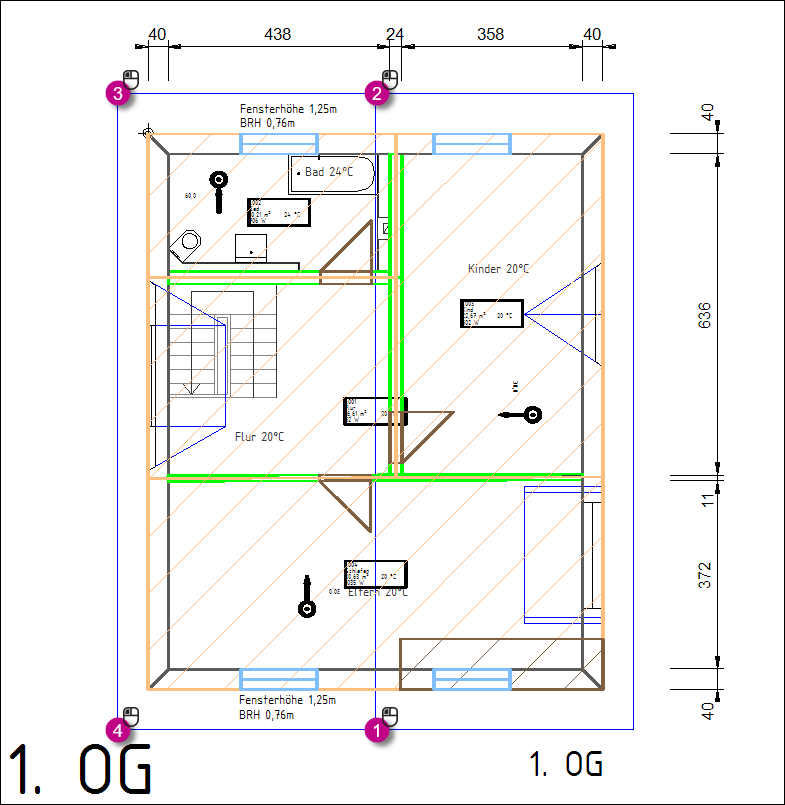

  1. Greifen Sie das linke Primärdach im 1. OG durch einen entlang der beiden Punkte auf der Firstlinie und der beiden Punkte der Traufseite in der hier aufgezeigten Reihenfolge ab.
  2. Beenden Sie den Abgreifvorgang mit einem .

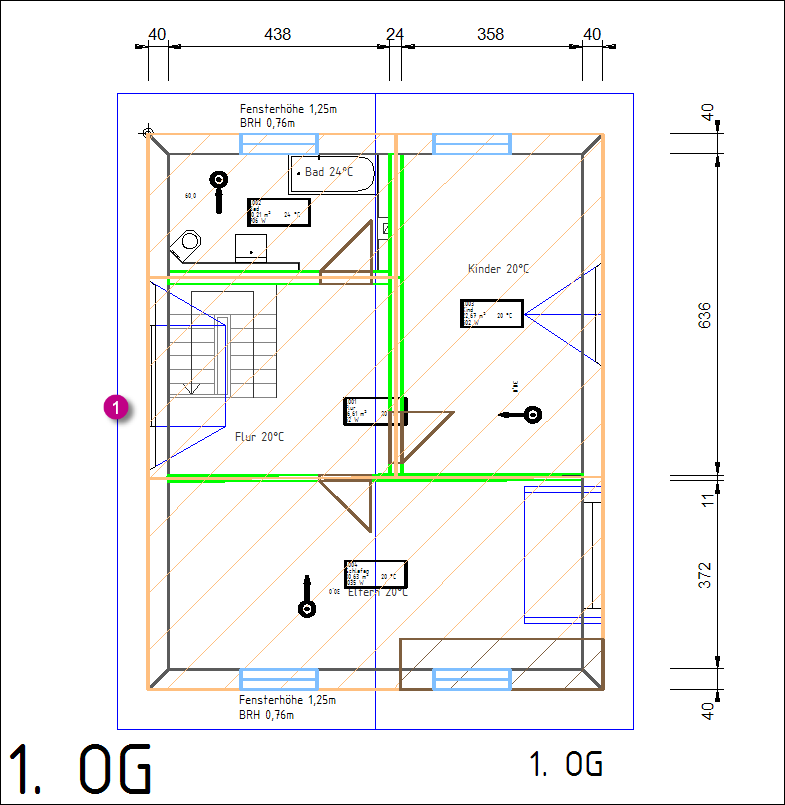

  3. Bestimmen Sie mit einem die Dachneigung. Da sich das Dach vom First zur Traufe neigt, wählen Sie einen Punkt auf der Traufkante mit einem .
    Der Dialog Dach-/Gaubengeometrie bearbeiten öffnet sich.
  4. Definieren Sie im Dialog Dach-/Gaubengeometrie bearbeiten auf der Registerkarte Anhand horizontaler Kippachse die Dachgeometrien.
    1. Geben Sie im Eingabefeld Höhe der Achse um die das Dach/die Gaube gekippt ist die Firsthöhe 7,19 ein.
    2. Geben Sie im Eingabefeld Neigung den Neigungswinkel -34,00 ein.
      Beachten Sie hier das negative Vorzeichen für die Dachneigung.
      Anmerkung: Die Traufhöhe (Eingabefeld Höhe des Punktes zur Bestimmung der Neigung) wird automatisch anhand der zuvor eingegebenen Werte Höhe der Achse um die das Dach/die Gaube gekippt ist und Neigung ermittelt.
    3. Verlassen Sie den Dialog Dach-/Gaubengeometrie bearbeiten mit Ok.

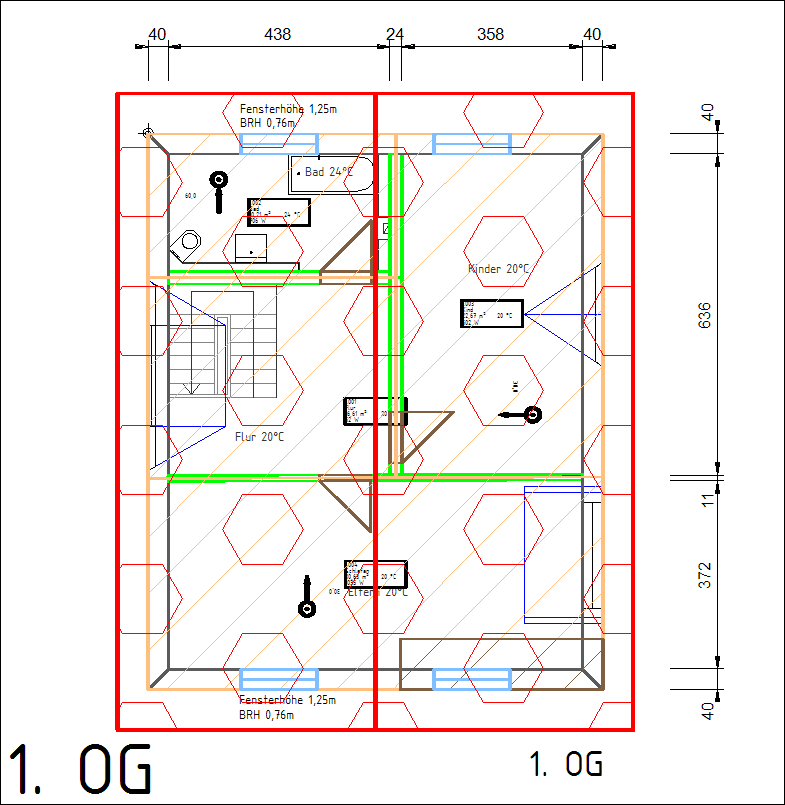

    Das linke abgegriffene Primärdach ist angelegt.
  5. Beenden Sie den Befehl Dach-/Gaubengeometrie abgreifen - Optionen mit einem .
Dachflächen erstellen
  1. Rufen Sie in der Zeichnung den Befehl Decken/Dächer erstellen in der Haustechniktoolbar auf.
    Es öffnet sich in der Haustechniktoolbar das Fenster Decken/Dächer erstellen - Optionen.
  2. Klicken Sie mit einem auf den Etagenrahmen des 1. OGs.
  3. Bestätigen Sie die Auswahl des Etagenrahmens mit Enter.
    Es öffnet sich der Dialog Automatisch erstellte horizontale Bauteile.
  4. Verlassen Sie den Dialog Automatisch erstellte horizontale Bauteile mit Ok.

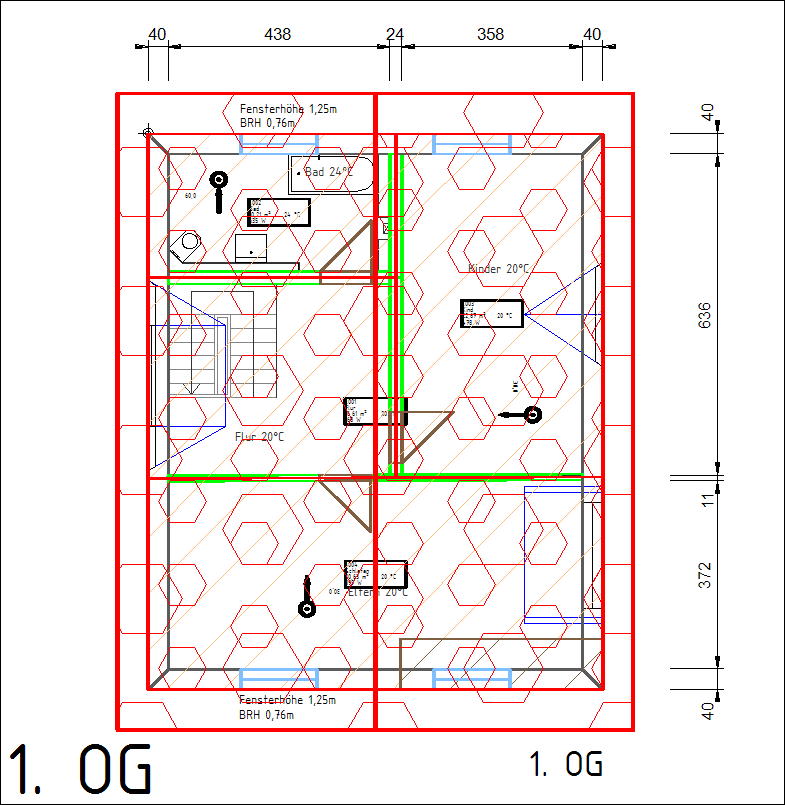

    Die Dachflächen der abgegriffenen Räume im 1. OG sind erstellt.
Überprüfung der Ergebnisse
  1. Rufen Sie den Befehl Raumgeometrie erfassen in der Haustechniktoolbar auf.
    Die Decken und Dachflächen sind erfasst und in der Dendrit Heizlast/Heiz- und Kühlflächenauslegung angelegt.
  2. Rufen Sie in der Zeichnung den Befehl 3D-Modell anzeigen in der Haustechniktoolbar auf.

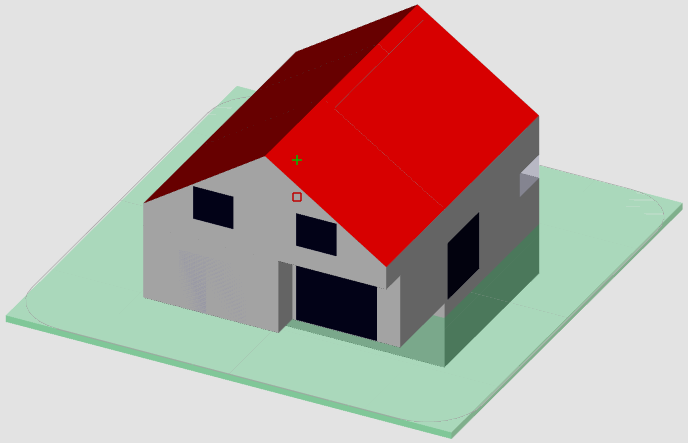

    Das 3D-Modell wird angezeigt.
Das Tutorial ist abgeschlossen und die Aufgabenstellung wurde umgesetzt.
