Satteldach mit Spitzboden abgreifen

Ziel dieser Lerneinheit ist es ein Satteldach mit Spitzboden aus einer hinterlegten Grundrisszeichnung abzugreifen.

Tabelle 1. Tutorial: Satteldach mit Spitzboden aus einer Zeichnungsreferenz abgreifen
Schwierigkeitsgrad Fortgeschritten
Aufgabenstellung

Satteldach/Primärdächer abgreifen

  • Erstellen Sie durch Abgreifen zweier Primärdächer im obersten Geschoss ein Satteldach, welches sich über das 1. OG und 2. OG (Spitzboden) erstreckt.
  • Weisen Sie den Dachflächen den U-Wert 01 Dach zu.
  • Entnehmen Sie die Firsthöhe und Dachneigung des Satteldachs aus dem Gebäudeschnitt.
  • Hinterlegen Sie die entnommene Firsthöhe und Dachneigung des Satteldachs beim Abgreifen der Primärdächer.

Raum im Spitzboden abgreifen

  • Erstellen Sie die Schnittlinie zwischen Dach und Etage im 2. OG.
  • Greifen Sie die Giebelwände mit dem U-Wert des Bauteils 01 - Außenwand ab.
  • Definieren Sie die Raumbegrenzung des Spitzbodens an den Dachseiten über das Setzen einer virtuellen Wand.

Erstellung der Decken- und Dachflächen für das 1. OG und 2. OG

  • Erstellen Sie die Decken- und Dachflächen der abgegriffenen Räume im 1. OG und 2. OG.
  • Für die Geschossdecke ist der U-Wert des Bauteils 03 – Geschossdecke zu hinterlegen.
Bereitgestellte Dokumente Projektdatei
  1. Öffnen Sie die bereitgestellte Projektdatei.
    Tipp: Sollten Sie hierfür Hilfe benötigen, schauen Sie doch mal bei unserem Tutorial Projektarchiv öffnen vorbei.
  2. Öffnen Sie die Zeichnung HL EFH.dwg.
    Die Zeichnung und die tabellarische Dendrit Heizlast/Heiz- und Kühlflächenauslegung öffnen sich.
  3. Rufen Sie in der Zeichnung den Befehl DA abgreifen in der Haustechniktoolbar auf.
    Es öffnet sich in der Haustechniktoolbar das Fenster Dach-/Gaubengeometrie abgreifen - Optionen.
  4. Wählen Sie im Fenster Dach-/Gaubengeometrie abgreifen - Optionen aus dem Dropdown-Menü U-Wert 01 -- Dach aus.
  5. Entnehmen Sie die Firsthöhe und die Dachneigung dem Gebäudeschnitt in der Zeichnung.
Abgreifen des rechten Primärdachs

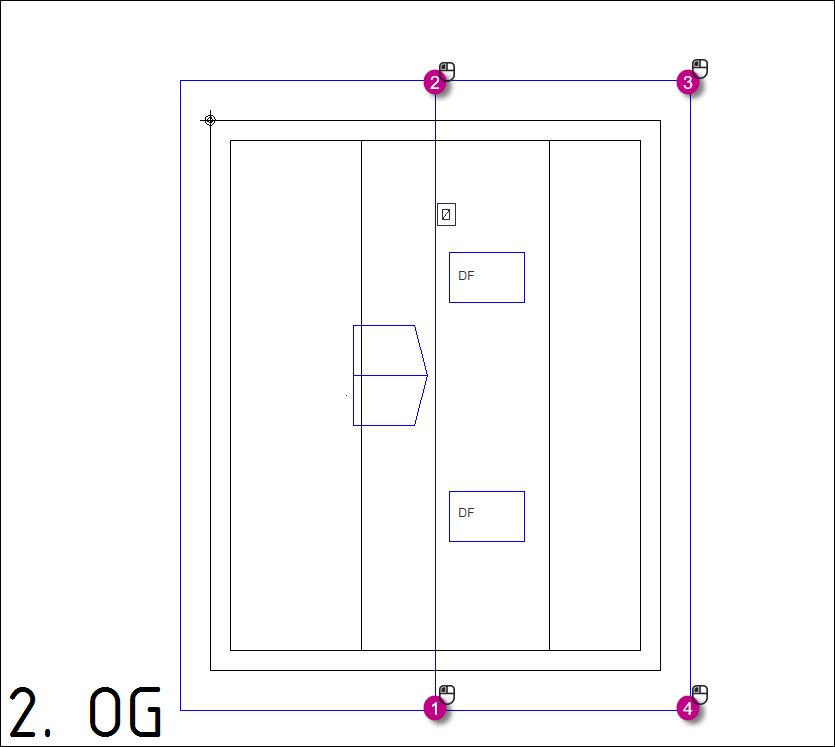

  1. Greifen Sie das rechte Primärdach im 2. OG durch einen entlang der beiden Punkte auf der Firstlinie und der beiden Punkte der Traufseite in der hier aufgezeigten Reihenfolge ab.
    Anmerkung: Die ersten beiden Abgreifpunkte des Primärdachs bilden die horizontale Kippachse, um die sich das Dach neigt. Diese müssen auf der gleichen Höhe liegen (Firsthöhe).
  2. Beenden Sie den Abgreifvorgang mit einem .
  3. Bestimmen Sie mit einem die Dachneigung. Da sich das Dach vom First zur Traufe neigt, wählen Sie einen Punkt auf der Traufkante mit einem .
    Der Dialog Dach-/Gaubengeometrie bearbeiten öffnet sich.
  4. Definieren Sie im Dialog Dach-/Gaubengeometrie bearbeiten auf der Registerkarte Anhand horizontaler Kippachse die Dachgeometrien.
    1. Geben Sie im Eingabefeld Höhe der Achse um die das Dach/die Gaube gekippt ist die Firsthöhe 8,89 ein.
    2. Geben Sie im Eingabefeld Neigung den Neigungswinkel -45,00 ein.
      Beachten Sie hier das negative Vorzeichen für die Dachneigung.
      Anmerkung: Die Traufhöhe (Eingabefeld Höhe des Punktes zur Bestimmung der Neigung) wird automatisch anhand der zuvor eingegebenen Werte Höhe der Achse um die das Dach/die Gaube gekippt ist und Neigung ermittelt.
    3. Verlassen Sie den Dialog Dach-/Gaubengeometrie bearbeiten mit Ok.
    Das rechte abgegriffene Primärdach ist angelegt.
Abgreifen des linken Primärdachs

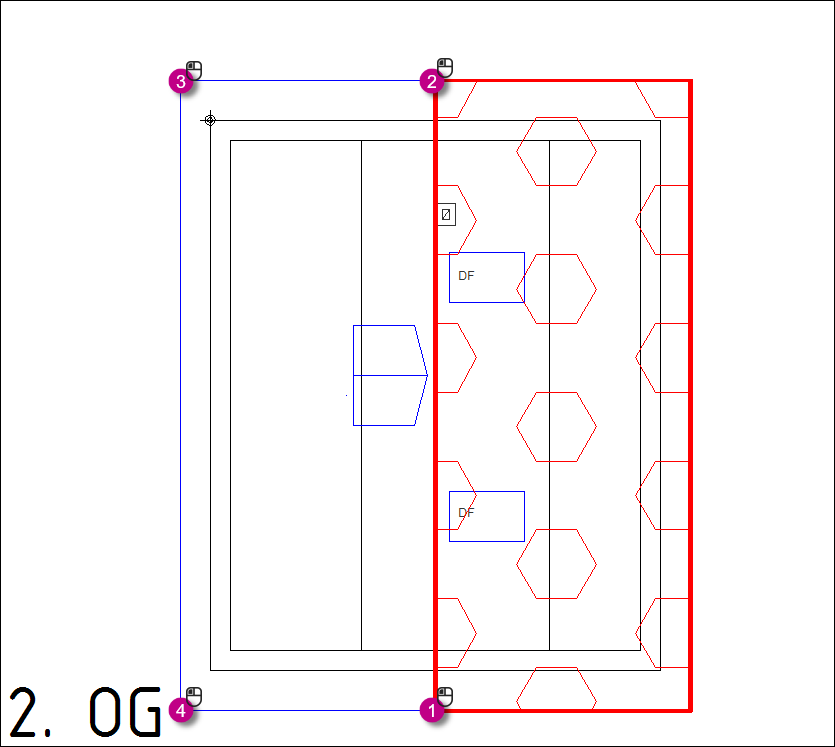

  1. Greifen Sie das linke Primärdach im 2. OG durch einen entlang der beiden Punkte auf der Firstlinie und der beiden Punkte der Traufseite in der hier aufgezeigten Reihenfolge ab.
  2. Beenden Sie den Abgreifvorgang mit einem .

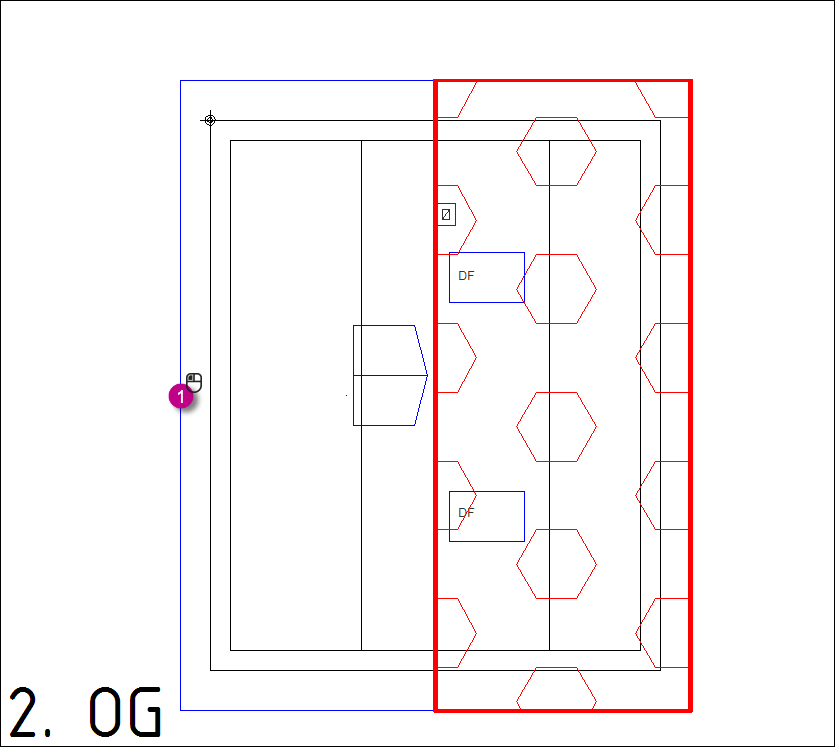

  3. Bestimmen Sie mit einem die Dachneigung. Da sich das Dach vom First zur Traufe neigt, wählen Sie einen Punkt auf der Traufkante mit einem .
    Der Dialog Dach-/Gaubengeometrie bearbeiten öffnet sich.
  4. Definieren Sie im Dialog Dach-/Gaubengeometrie bearbeiten auf der Registerkarte Anhand horizontaler Kippachse die Dachgeometrien.
    1. Geben Sie im Eingabefeld Höhe der Achse um die das Dach/die Gaube gekippt ist die Firsthöhe 8,89 ein.
    2. Geben Sie im Eingabefeld Neigung den Neigungswinkel -45,00 ein.
      Beachten Sie hier das negative Vorzeichen für die Dachneigung.
      Anmerkung: Die Traufhöhe (Eingabefeld Höhe des Punktes zur Bestimmung der Neigung) wird automatisch anhand der zuvor eingegebenen Werte Höhe der Achse um die das Dach/die Gaube gekippt ist und Neigung ermittelt.
    3. Verlassen Sie den Dialog Dach-/Gaubengeometrie bearbeiten mit Ok.

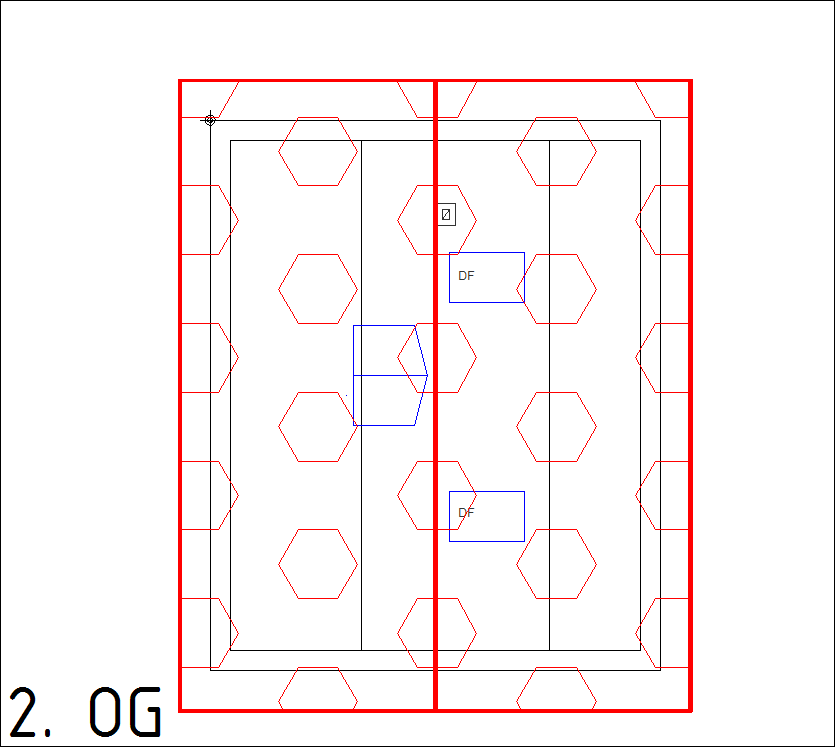

    Das linke abgegriffene Primärdach ist angelegt.
  5. Beenden Sie den Befehl Dach-/Gaubengeometrie abgreifen - Optionen mit einem .
Raum im Spitzboden abgreifen (rechte Konstruktionslinie)
  1. Rufen Sie in der Zeichnung den Befehl Schnittlinie Dach - Etage bilden in der Haustechniktoolbar auf.
    Es öffnet sich in der Haustechniktoolbar das Fenster Decken/Dächer erstellen - Optionen.
  2. Aktivieren Sie im Fenster Schnittlinie Dach - Etage bilden - Optionen das Optionsfeld Oberkante Fußbodenhöhe.

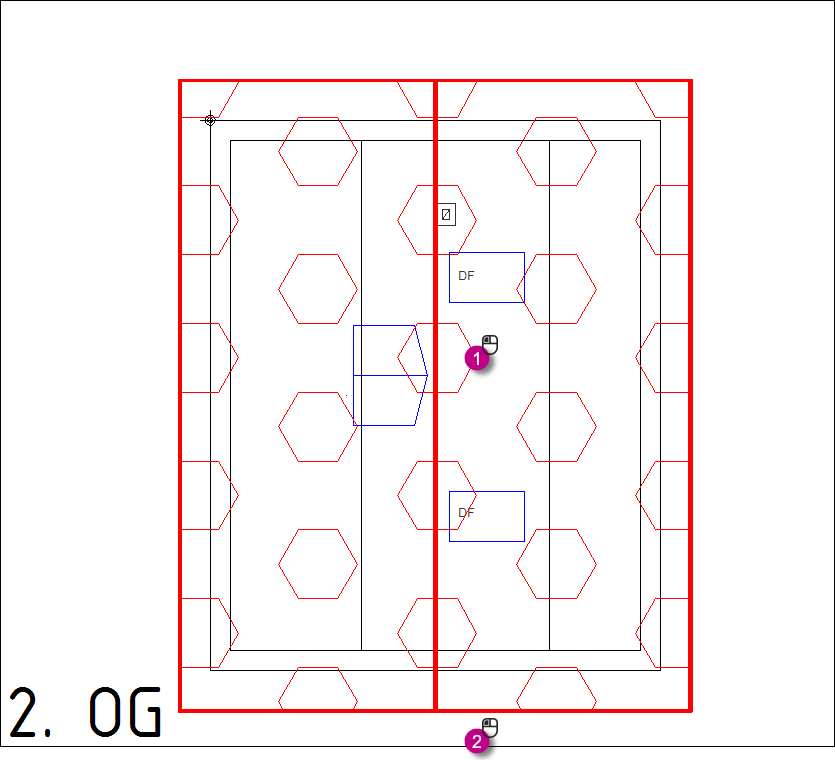

  3. Klicken Sie mit einem auf das rechte Primärdach.
  4. Klicken Sie mit einem auf den Etagenrahmen des 2. OGs.

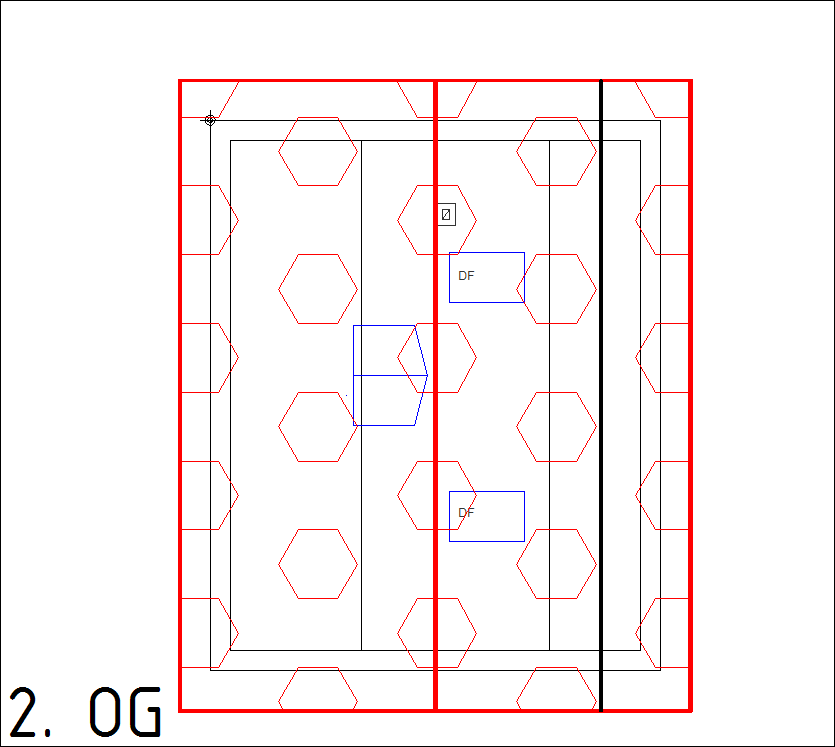

    Die Schnittlinie (Konstruktionslinie) für das rechte Primärdach ist erstellt.
Raum im Spitzboden abgreifen (linke Konstruktionslinie)

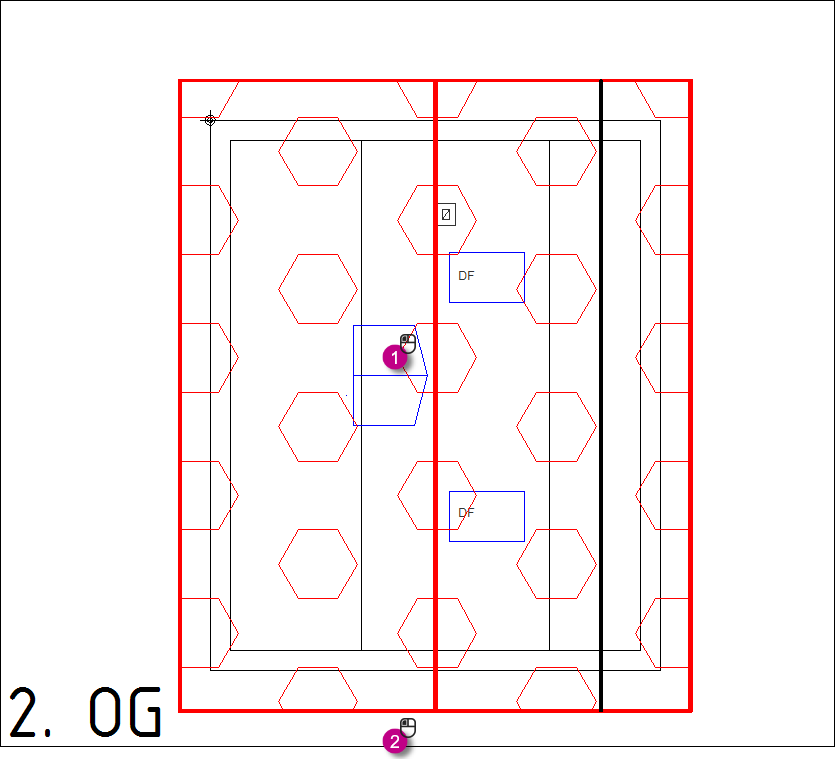

  1. Klicken Sie mit einem auf das linke Primärdach.
  2. Klicken Sie mit einem auf den Etagenrahmen des 2. OGs.

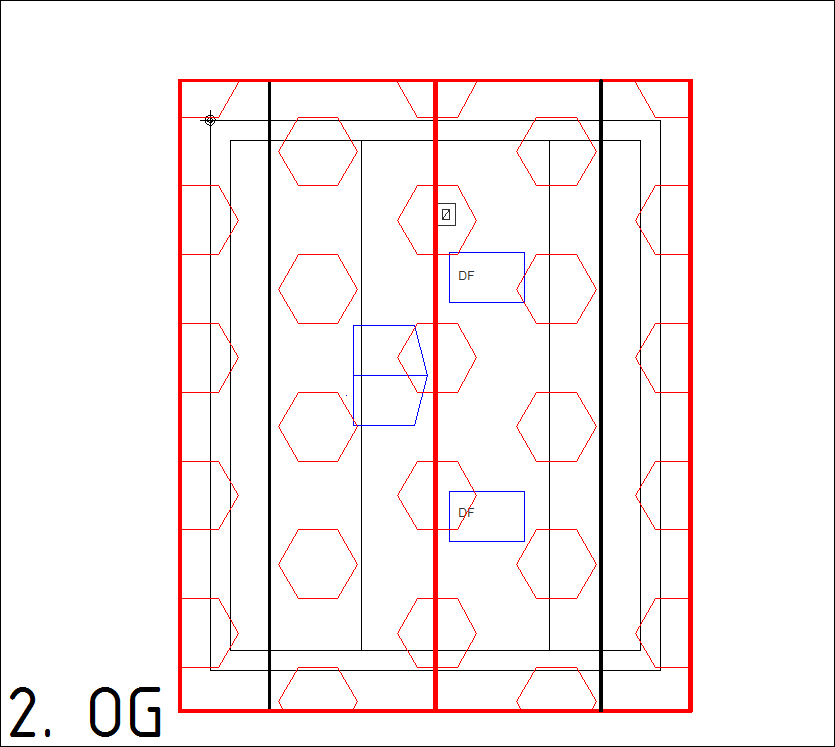

    Die Schnittlinie (Konstruktionslinie) für das linke Primärdach ist erstellt.
  3. Beenden Sie den Befehl Schnittlinie Dach - Etage bilden mit einem .
Obere Giebelwand abgreifen
  1. Rufen Sie in der Zeichnung den Befehl AW abgreifen in der Haustechniktoolbar auf.
    Es öffnet sich in der Haustechniktoolbar das Fenster Wand abgreifen - Optionen.
  2. Aktivieren Sie im Fenster Wand abgreifen - Optionen das Optionsfeld Außen, im Uhrzeigersinn.
  3. Wählen Sie im Fenster Wand abgreifen - Optionen aus dem Dropdown-Menü U-Wert 01 -- Außenwand aus.

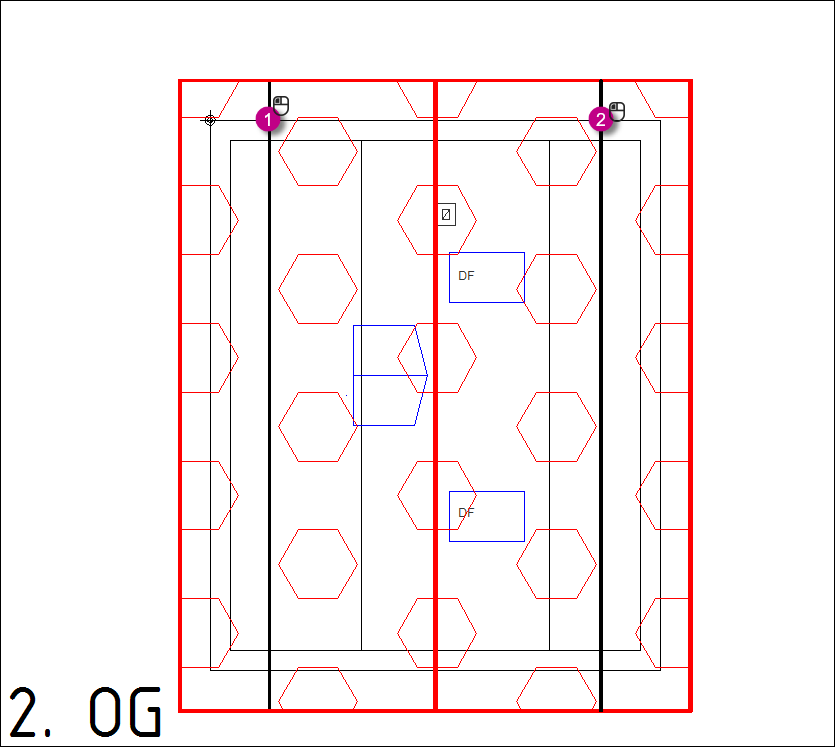

  4. Greifen Sie die obere Giebelwand zwischen den beiden Schnittlinien der Dachflächen über zwei in der hier aufgezeigten Reihenfolge ab.

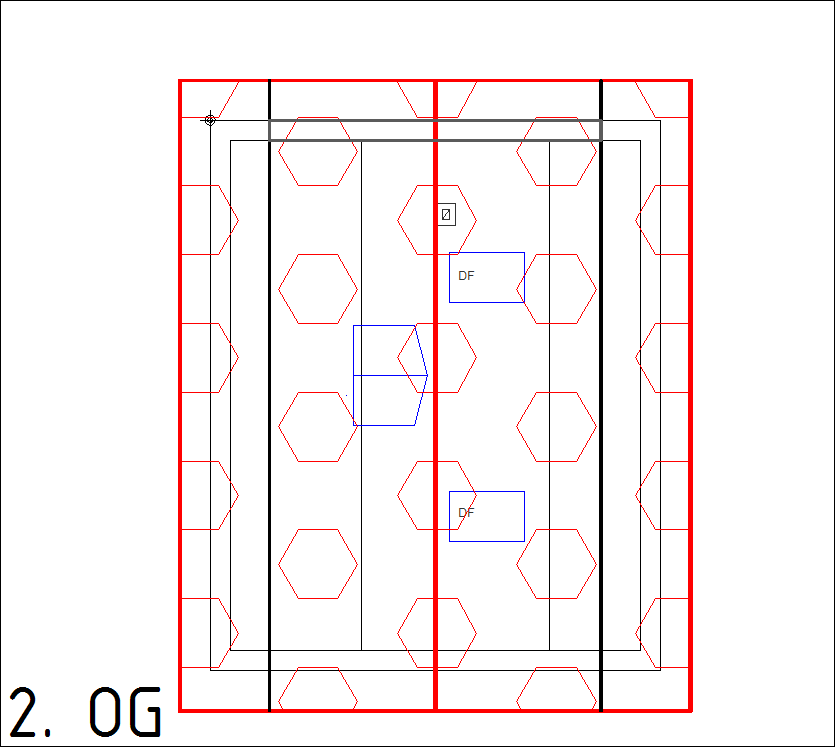

    Die obere Giebelwand ist angelegt.
  5. Beenden Sie den Befehl AW abgreifen mit einem .
Untere Giebelwand abgreifen
  1. Rufen Sie in der Zeichnung den Befehl AW abgreifen in der Haustechniktoolbar auf.
    Es öffnet sich in der Haustechniktoolbar das Fenster Wand abgreifen - Optionen.
  2. Aktivieren Sie im Fenster Wand abgreifen - Optionen das Optionsfeld Außen, im Uhrzeigersinn.
  3. Wählen Sie im Fenster Wand abgreifen - Optionen aus dem Dropdown-Menü U-Wert 01 -- Außenwand aus.

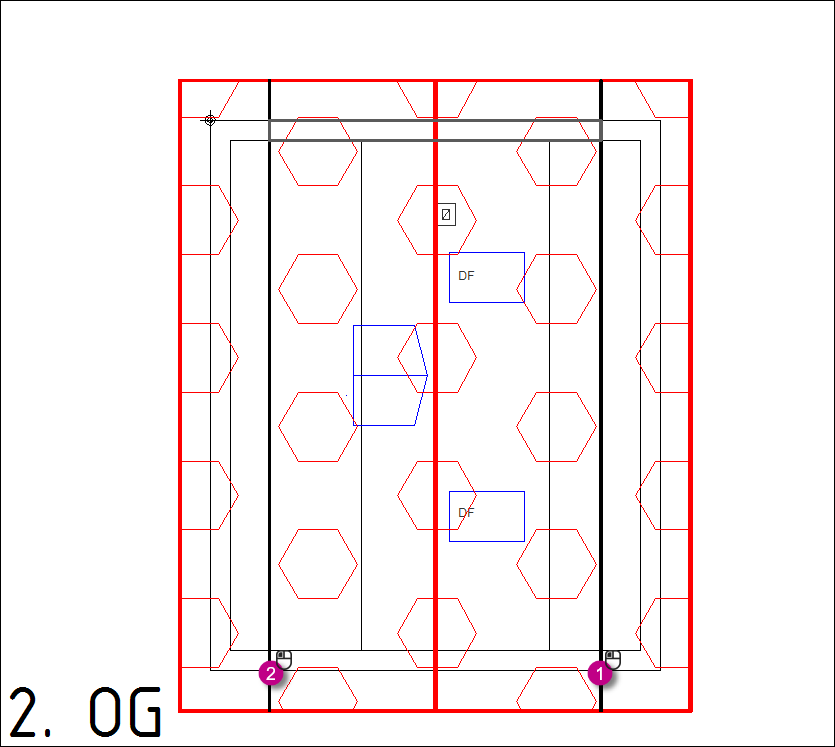

  4. Greifen Sie die untere Giebelwand zwischen den beiden Schnittlinien der Dachflächen über zwei in der hier aufgezeigten Reihenfolge ab.
    Die untere Giebelwand ist angelegt.
  5. Beenden Sie den Befehl AW abgreifen mit einem .
Rechte virtuelle Wand zur Begrenzung des Raums im Spitzboden anlegen
  1. Rufen Sie in der Zeichnung den Befehl WD abgreifen in der Haustechniktoolbar auf.
    Es öffnet sich in der Haustechniktoolbar das Fenster Wand abgreifen - Optionen.

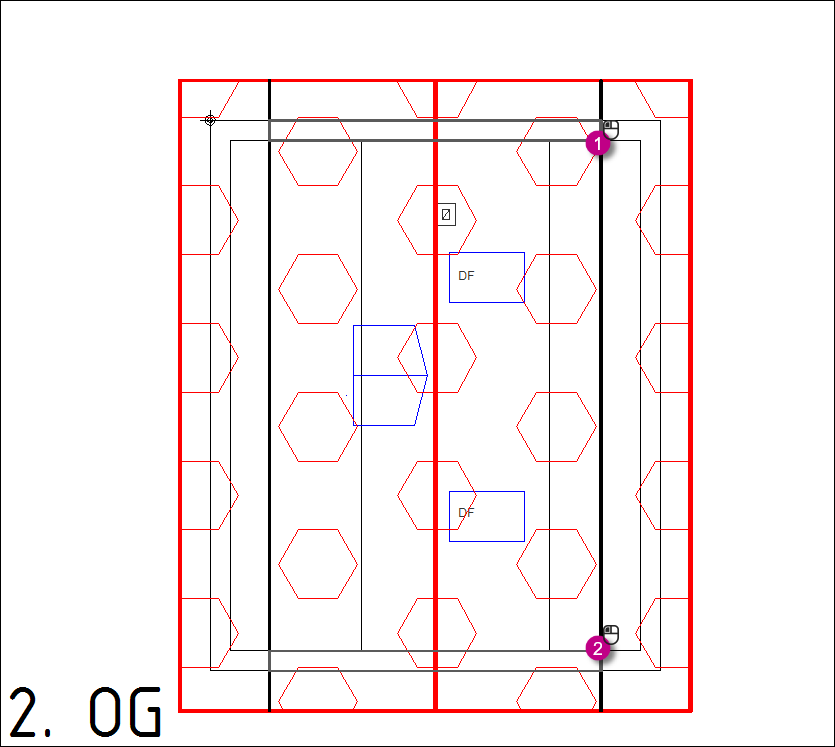

  2. Greifen Sie die rechte virtuelle Wand über zwei auf der Schnittlinie des rechten Primärdachs zwischen den beiden Giebelwänden in der hier aufgezeigten Reihenfolge ab.

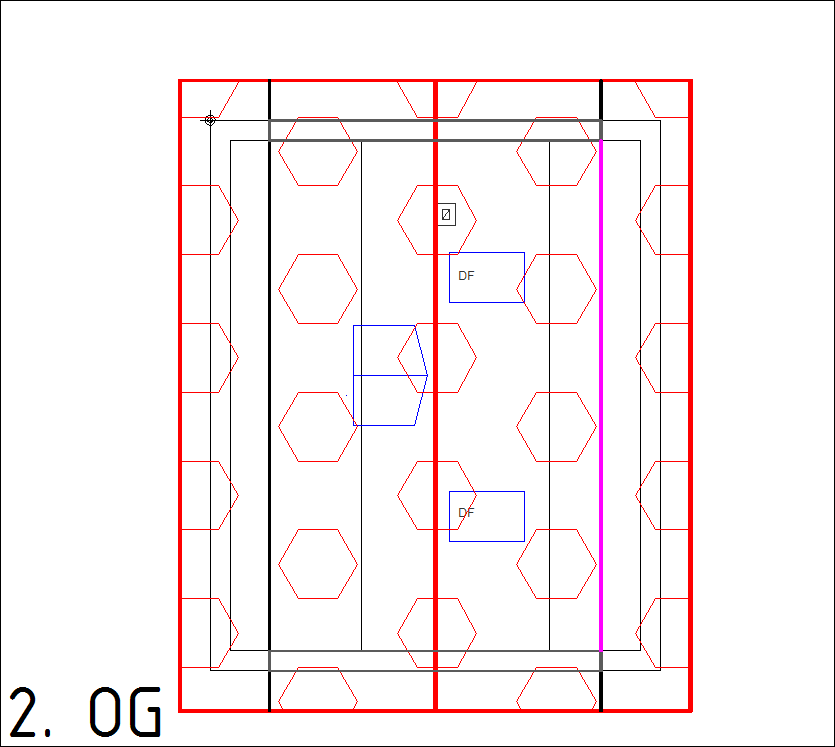

    Die rechte virtuelle Wand ist angelegt.
  3. Beenden Sie den Befehl WD abgreifen mit einem .
Linke virtuelle Wand zur Begrenzung des Raums im Spitzboden anlegen
  1. Rufen Sie in der Zeichnung den Befehl WD abgreifen in der Haustechniktoolbar auf.
    Es öffnet sich in der Haustechniktoolbar das Fenster Wand abgreifen - Optionen.

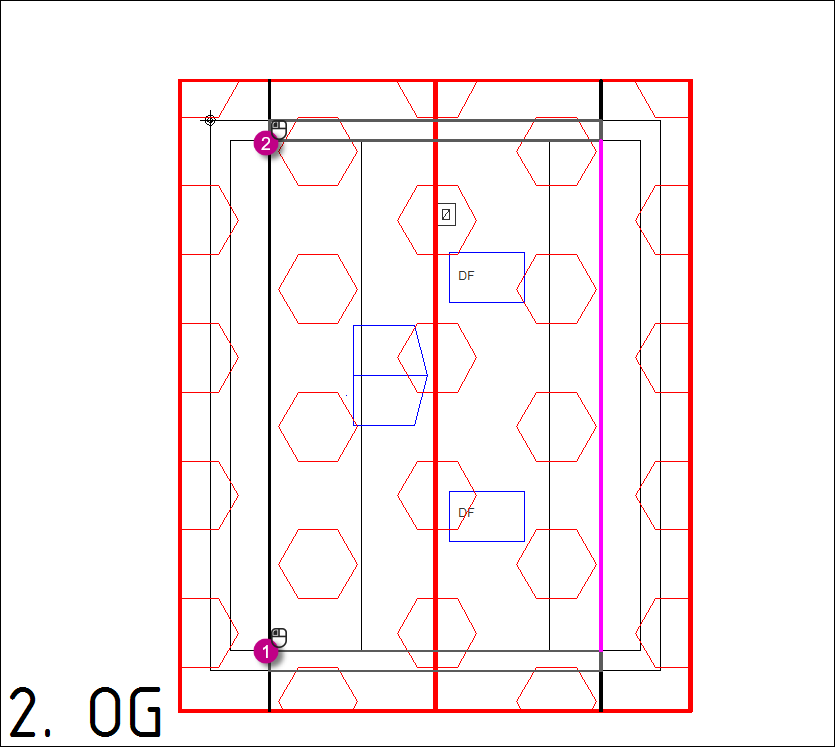

  2. Greifen Sie die linke virtuelle Wand über zwei auf der Schnittlinie des linken Primärdachs zwischen den beiden Giebelwänden in der hier aufgezeigten Reihenfolge ab.

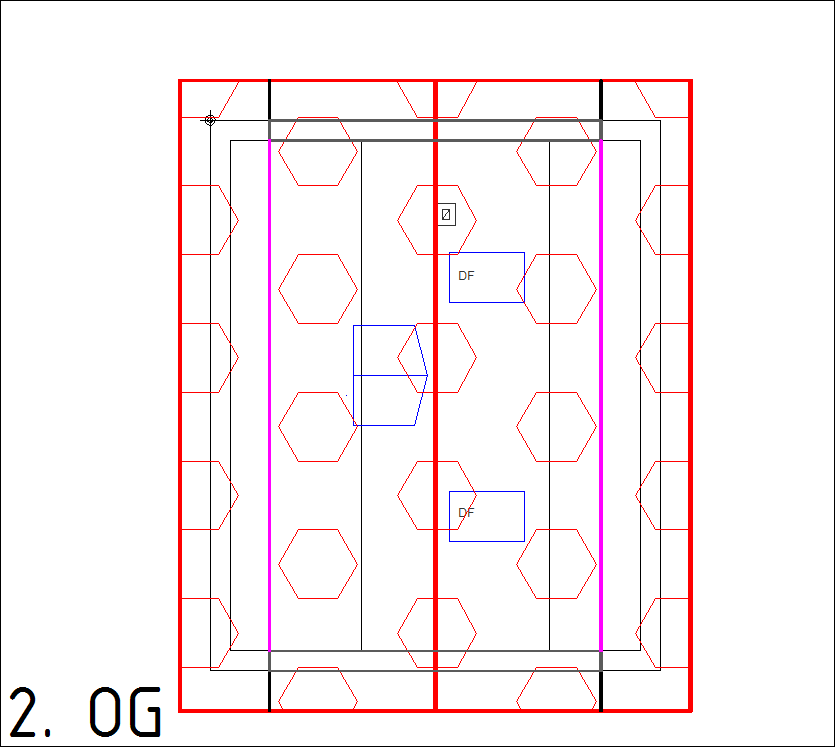

    Die rechte virtuelle Wand ist angelegt.
  3. Beenden Sie den Befehl WD abgreifen mit einem .
Dachflächen erstellen
  1. Rufen Sie in der Zeichnung den Befehl Decken/Dächer erstellen in der Haustechniktoolbar auf.
    Es öffnet sich in der Haustechniktoolbar das Fenster Decken/Dächer erstellen - Optionen.
  2. Klicken Sie mit einem auf den Etagenrahmen des 1. OGs und des 2. OGs.
  3. Bestätigen Sie die Auswahl der Etagenrahmen mit Enter.
    Es öffnet sich der Dialog Automatisch erstellte horizontale Bauteile.
  4. Wählen Sie im Dialog Automatisch erstellte horizontale Bauteile unter Eigenschaften > Decke aus den Dropdown-Menü 03 Geschoßdecke aus.
  5. Verlassen Sie den Dialog Automatisch erstellte horizontale Bauteile mit Ok.

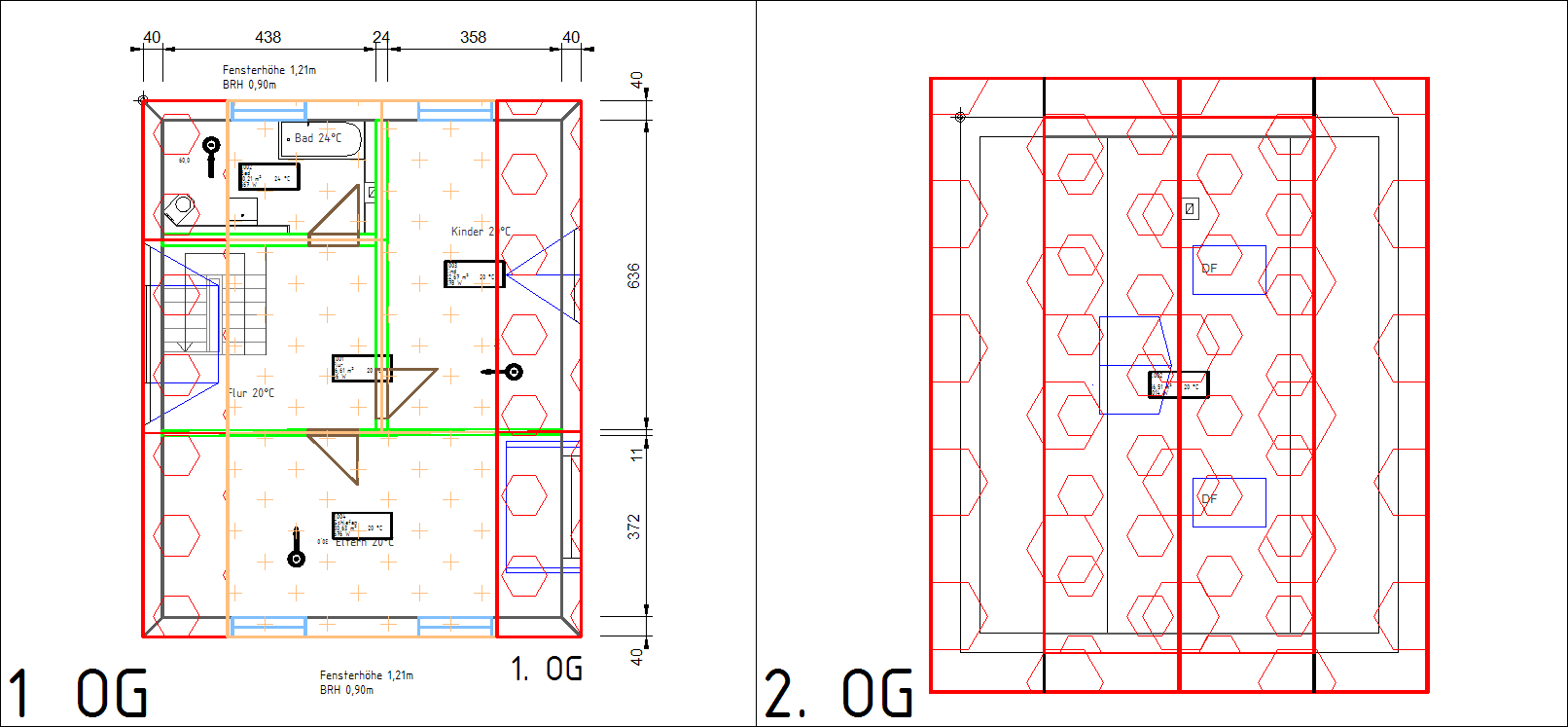

    Die Decken und Dachflächen der abgegriffenen Räume im 1. OG und 2. OG sind erstellt.
  6. Doppelklicken Sie auf den Raumstempel im 2. OG.
    Der Dialog Raumsymbol editieren öffnet sich.
  7. Geben Sie in das Eingabefeld Bezeichnung unter Raumbuch die Bezeichnung Spitzboden ein.
  8. Verlassen Sie den Dialog Raumsymbol editieren mit Ok.
Überprüfung der Ergebnisse
  1. Rufen Sie den Befehl Raumgeometrie erfassen in der Haustechniktoolbar auf.
    Die Decken und Dachflächen sind erfasst und in der Dendrit Heizlast/Heiz- und Kühlflächenauslegung angelegt.
  2. Wechseln Sie in der Dendrit Heizlast/Heiz- und Kühlflächenauslegung auf die Registerkarte Geschoß-/Raumübersicht und wählen Sie das 2. Obergeschoss aus.

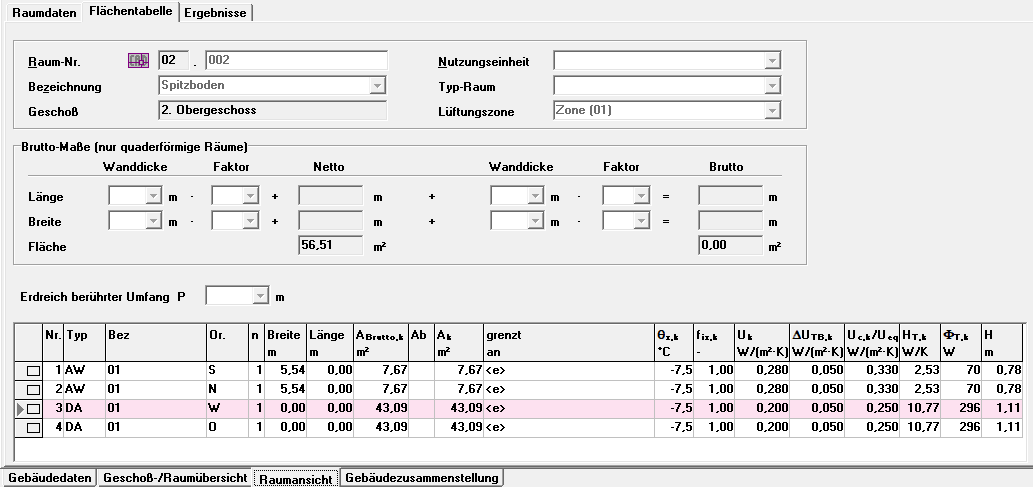

  3. Wechseln Sie in der Dendrit Heizlast/Heiz- und Kühlflächenauslegung auf die Registerkarte Raumansicht > Flächentabelle.

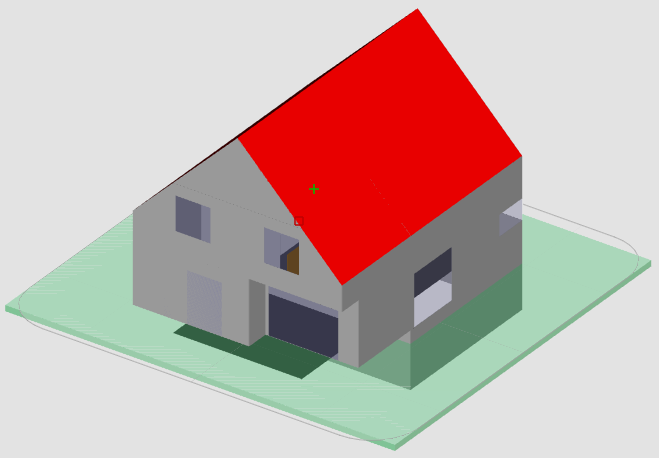

  4. Rufen Sie in der Zeichnung den Befehl 3D-Modell anzeigen in der Haustechniktoolbar auf.
    Das 3D-Modell wird angezeigt.
Das Tutorial ist abgeschlossen und die Aufgabenstellung wurde umgesetzt.
