Lüftungszone anlegen

Tabelle 1. Tutorial: Lüftungszone anlegen
Schwierigkeitsgrad	Fortgeschritten
Aufgabenstellung	Hinterlegen Sie über die Einstellung der Innentüren die Überströmung für alle Innentüren dieser Wohnung. Die Vorgaben der Zu- und Abluftvolumenströme sollen über die Innentürüberströmung in der Zeichnung erfolgen. Im Raum „Wohnung 1.0.004/Wohnküche“ soll ein Zuluftvolumenstrom von 60 m³/h definiert werden. Im Raum „Wohnung 1.0.005/Büro“ soll ein Zuluftvolumenstrom von 30 m³/h definiert werden. Im Raum „Wohnung 1.0.004/Wohnküche“ soll ein Abluftvolumenstrom von 30 m³/h definiert werden. Im Raum „Wohnung 1.0.001/Bad“ soll ein Abluftvolumenstrom von 60 m³/h definiert werden. Legen Sie eine mechanische Lüftungszone mit der Bezeichnung `EG Wohnung 1` an. Hinterlegen Sie der Lüftungszone die Luftdichtheit der „Kategorie A (Luftdichtheitsprüfung nach Fertigstellung, hohe Anforderung an Luftdichtheit)". Der Wirkungsgrad der Wärmerückgewinnung soll 80 % betragen. Die Zulufttemperatur soll nach dem vorgegebenen Wirkungsgrad automatisch ermittelt werden. Überprüfen Sie die sich in der Lüftungszone befindlichen Räume in der Zeichnung. Lassen Sie sich die Berechnungsergebnisse der Lüftungszone in der Zeichnung anzeigen.
Bereitgestellte Dokumente	Projektdatei

Öffnen Sie die bereitgestellte Projektdatei.
Tipp: Sollten Sie hierfür Hilfe benötigen, schauen Sie doch mal bei unserem Tutorial Projektarchiv öffnen vorbei.
Öffnen Sie die Zeichnung Heizlast DH.
Die Zeichnung und die tabellarische Dendrit Heizlast/Heiz- und Kühlflächenauslegung öffnen sich.

Überströmungen der Innentüren in der Zeichnung definieren

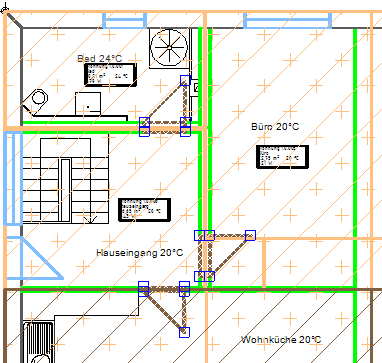

Selektieren Sie mit einem im EG die drei Innentüren.

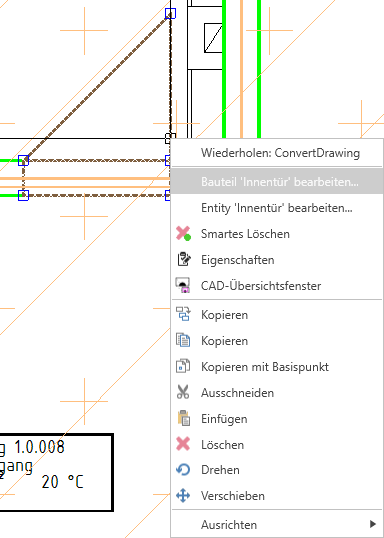

Rufen Sie bei bestehender Selektion der Innentüren mit einem auf einer der Innentür das Kontextmenü auf.
Der Dialog Bauteile bearbeiten öffnet sich.
Wechseln Sie im Dialog Bauteile bearbeiten auf die Registerkarte Angrenzender Raum.
Aktivieren Sie das Kontrollkästchen Überströmung erlauben und verlassen Sie den Dialog Bauteile bearbeiten mit Ok.
Es öffnet sich ein Abfragedialog zur Bestätigung des Zulassens der Überströmungen für die Innentüren.
Verlassen Sie den Abfragedialog durch eine Bestätigung mit Ja.

Setzen der Zuluftsymbole in der Zeichnung

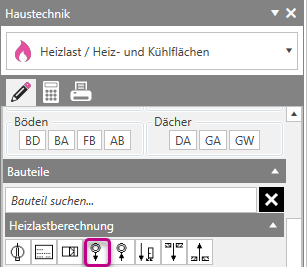

Wählen Sie in der Haustechniktoolbar das Symbol Zuluft.
Das Symbol hängt am Fadenkreuz.
Platzieren Sie das Zuluftsymbol mit einem im EG in dem Raum „Wohnküche/Wohnung 1.0.004".
Der Dialog Zuluftsymbol editieren öffnet sich.
Geben Sie für den Zuluftvolumenstrom 60,0 m³/h ein und verlassen Sie den Dialog Zuluftsymbol editieren mit Ok.
Ein weiteres Zuluftsymbol hängt am Fadenkreuz.

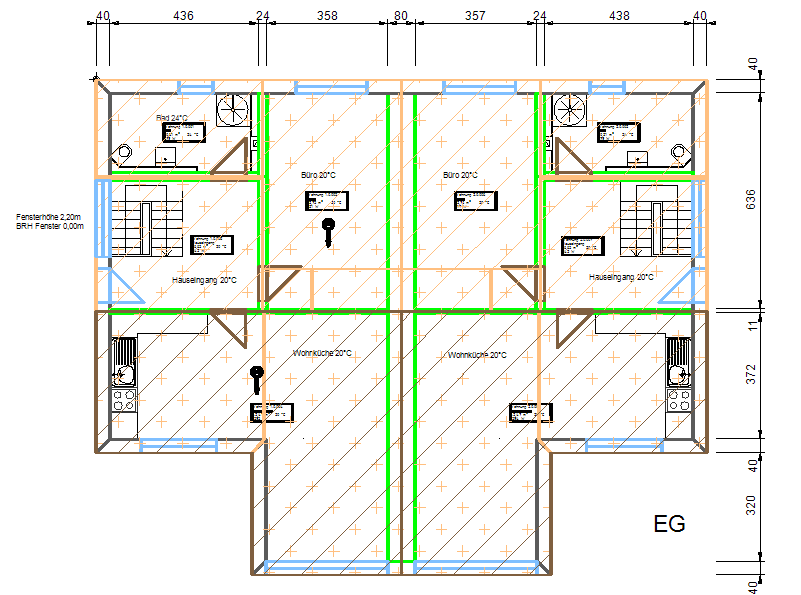

Platzieren Sie das zweite Zuluftsymbol mit einem im EG in dem Raum „Büro/Wohnung 1.0.005".
Der Dialog Zuluftsymbol editieren öffnet sich.
Geben Sie für den Zuluftvolumenstrom 30,0 m³/h ein und verlassen Sie den Dialog Zuluftsymbol editieren mit Ok.
Ein weiteres Zuluftsymbol hängt am Fadenkreuz.
Beenden Sie die Platzierungsroutine mit einem .

Setzen der Abluftsymbole in der Zeichnung

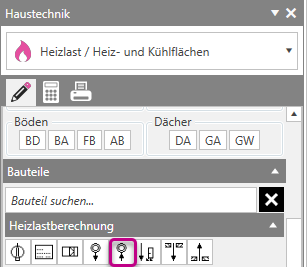

Wählen Sie in der Haustechniktoolbar das Symbol Abluft.
Das Symbol hängt am Fadenkreuz.
Platzieren Sie das Abluftsymbol mit einem im EG in dem Raum „Wohnküche/Wohnung 1.0.004".
Der Dialog Abluftsymbol editieren öffnet sich.
Geben Sie für den Abluftvolumenstrom 30,0 m³/h ein und verlassen Sie den Dialog Abluftsymbol editieren mit Ok.
Ein weiteres Abluftsymbol hängt am Fadenkreuz.

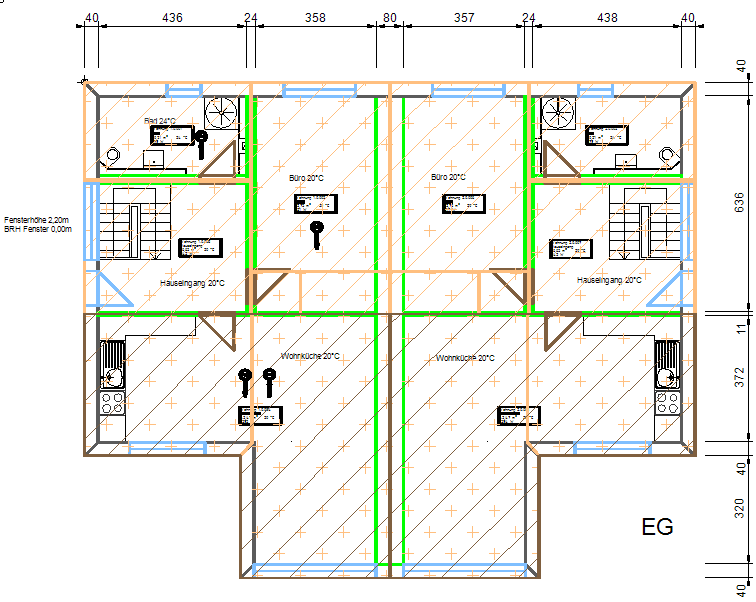

Platzieren Sie das zweite Abluftsymbol mit einem im EG in dem Raum „Bad/Wohnung 1.0.001".
Der Dialog Abluftsymbol editieren öffnet sich.
Geben Sie für den Abluftvolumenstrom 60,0 m³/h ein und verlassen Sie den Dialog Abluftsymbol editieren mit Ok.
Ein weiteres Abluftsymbol hängt am Fadenkreuz.
Beenden Sie die Platzierungsroutine mit einem .
Rufen Sie den Befehl Raumgeometrie erfassen in der Haustechniktoolbar auf.

Wechsel zur Dendrit Heizlast/Heiz- und Kühlflächenauslegung

Rufen Sie die Registerkarte Gebäudedaten > Lüftungszonen auf.

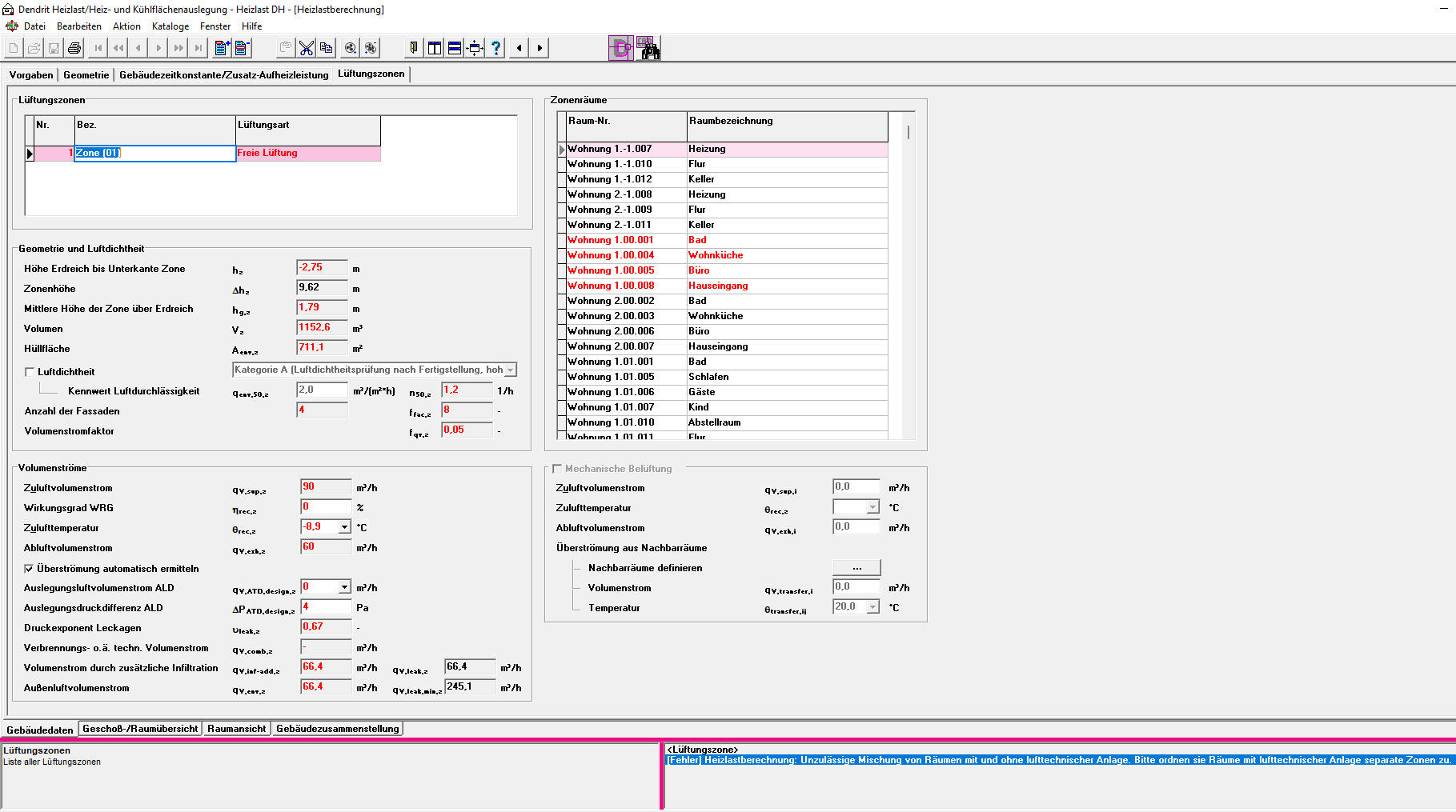

Es werden aufgrund der zeichnerischen Ergänzungen in der Zeichnung Fehlermeldungen in dem Ergebnis der Lüftungszone angezeigt.

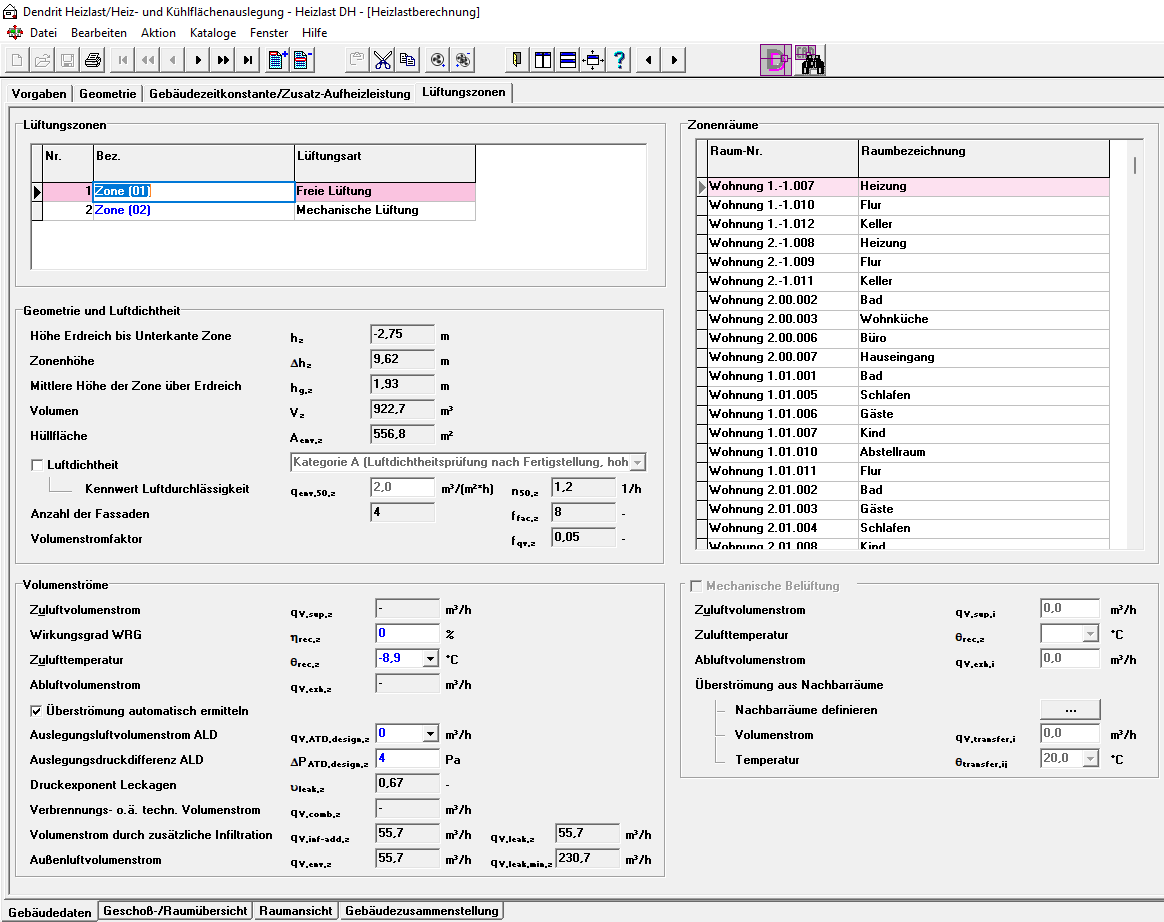

Rufen Sie den Befehl Lüftungszone neu bilden auf.
Es öffnet sich der Dialog zur Bestätigung zum Verwerfen bisheriger Lüftungszonen und Neuanlegen von Lüftungszonen.
Bestätigen Sie den Abfragedialog mit OK.
Die Lüftungszonen sind aktualisiert.

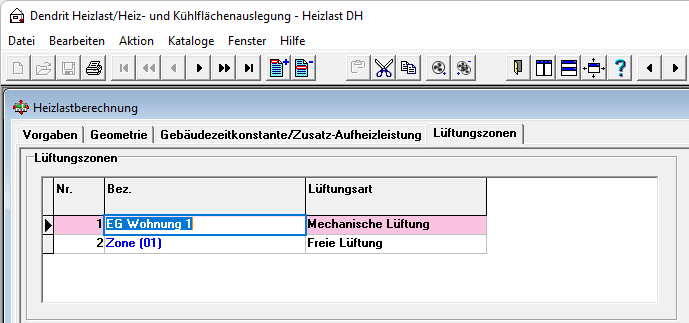

Benennen Sie durch Eingabe in die Zelle der Spalte Bez. die mechanische Lüftungszone Zone (02) in EG Wohnung 1 um.
Bestätigen Sie Ihre Eingabe mit Enter.

Anmerkung: Nach einer Umbenennung werden die Bezeichnungen der Lüftungszonen alphanummerisch neu sortiert.
Aktivieren Sie auf der Registerkarte Gebäudedaten > Lüftungszonen das Kontrollkästchen Luftdichtheit.
Es lassen sich im Dropdown-Menü die Kategorien ändern.
Wählen Sie die Luftdichtheitskategorie Kategorie A (Luftdichtheitsprüfung nach Fertigstellung, hohe Anforderung an Luftdichtheit).
Geben Sie in das Eingabefeld Wirkungsgrad WRG einen Wirkungsgrad von 80 % ein und bestätigen Sie Ihre Eingabe mit Enter.
Die Zulufttemperatur wird berechnet. .

Grafische Überprüfung der angelegten Lüftungszone

Klicken Sie in der Lüftungszonentabelle auf den Bezeichner.
Rufen Sie den Befehl Symbol oder Fläche in CAD anzeigen auf.

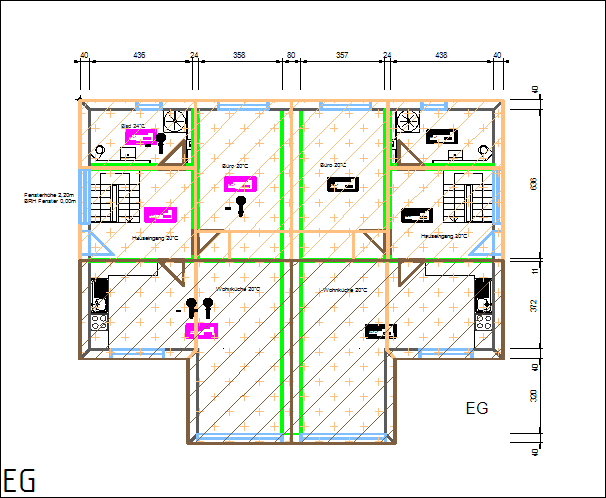

Die Raumstempel der markierten Lüftungszone sind in der Zeichnung farblich markiert.

Überprüfung der Berechnungsergebnisse

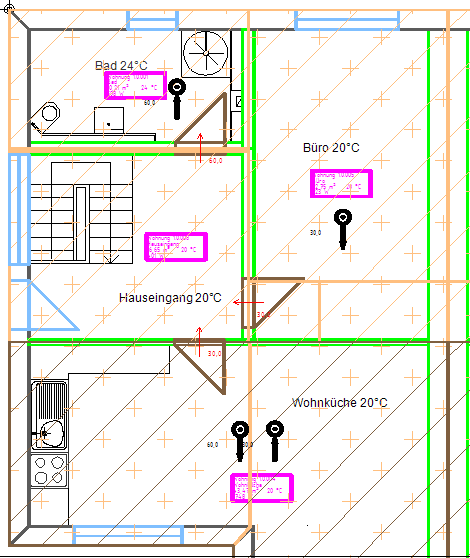

Rufen Sie in der Zeichnung den Befehl Überströmungen anzeigen auf.
Die Richtung der Überströmungen sowie der errechnete Volumenstrom in m³/h wird über rote Pfeile in den Innentüren aufgezeigt. Die Werte der Zu- und Abluftvolumenströme sind in schwarzer Schrift neben den jeweiligen Symbolen aufgeführt.

Das Tutorial ist abgeschlossen und die Aufgabenstellung wurde umgesetzt.
