Innenwand zur Gebäudetrennwand ändern
Ziel dieser Lerneinheit ist es die U-Wert Zuweisung einer Innenwand abzuändern.
| Schwierigkeitsgrad | Einsteiger |
| Aufgabenstellung |
|
| Bereitgestellte Dokumente | Projektdatei |
-
Öffnen Sie die bereitgestellte Projektdatei.
Tipp: Sollten Sie hierfür Hilfe benötigen, schauen Sie doch mal bei unserem Tutorial Projektarchiv öffnen vorbei.
-
Öffnen Sie die Zeichnung Heizlast DH.
Die Zeichnung und die tabellarische Dendrit Heizlast/Heiz- und Kühlflächenauslegung öffnen sich.
Änderung in der Grundrisszeichnung
-

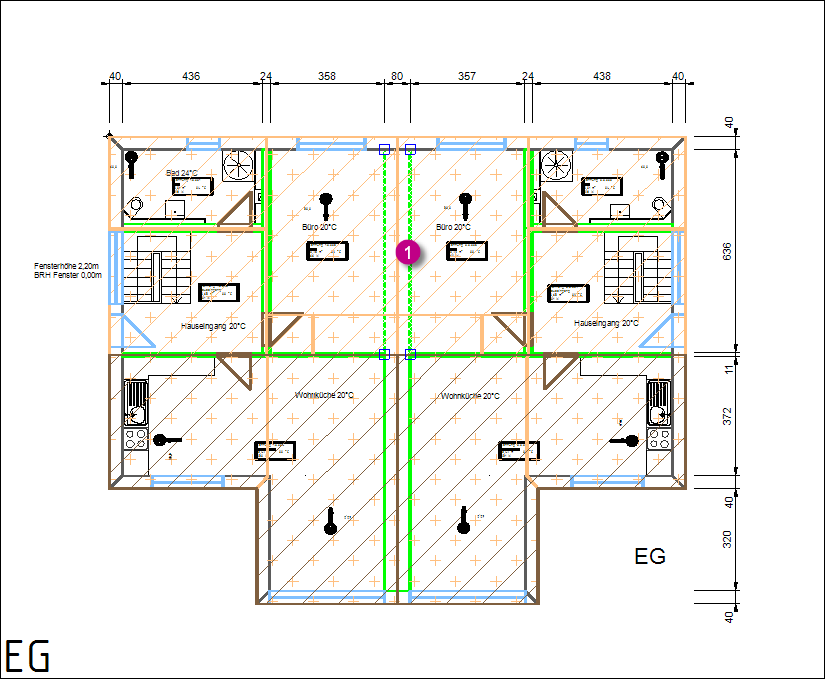

Doppelklicken Sie in der Zeichnung im EG auf die Innenwand zwischen beiden
Büros.

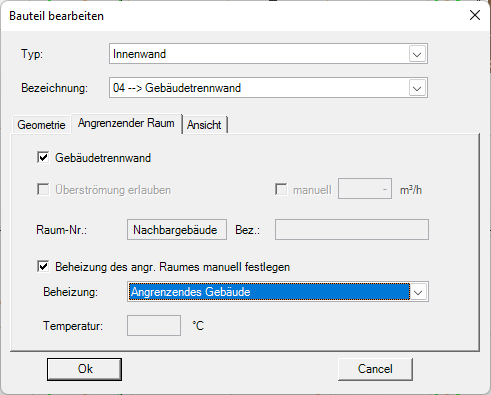

Es öffnet sich das Fenster Bauteil bearbeiten. - Wechseln Sie im Fenster Bauteil bearbeiten auf der Registerkarte Angrenzender Raum.
- Aktivieren Sie im Fenster Bauteil bearbeiten auf der Registerkarte Angrenzender Raum das Kontrollkästchen Gebäudetrennwand.
- Aktivieren Sie im Fenster Bauteil bearbeiten auf der Registerkarte Angrenzender Raum das Kontrollkästchen Beheizung des angr. Raumes manuell festlegen.
-
Wählen Sie im Fenster Bauteil bearbeiten auf der
Registerkarte Angrenzender Raum die Bezeichnung
Angrenzendes Gebäude aus.
-
Verlassen Sie das Fenster Bauteil bearbeiten mit
Ok.
Die Innenwand ist in der Grundrisszeichnung nun eine Gebäudetrennwand.
Änderung an die Dendrit Heizlast/Heiz- und Kühlflächenauslegung übergeben
-
Rufen Sie in der Zeichnung den Befehl Raumgeometrie erfassen in der Haustechniktoolbar auf.

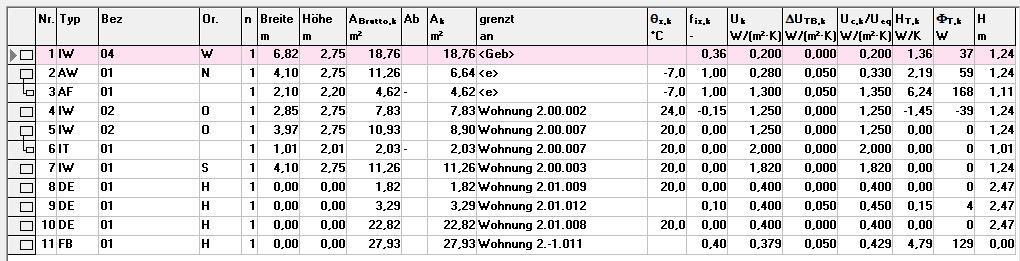

Die Gebäudetrennwand wurde in Dendrit Heizlast/Heiz- und Kühlflächenauslegung geändert.
