Innenliegenden Raum abgreifen
Ziel dieser Lerneinheit ist es einen innenliegenden Raum aus einer hinterlegten Grundrisszeichnung abzugreifen.
| Schwierigkeitsgrad | Einsteiger |
| Aufgabenstellung | Greifen Sie für die Erfassung des innenliegenden Raums Archiv/Lager eine virtuelle Wand (WD) zwischen dem innenliegenden zu dem umschließenden Raum ab. |
| Bereitgestellte Dokumente | Projektdatei |
-
Öffnen Sie die bereitgestellte Projektdatei.
Tipp: Sollten Sie hierfür Hilfe benötigen, schauen Sie doch mal bei unserem Tutorial Projektarchiv öffnen vorbei.
-
Öffnen Sie die Zeichnung XRef-EG.dwg.
Die Zeichnung und die tabellarische Dendrit Heizlast/Heiz- und Kühlflächenauslegung öffnen sich.
-
Rufen Sie in der Zeichnung den Befehl WD abgreifen
in der Haustechniktoolbar auf.
Es öffnet sich in der Haustechniktoolbar das Fenster Wand abgreifen - Optionen.
Abgreifen der virtuellen Wand
-

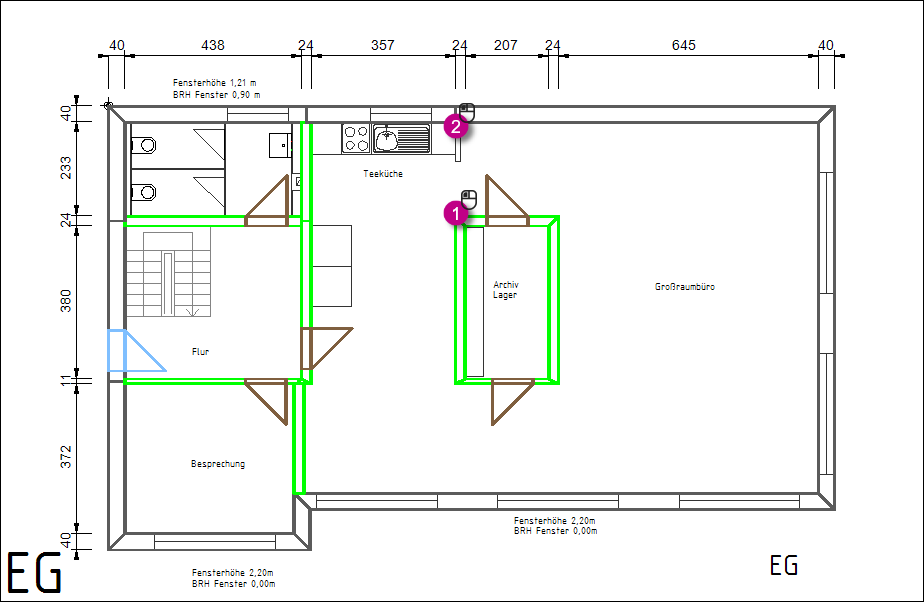

Greifen Sie die virtuelle Wand durch Zeigen zweier Punkte mittels
in der hier aufgezeigten
Reihenfolge ab.
-
Beenden Sie den Abgreifvorgang mit einem
nachdem Sie mit dem 2.
an der Außenwand
angelangt sind.

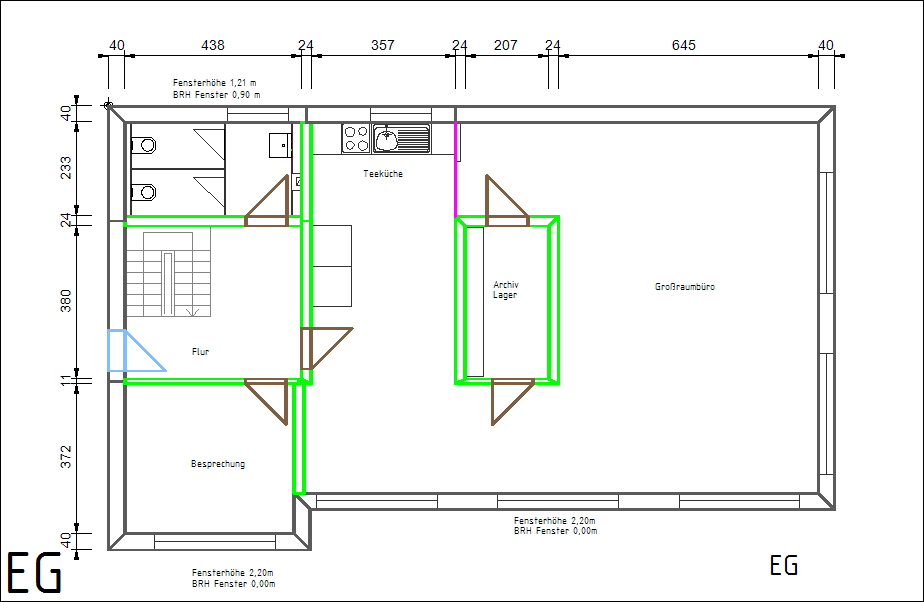

Der abgegriffene Wanddurchbruch bzw. die virtuelle Wand ist angelegt.
Der innenliegende Raum wird bei der nächsten Erfassung erkannt.
