Innentüren abgreifen

Ziel dieser Lerneinheit ist es Innentüren aus einer hinterlegten Grundrisszeichnung abzugreifen.

Tabelle 1. Tutorial: Innentüren aus einer Zeichnungsreferenz abgreifen
Schwierigkeitsgrad Einsteiger
Aufgabenstellung
  • Greifen Sie Innentüren aus einem hinterlegten XRef ab.
  • Die Tür soll sich nach innen in den Raum öffnen.
  • Für die Innentür soll keine Überströmung erlaubt werden, da keine mechanische Lüftung für die angrenzenden Räume vorliegt und die Berechnung über eine freie Lüftung erfolgen soll.
Bereitgestellte Dokumente Projektdatei
  1. Öffnen Sie die bereitgestellte Projektdatei.
    Tipp: Sollten Sie hierfür Hilfe benötigen, schauen Sie doch mal bei unserem Tutorial Projektarchiv öffnen vorbei.
  2. Öffnen Sie die Zeichnung XRef-EG.dwg.
    Die Zeichnung und die tabellarische Dendrit Heizlast/Heiz- und Kühlflächenauslegung öffnen sich.
  3. Rufen Sie in der Zeichnung den Befehl IT abgreifen in der Haustechniktoolbar auf.
    Es öffnet sich in der Haustechniktoolbar das Fenster Tür abgreifen - Optionen.
  4. Wählen Sie im Fenster Tür abgreifen - Optionen aus dem Dropdown-Menü U-Wert 01 -- Innentür (variabel) aus.
Abgreifen der Innentüren

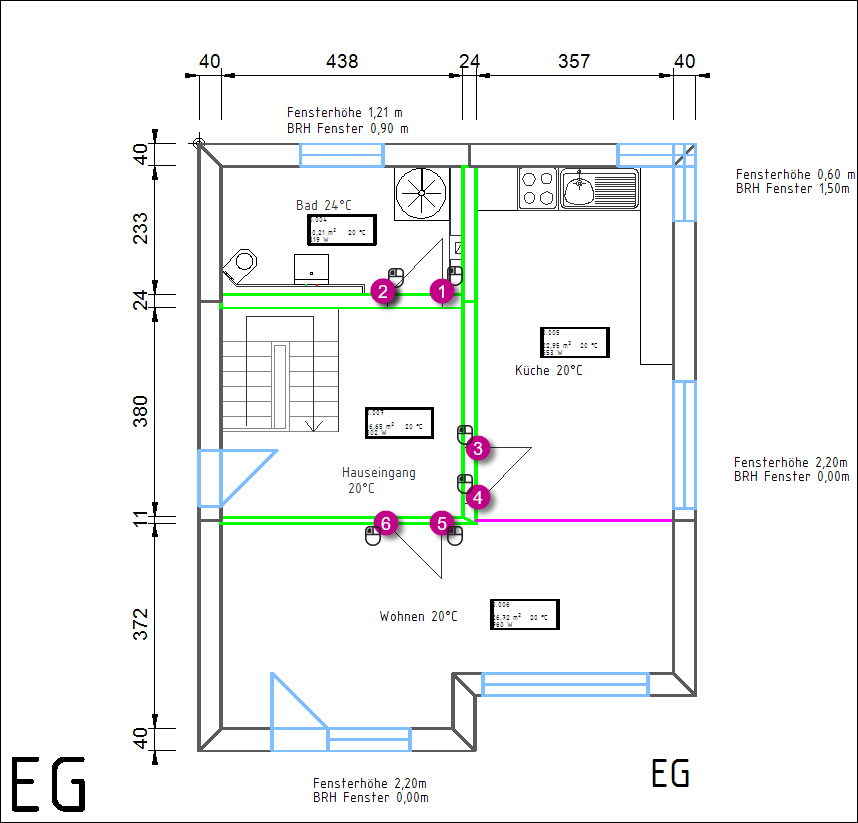

  1. Greifen Sie die einzelnen Innentüren durch einen entlang der jeweiligen Türen in der hier aufgezeigten Reihenfolge ab. Innentür 1: Punkt 1-2; Innentür 2: Punkt 3-4; Innentür 3: Punkt 5-6
    Anmerkung: Der erste legt die Öffnungsrichtung und die Anschlagsseite der Innentür fest.
    Der Dialog Bauteil bearbeiten öffnet sich nach jeder abgegriffenen Innentür.
  2. Überprüfen Sie die im Dialog Bauteil bearbeiten angezeigten Eigenschaften der einzelnen Innentüren und bestätigen Sie diese mit der Schaltfläche Ok.
    Der Fragedialog zum Zulassen der Überströmungen wird angezeigt.Die hier getroffene Auswahl gilt für alle weiteren Innentüren.
  3. Verlassen Sie den Fragedialog mit Nein, da die angrenzenden Räume nicht mechanisch belüftet werden.

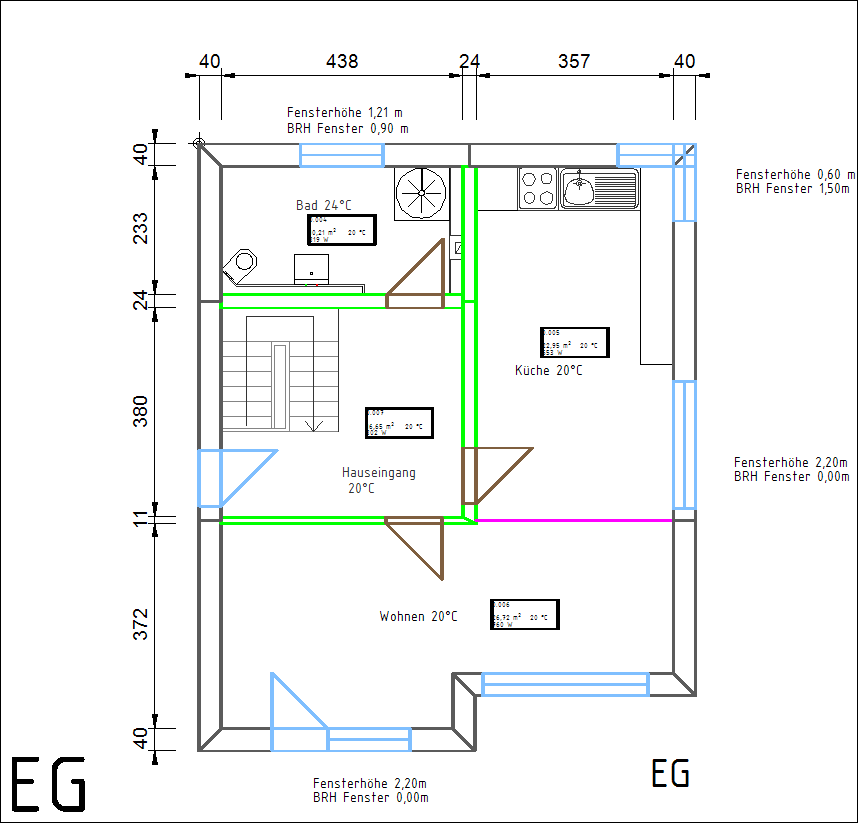

    Es werden die Innentüren erstellt. Die abgegriffenen Innentüren sind angelegt.
  4. Beenden Sie den Befehl IT abgreifen mit einem .
Das Tutorial ist abgeschlossen und die Aufgabenstellung wurde umgesetzt.
