Boden und Decke erstellen

Ziel dieser Lerneinheit ist es einen Boden und eine Decke aus einer hinterlegten Grundrisszeichnung zu erstellen.

Tabelle 1. Tutorial: Boden und Decke aus einer Zeichnungsreferenz erstellen
Schwierigkeitsgrad Einsteiger
Aufgabenstellung Erstellen Sie aus einem hinterlegten XRef ein Deckenbauteil und ein Bodenbauteil.
Bereitgestellte Dokumente Projektdatei
  1. Öffnen Sie die bereitgestellte Projektdatei.
    Tipp: Sollten Sie hierfür Hilfe benötigen, schauen Sie doch mal bei unserem Tutorial Projektarchiv öffnen vorbei.
  2. Öffnen Sie die Zeichnung XRef-EG.dwg.
    Die Zeichnung und die tabellarische Dendrit Heizlast/Heiz- und Kühlflächenauslegung öffnen sich.
  3. Rufen Sie in der Zeichnung den Befehl Decken/Dächer und Böden erstellen in der Haustechniktoolbar auf.
  4. Wählen Sie mit einem den Etagenrahmen EG aus.
  5. Beenden Sie Ihre Auswahl mit einem
  6. Wählen Sie im Dialog Automatisch erstellte horizontale Bauteile die U-Werte aus.
  7. Bestätigen Sie Ihre Eingabe mit Ok.

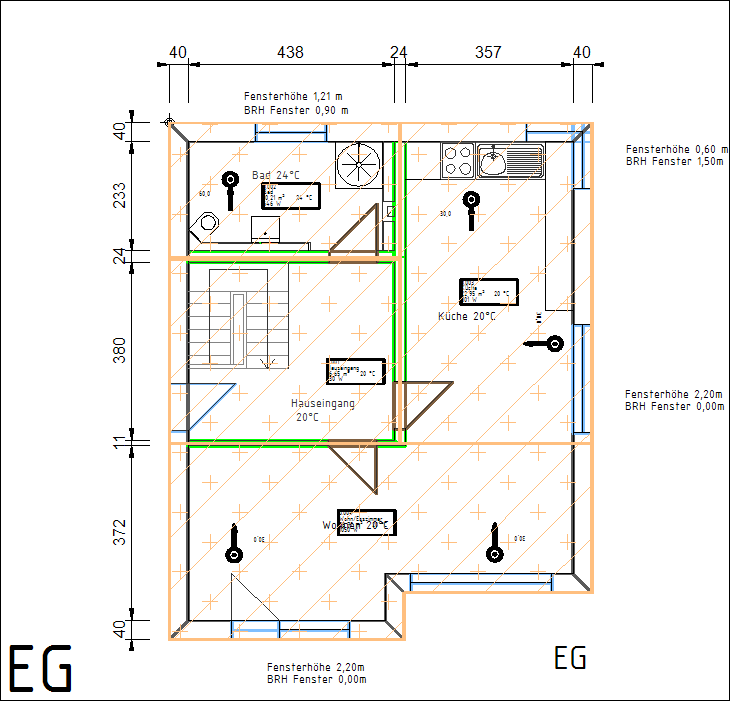

    Das Decken- und Bodenbauteil ist angelegt.
Das Tutorial ist abgeschlossen und die Aufgabenstellung wurde umgesetzt.
