Raumgeometrie erfassen
Ziel dieser Lerneinheit ist es Raumgeometrien zu erfassen.
| Schwierigkeitsgrad | Einsteiger |
| Aufgabenstellung | Erfassen Sie eine bereits erstellte Raumgeometrie. |
| Bereitgestellte Dokumente | Projektdatei |
-
Öffnen Sie die bereitgestellte Projektdatei.
Tipp: Sollten Sie hierfür Hilfe benötigen, schauen Sie doch mal bei unserem Tutorial Projektarchiv öffnen vorbei.
-
Öffnen Sie die Zeichnung XRef-EG.dwg.
Die Zeichnung und die tabellarische Dendrit Heizlast/Heiz- und Kühlflächenauslegung öffnen sich.
-
Rufen Sie in der Zeichnung den Befehl Raumgeometrie erfassen in der Haustechniktoolbar auf.

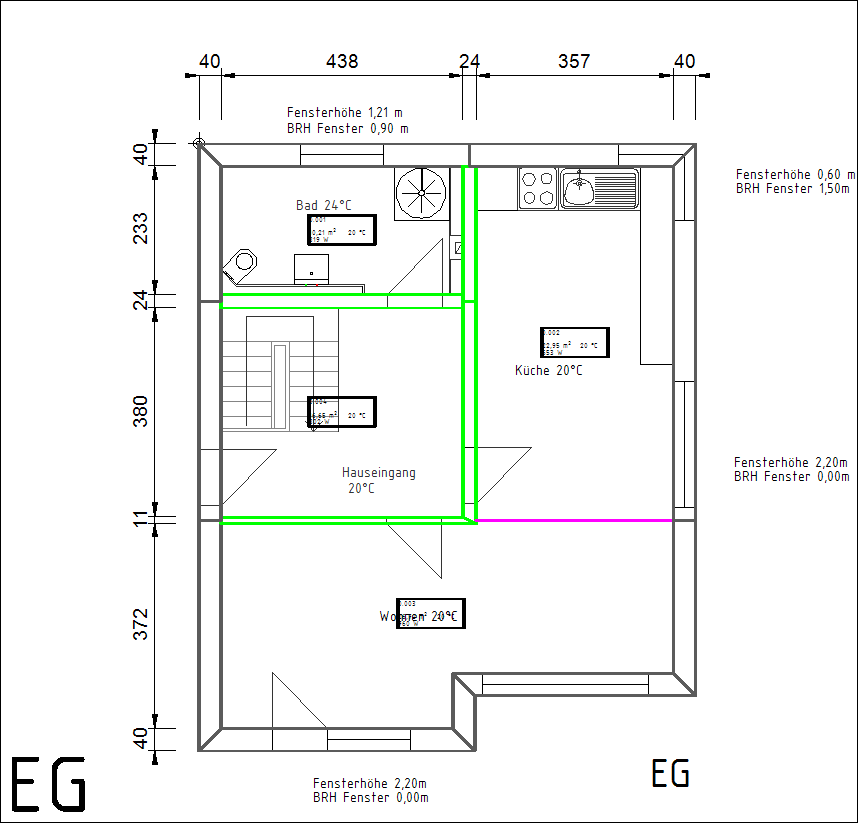

Es werden der Zeichnung Raumstempel hinzugefügt und die tabellarische Dendrit Heizlast/Heiz- und Kühlflächenauslegung wird um die mit den angelegten Räumen ergänzt.
