Gaube abgreifen

Ziel dieser Lerneinheit ist es eine Gaube aus einer hinterlegten Grundrisszeichnung abzugreifen.

Tabelle 1. Tutorial: Gaube aus einer Zeichnungsreferenz abgreifen
Schwierigkeitsgrad Einsteiger
Aufgabenstellung
  • Erstellen Sie eine Gaube.
  • Greifen Sie die Gaube aus einem hinterlegtem XRef mit vier Punkten ab.
  • Die Gaubenwände sind zur Begrenzung abzugreifen.
  • Die Gaubenhöhe ist mittels Mausklick aus der Zeichnung zu übernehmen.
  • Die Gaubenneigung ist manuell zu definieren.
Bereitgestellte Dokumente Projektdatei
  1. Öffnen Sie die bereitgestellte Projektdatei.
    Tipp: Sollten Sie hierfür Hilfe benötigen, schauen Sie doch mal bei unserem Tutorial Projektarchiv öffnen vorbei.
  2. Öffnen Sie die Zeichnung XRef-EG.dwg.
    Die Zeichnung und die tabellarische Dendrit Heizlast/Heiz- und Kühlflächenauslegung öffnen sich.
  3. Rufen Sie in der Zeichnung den Befehl GA abgreifen in der Haustechniktoolbar auf.
    Es öffnet sich in der Haustechniktoolbar das Fenster Dach-/Gaubengeometrie abgreifen - Optionen.
  4. Wählen Sie im Fenster Dach-/Gaubengeometrie abgreifen - Optionen aus dem Dropdown-Menü U-Wert 01-- Dach aus.
Abgreifen der Gaube

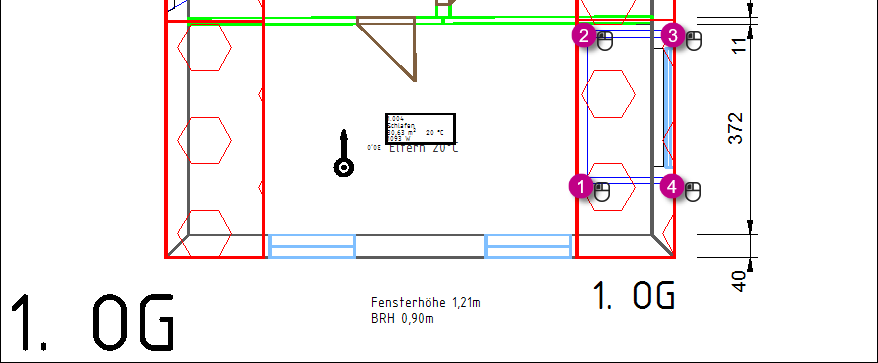

  1. Greifen Sie die einzelnen Gaubenpunkte im 1. OG durch einen am höchsten Punkt der Gaube parallel zum First in der hier aufgezeigten Reihenfolge ab.
  2. Beenden Sie den Abgreifvorgang mit einem .
  3. Bestimmen Sie mit einem die Gaubenneigung. Da sich die Gaube vom höchstem Punkt zur gegenüberliegenden Seite neigt, wählen Sie die Außenkante.
    Der Dialog Dach-/Gaubengeometrie bearbeiten öffnet sich.
  4. Definieren Sie im Dialog Dach-/Gaubengeometrie bearbeiten auf der Registerkarte Anhand horizontaler Kippachse die Dachgeometrien.
    1. Übernehmen Sie die Achshöhe um die das Dach gekippt ist durch einen auf die Schaltfläche rechts neben dem Eingabefeld Höhe der Achse aus der Zeichnung übernehmen.
    2. Geben Sie im Eingabefeld Neigung den Neigungswinkel -2,00 ein.
      Beachten Sie hier das negative Vorzeichen für die Gaubenneigung.
    3. Übernehmen Sie die Höhe des Punkts zur Bestimmung der Neigung durch einen auf die Schaltfläche rechts neben dem Eingabefeld Höhe des Punktes zur Bestimmung der Neigung.
    4. Bestätigen Sie Ihre Eingabe mit Ok.
    Die abgegriffene Gaube ist angelegt.
Abgreifen der Gaubenwand
  1. Greifen Sie die Außenseite der Gaube als Gaubenwand im 1. OG durch einen in der hier aufgezeigten Reihenfolge ab.
  2. Beenden Sie den Befehl mit ESC.
    Die Gaubenwand ist erstellt
  3. Rufen Sie in der Zeichnung den Befehl Decken/Dächer erstellen in der Haustechniktoolbar auf.
  4. Klicken Sie mit einem auf den Etagenrahmen.
  5. Bestätigen Sie Ihre Eingabe mit Enter.

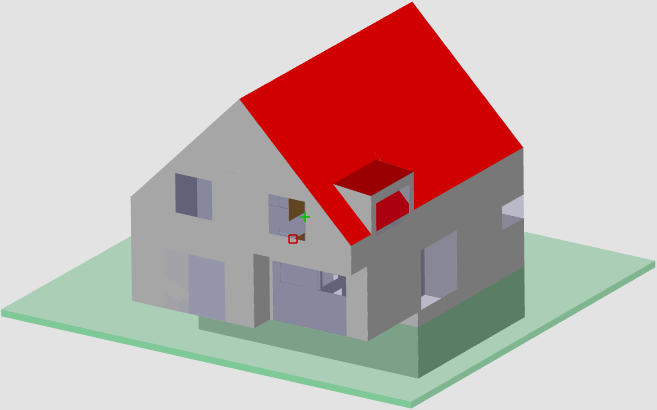

  6. Rufen Sie in der Zeichnung den Befehl 3D-Modell anzeigen in der Haustechniktoolbar auf.
    Das 3D-Modell wird angezeigt.
Das Tutorial ist abgeschlossen und die Aufgabenstellung wurde umgesetzt.
