Innenwände abgreifen
Ziel dieser Lerneinheit ist es Innenwände aus einer hinterlegten Grundrisszeichnung abzugreifen.
| Schwierigkeitsgrad | Einsteiger |
| Aufgabenstellung | Greifen Sie 11,5 cm und 24 cm dicke Innenwände aus einem hinterlegten XRef ab. |
| Bereitgestellte Dokumente | Projektdatei |
-
Öffnen Sie die bereitgestellte Projektdatei.
Tipp: Sollten Sie hierfür Hilfe benötigen, schauen Sie doch mal bei unserem Tutorial Projektarchiv öffnen vorbei.
-
Öffnen Sie die Zeichnung XRef-EG.dwg.
Die Zeichnung und die tabellarische Dendrit Heizlast/Heiz- und Kühlflächenauslegung öffnen sich.
-
Rufen Sie in der Zeichnung den Befehl IW abgreifen
in der Haustechniktoolbar auf.
Es öffnet sich in der Haustechniktoolbar das Fenster Wand abgreifen - Optionen. - Aktivieren Sie im Fenster Wand abgreifen - Optionen das Optionsfeld Außen, im Uhrzeigersinn.
- Wählen Sie im Fenster Wand abgreifen - Optionen aus dem Dropdown-Menü U-Wert 02 -- IW 24 aus.
Abgreifen der Innenwände
-

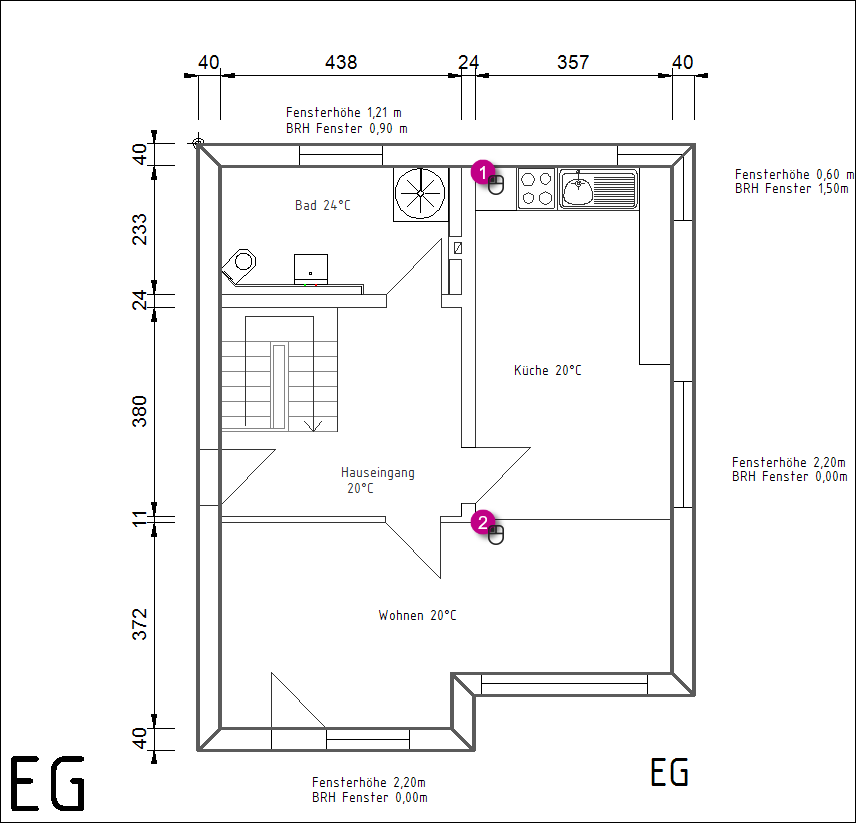

Greifen Sie die Innenwand durch einen
entlang der gezeigten
Innenwand in der hier aufgezeigten Reihenfolge ab.
- Wählen Sie im Fenster Wand abgreifen - Optionen aus dem Dropdown-Menü U-Wert 01 -- IW 11,5 aus.
-

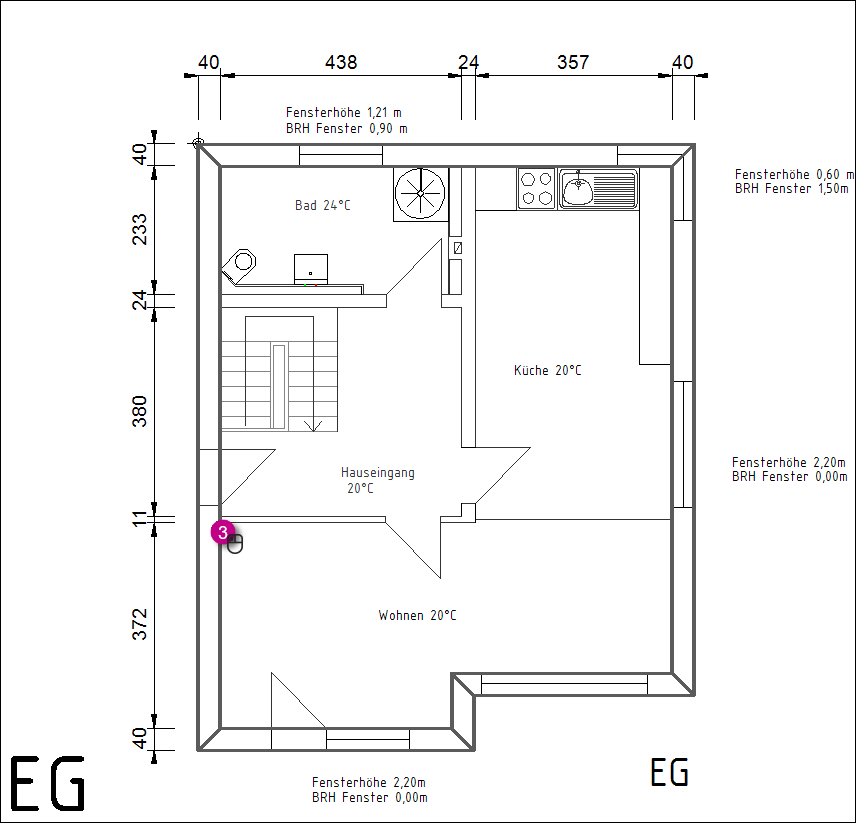

Greifen Sie die 11,5 cm dicke Innenwand durch einen auf Punkt 3 ab.
Die beiden Innenwände sind angelegt.
- Beenden Sie den Abgreifvorgang mit einem
. -
Rufen Sie in der Zeichnung den Befehl IW abgreifen in der Haustechniktoolbar erneut auf.
Es öffnet sich in der Haustechniktoolbar das Fenster Wand abgreifen - Optionen.
- Aktivieren Sie im Fenster Wand abgreifen - Optionen das Optionsfeld Außen, im Uhrzeigersinn.
- Wählen Sie im Fenster Wand abgreifen - Optionen aus dem Dropdown-Menü U-Wert 02 -- IW 24 aus.
-

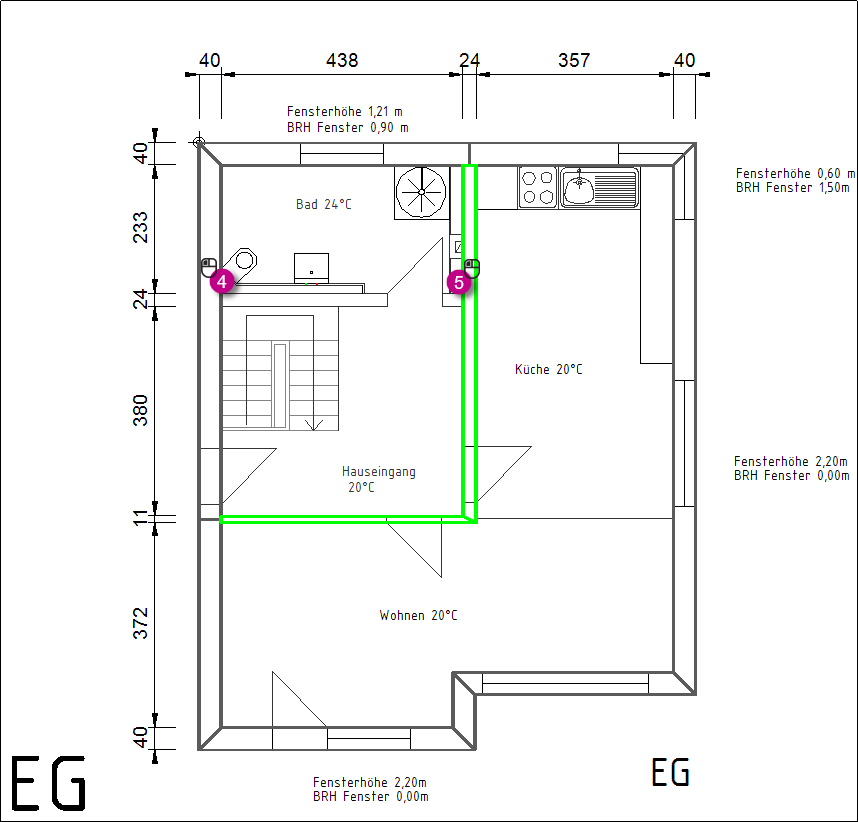

Greifen Sie die Innenwand durch einen entlang der gezeigten
Innenwand in der gezeigten Reihenfolge ab.
-
Beenden Sie den Abgreifvorgang mit einem
nachdem Sie mit dem 5.
an der bereits abgegriffenen Innenwand angelangt sind.

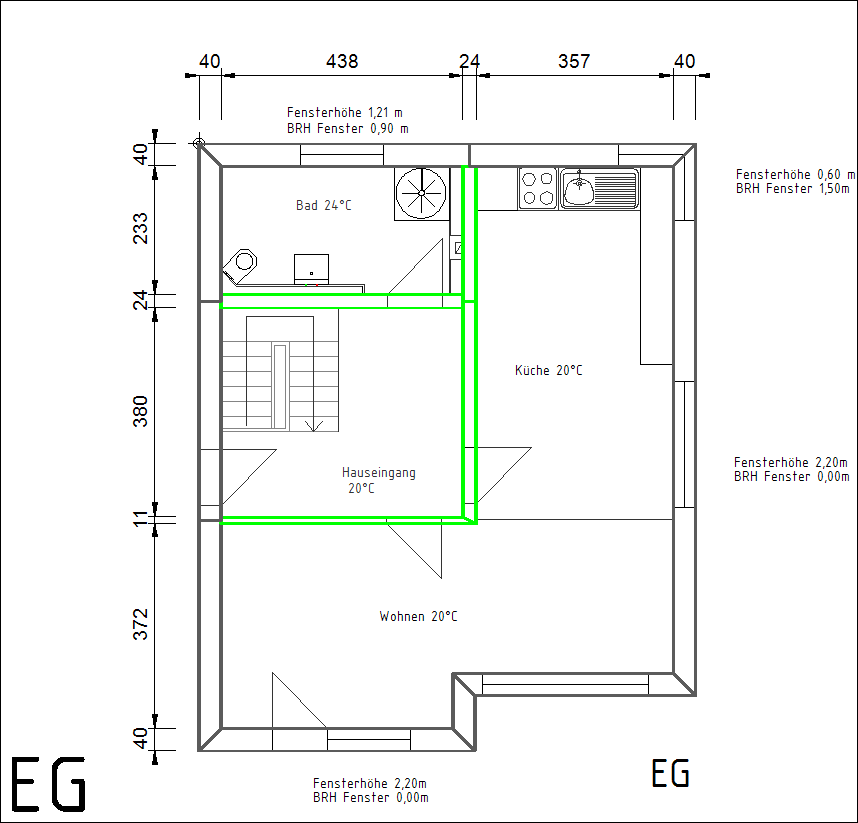

Die abgegriffene Innenwand ist angelegt.
-
Beenden Sie den Befehl IW abgreifen mit einem .
