Wärmebrückenzuschlag nach Vorgabe einstellen
Ziel dieser Lerneinheit ist es einen Wärmebrückenzuschlag nach Vorgabe einzustellen.
| Schwierigkeitsgrad | Einsteiger |
| Aufgabenstellung | Stellen Sie den Wärmebrückenzuschlag nach „Vorgabe Einhaltung der Planungsdetails nach E DIN 4108 Beiblatt 2:2017-11 oder gleichwertige Ausführung Kategorie A“ ein. |
| Bereitgestellte Dokumente | Projektdatei |
-
Öffnen Sie die bereitgestellte Projektdatei.
Tipp: Sollten Sie hierfür Hilfe benötigen, schauen Sie doch mal bei unserem Tutorial Projektarchiv öffnen vorbei.
-
Öffnen Sie die Zeichnung HL EFH.dwg.
Die Zeichnung und die tabellarische Dendrit Heizlast/Heiz- und Kühlflächenauslegung öffnen sich.
-

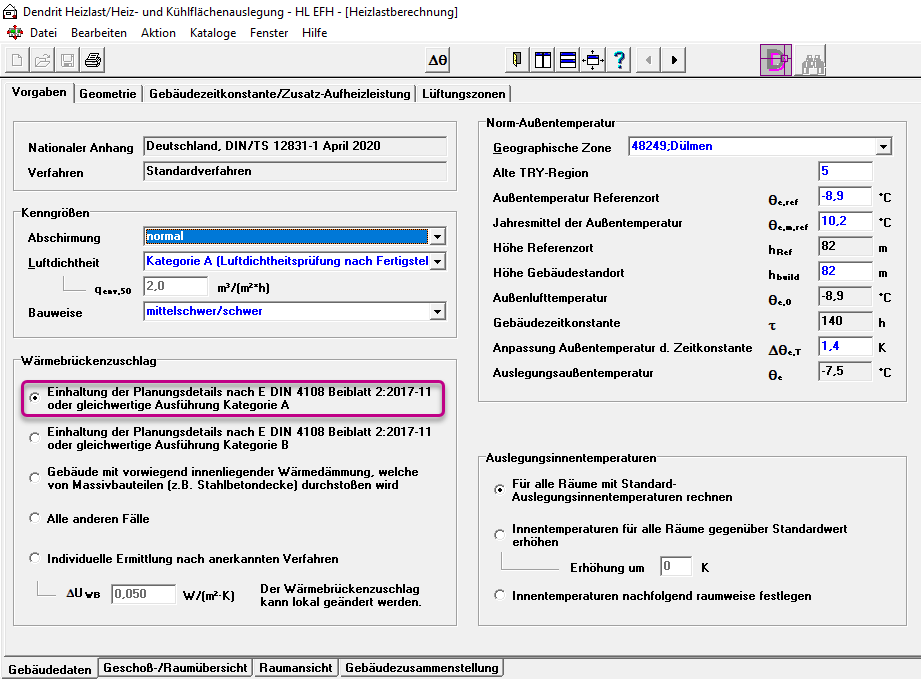

Wechseln Sie zum Bereich Gebäudedaten auf die
Registerkarte Vorgaben.
-
Aktivieren Sie im Bereich Wärmebrückenzuschlag das Optionsfeld
Einhaltung der Planungsdetails nach E DIN 4108 Beiblatt 2:2017-11
oder gleichwertige Ausführung Kategorie A.

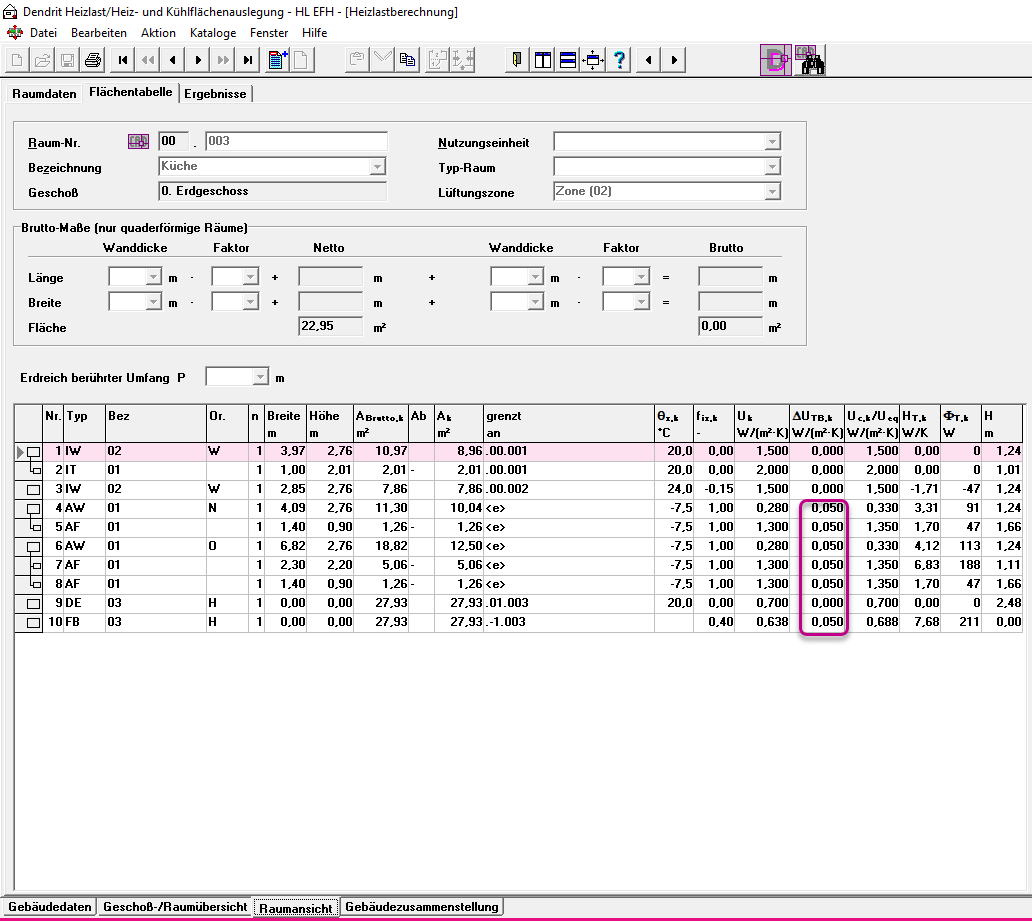

Die Wärmebrückenzuschläge werden im Bereich Raumansicht in der Registerkarte Flächentabelle fest vorgegeben und können dort auch nicht angepasst werden.
Anmerkung: Sie können in der Flächentabelle die Wärmebrückenzuschläge nicht mehr anpassen.
