Raumsymbole automatisch setzen

Ziel dieser Lerneinheit ist es Raumsymbole automatisch in einer Grundrisszeichnung zu platzieren.

Tabelle 1. Tutorial: Raumsymbol automatisch platzieren
Schwierigkeitsgrad Einsteiger
Aufgabenstellung
  • Platzieren Sie alle Raumsymbole in einer Grundrisszeichnung automatisch.
Bereitgestellte Dokumente Projektdatei
  1. Öffnen Sie die bereitgestellte Projektdatei.
    Tipp: Sollten Sie hierfür Hilfe benötigen, schauen Sie doch mal bei unserem Tutorial Projektarchiv öffnen vorbei.
  2. Öffnen Sie die Zeichnung HL EFH.dwg.
    Die Zeichnung und die tabellarische Dendrit Heizlast/Heiz- und Kühlflächenauslegung öffnen sich.
  3. Rufen Sie in der Zeichnung den Befehl Raumgeometrie erfassen in der Haustechniktoolbar auf.

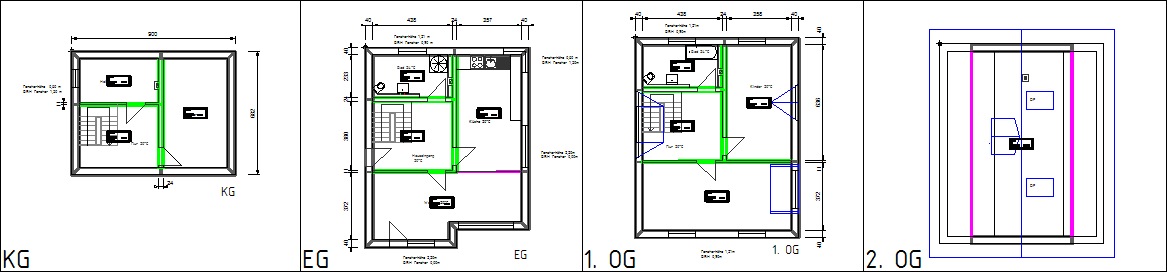

    In jedem Raum wird ein Raumsymbol platziert.
Das Tutorial ist abgeschlossen und die Aufgabenstellung wurde umgesetzt.
